Revisão da impressora Anycubic Kobra 3D: impressão rápida a 180 mm/s

Rápido como um Kobra:

Um leito de impressão em aço mola, nivelamento automático do leito de impressão e uma poderosa extrusora de acionamento direto combinam com uma poderosa impressora 3D. Ao mesmo tempo, a Anycubic Kobra oferece aos iniciantes uma maneira fácil de começar. Uma velocidade de impressão de até 180 mm/s é alegada como possível com a impressora 3D.

A Anycubic Kobra é uma das cinco novas impressoras 3D que Anycubic introduziu no final de março de 2022. A nova impressora FDM é enviada com uma longa lista de características interessantes. Começando com o nivelamento automático do leito da malha, o leito da impressão magnética e a extrusora de acionamento direto, a Kobra vem em força.

À primeira vista, o acabamento dos elementos individuais aparece de primeira classe. Infelizmente, um olhar mais atento revelou que algumas partes da impressora 3D poderiam ser melhoradas um pouco aqui e ali. No entanto, estes problemas não afetam a função do Kobra Anycubic.

Especificações

Como sucessor do Viper Anycubic, o Kobra oferece um design ligeiramente diferente, mas quase a mesma gama de funções. Ao invés do nivelamento do leito Mesch via célula de carga, que também é instalada no Kobra Maxum sensor indutivo é usado aqui. A extrusora também é posicionada diretamente acima do hotend no Anycubic Kobra.

Kobra Anycubic Kobra
Tecnologia Subjacente FDM, FFF
limite de tamanho de impressão 3D 220 × 220 × 250 mm
Dimensões excluindo o cabo de alimentação 48,6 × 43 × 50 cm
Cinemática Prusa/Mendel XYZ-kinemática
Extrusora Direct-Drive-Extruder Titan-Style; V6-Hotend
Plataforma de impressão chapa de aço mola magnética revestida com PEI
aquecida 24 V
BoardMicrocontroller


Trigorilla Pro A V1.0.4 Board
HDSC hc32f460
Firmware na unidade de teste Anycubic Kobra Firmware (Derivado de Marlin) GCode-compatível
Driver de motor passo a passo 1/256 passo de interpolação de motor passo (soldado)
Portos microSD, USB Tipo B
opções de controle Tela sensível ao toque, interface serial via USB
fonte de alimentação fonte de alimentação interna de 110 V-240 V a 24 V
Site do fabricante Anycubic


Estrutura e configuração - O Kobra Anycubic Kobra está pronto para funcionar em pouco tempo

O Anycubic Kobra é rapidamente montado. Para isso, o arco é parafusado na base, e então a tela e o suporte do rolo de filamento podem ser montados. Depois de estabelecer algumas conexões de cabos, esta impressora 3D está pronta para uso

Todas as ferramentas para a montagem estão incluídas no pacote. Além disso, alguns itens úteis como um raspador, bocal de reposição e outras ferramentas para manutenção estão incluídos.

O cartão microSD incluído contém arquivos de teste, bem como alguns perfis para Cura, que são rapidamente integrados e permitem as primeiras tentativas. Durante o processo de revisão notamos que algumas configurações ainda precisam ser adaptadas a esta impressora 3D.

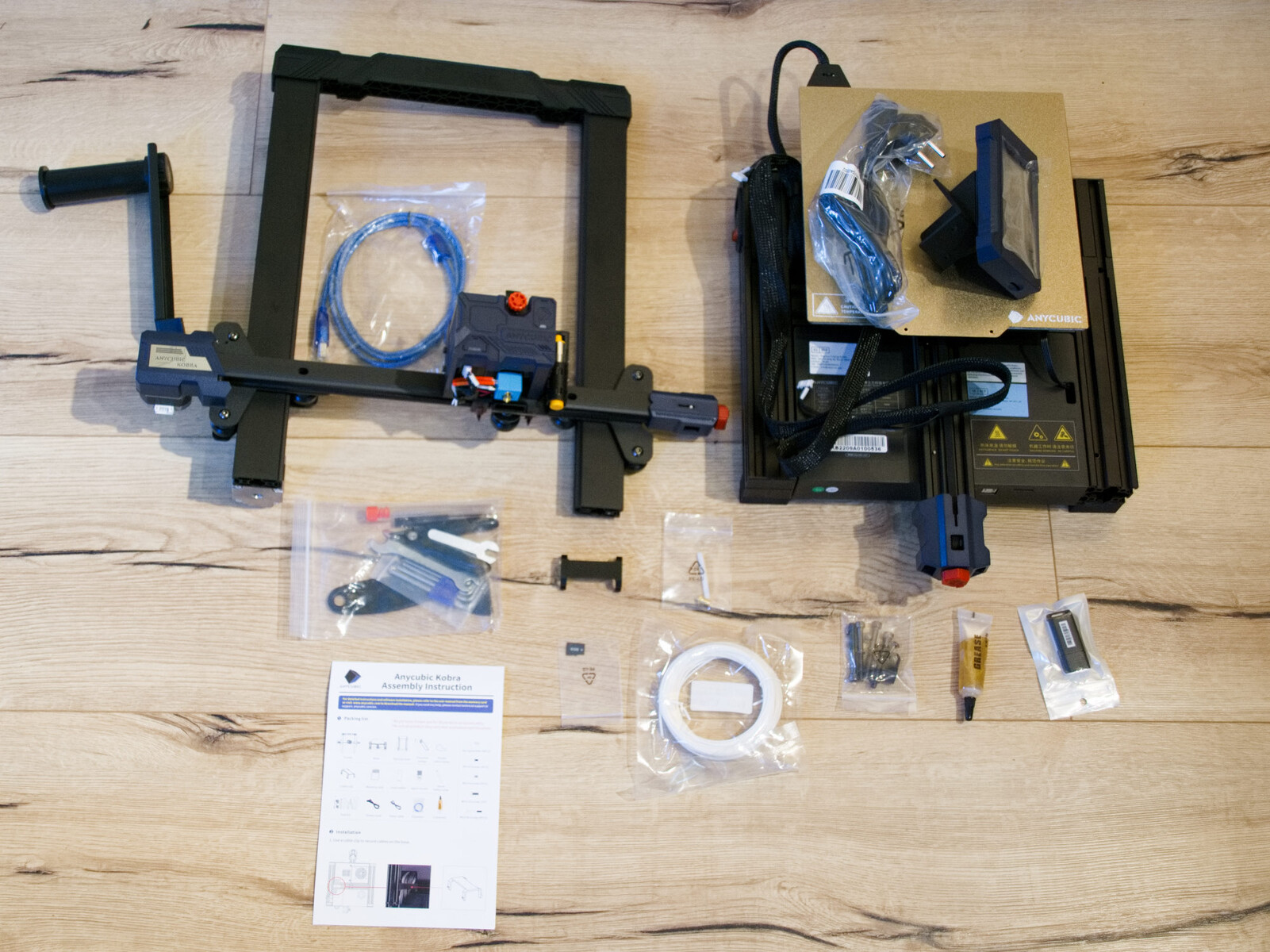

Conteúdo da embalagem Anycubic Kobra
Conteúdo da embalagem Anycubic Kobra

Gerenciamento de cabos

À primeira vista, os cabos parecem arrumados embaixo das tampas da unidade base. A placa de controle está alojada em um invólucro de plástico. Quase todos os cabos são combinados em um tear de cabo grosso. Um clipe de cabo está incluído para proteger este chicote de cabo, que é conectado às extrusões de alumínio com ranhura em V. É aqui que encontramos o primeiro problema

O clipe do cabo é difícil de prender e aperta extremamente os cabos. Uma olhada nos cabos presos aos terminais de parafuso também mostra algo que não gostamos de ver. Em vez de uma ponteira de fios elétricos, fios estanhados são instalados nos terminais de parafuso aqui. A longo prazo, a solda macia pode começar a fluir, o que significa que não há mais uma boa conexão elétrica. Portanto, as conexões dos terminais de parafuso devem ser inspecionadas em intervalos regulares. clipe de cabo dobrado

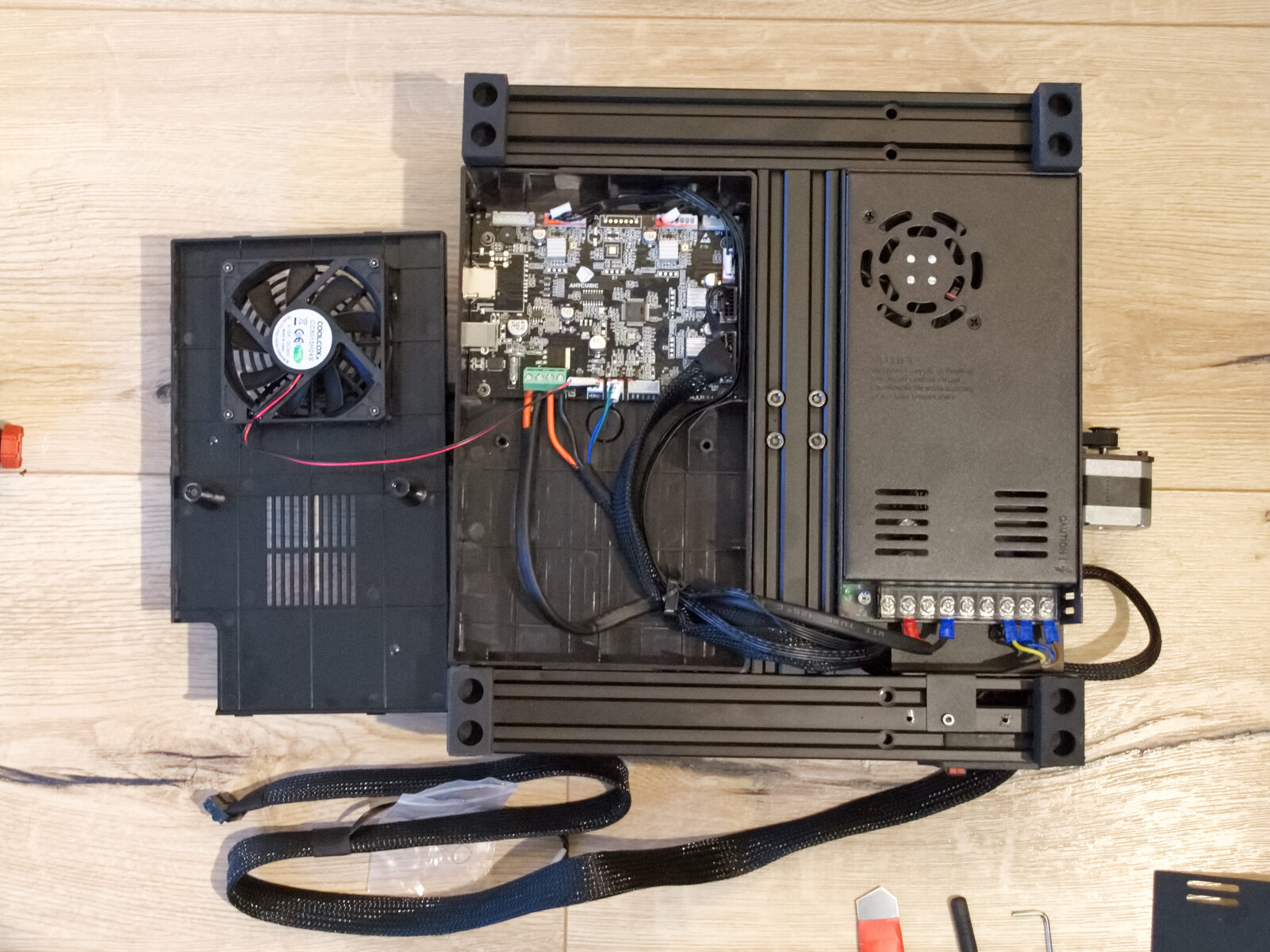

Base Kobra Anycubic Kobra
Base Kobra Anycubic Kobra

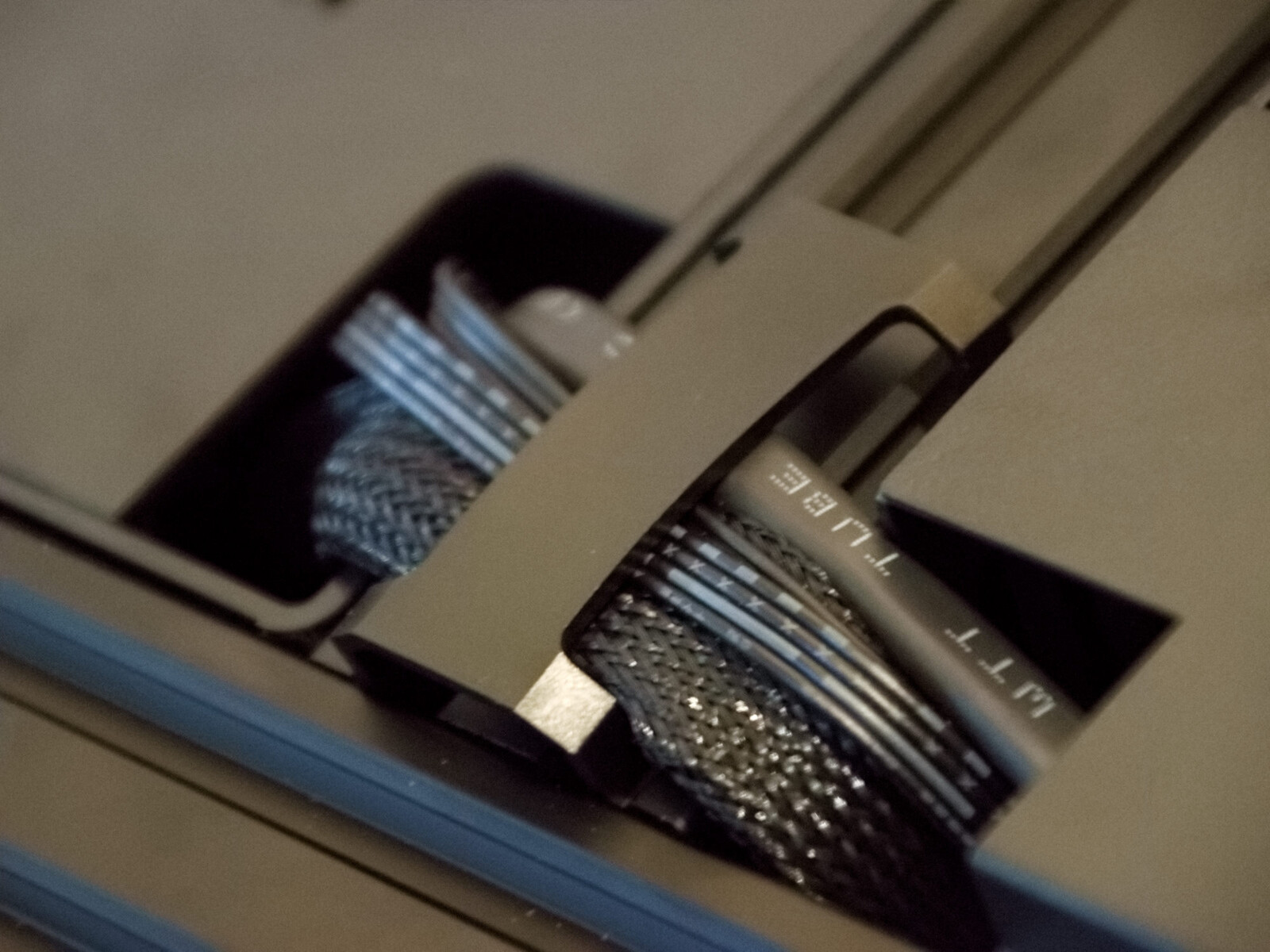

clipe de cabo dobrado
clipe de cabo dobrado

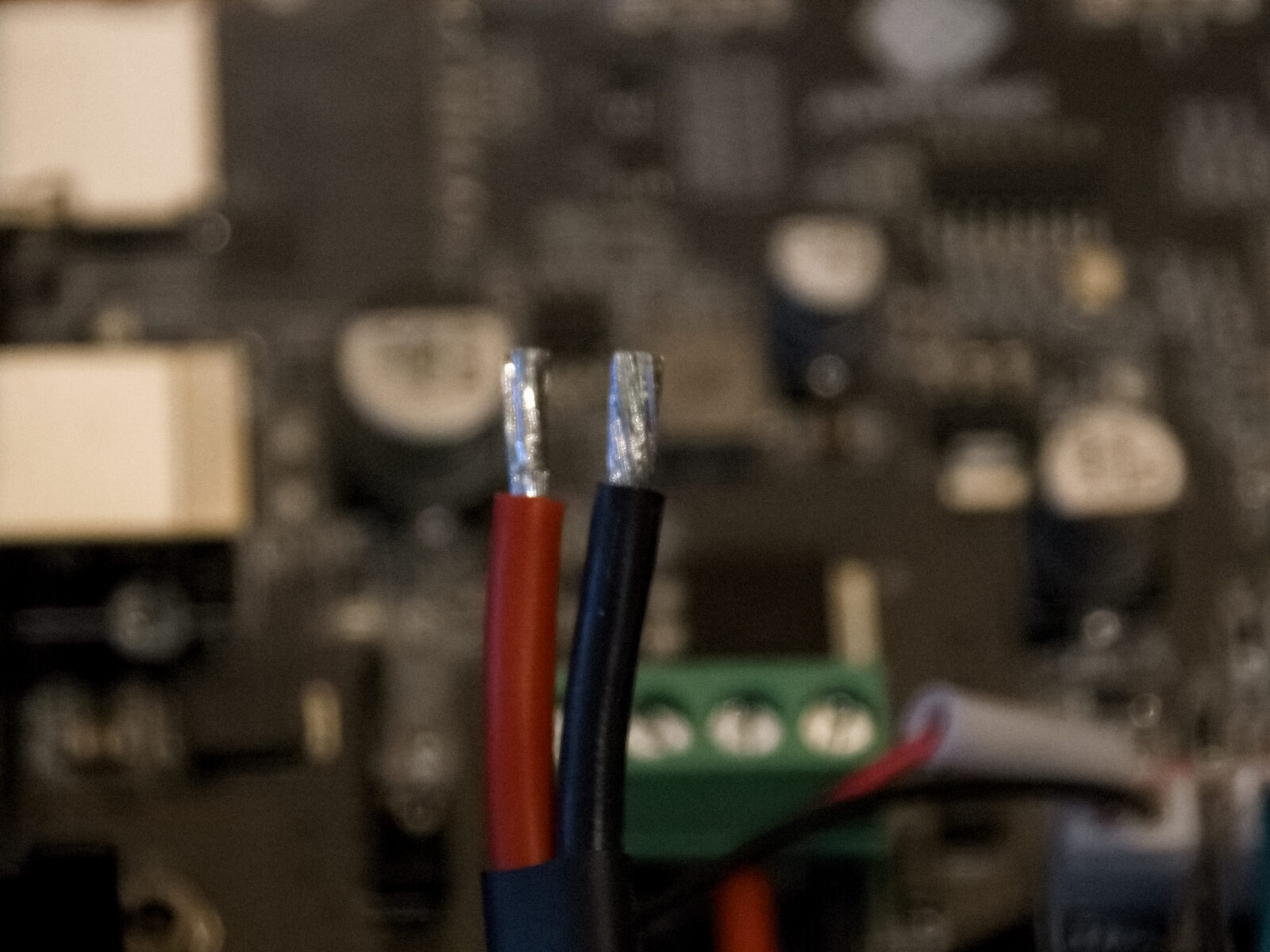

cabo estanhado
cabo estanhado

Conselho de Controle

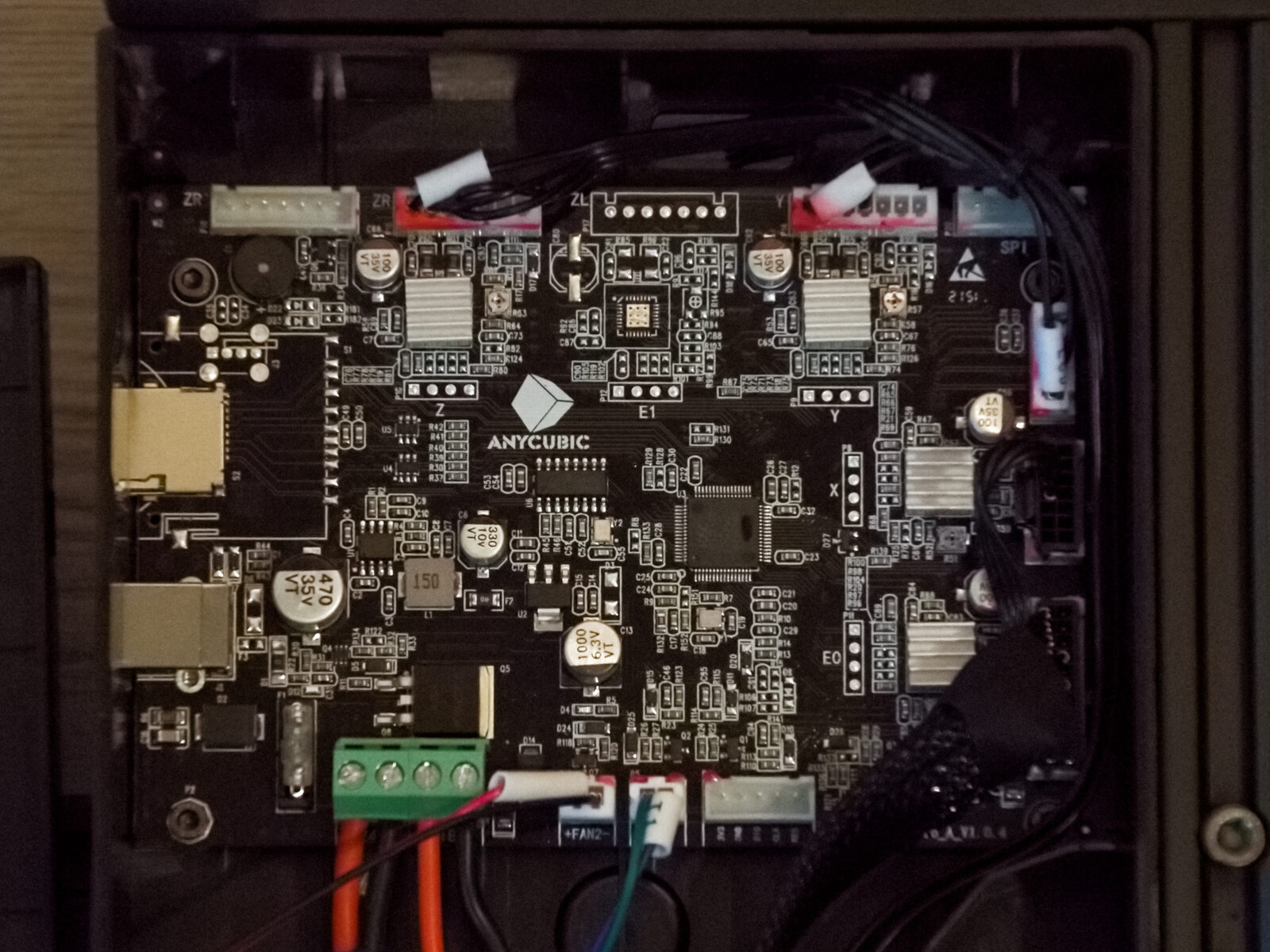

Trigorilla Pro A V1.0.4 Conselho
Trigorilla Pro A V1.0.4 Conselho

O Anycubic Kobra usa a mesma tábua que o Kobra Max. A placa Trigorilla Pro A V1.0.4 é um desenvolvimento da Anycubic e infelizmente oferece apenas poucas opções de atualização devido a muitos conectores proprietários.

Um HDSC hc32f460 é usado na placa como um microcontrolador. O chip de 32 bits com núcleo Cortex-M4 opera a 200 MHz. Assim, o Anycubic Cobra tem poder de computação suficiente à sua disposição.

Moldura

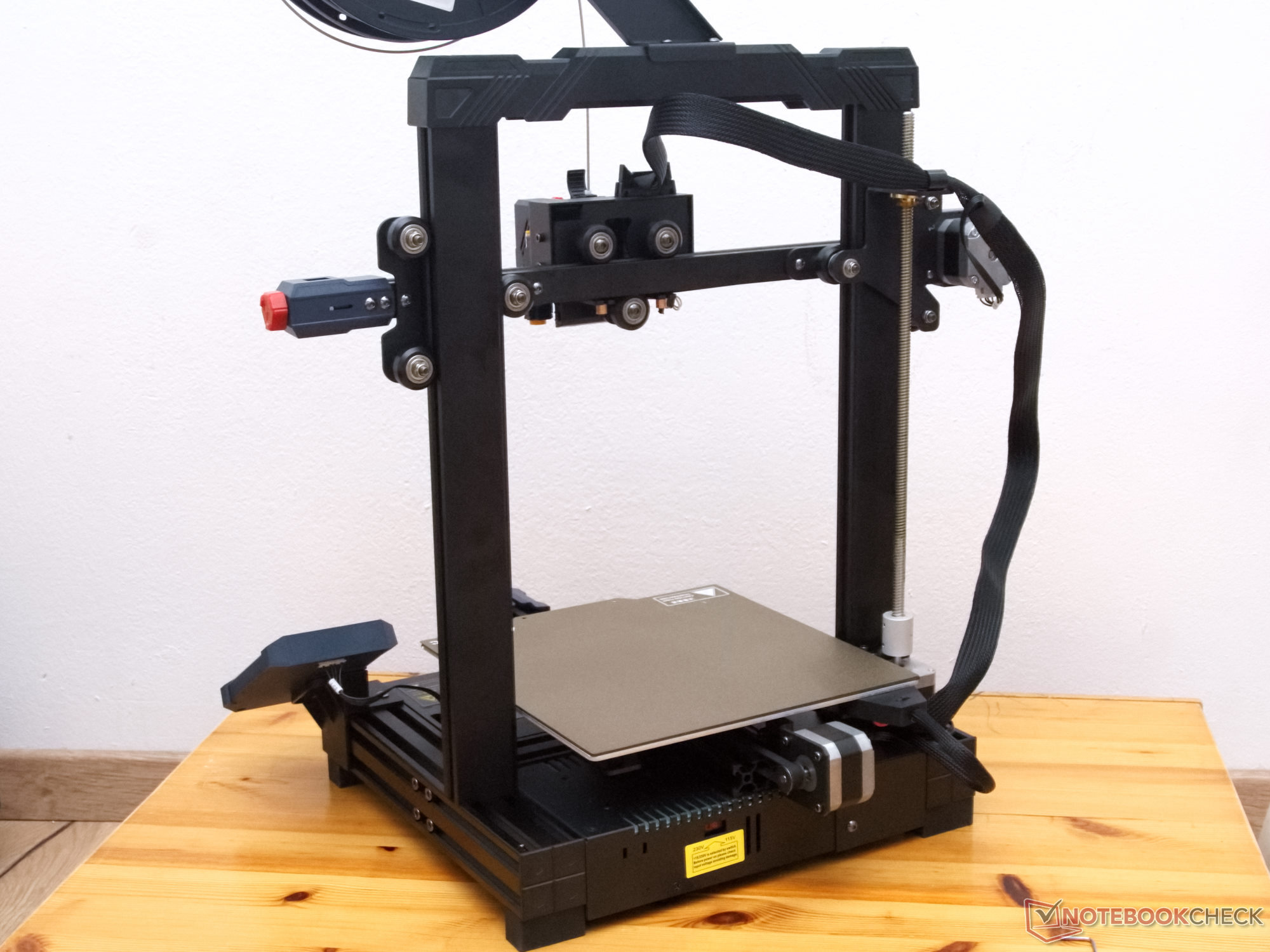

A estrutura do Kobra Anycubic Kobra é feita de extrusões de alumínio com ranhura em V. Aqui, a construção da impressora 3D é bastante básica. Como características especiais, pode-se notar que a base da impressora foi instalada sem opção de ajuste e que a travessa superior é feita de plástico.

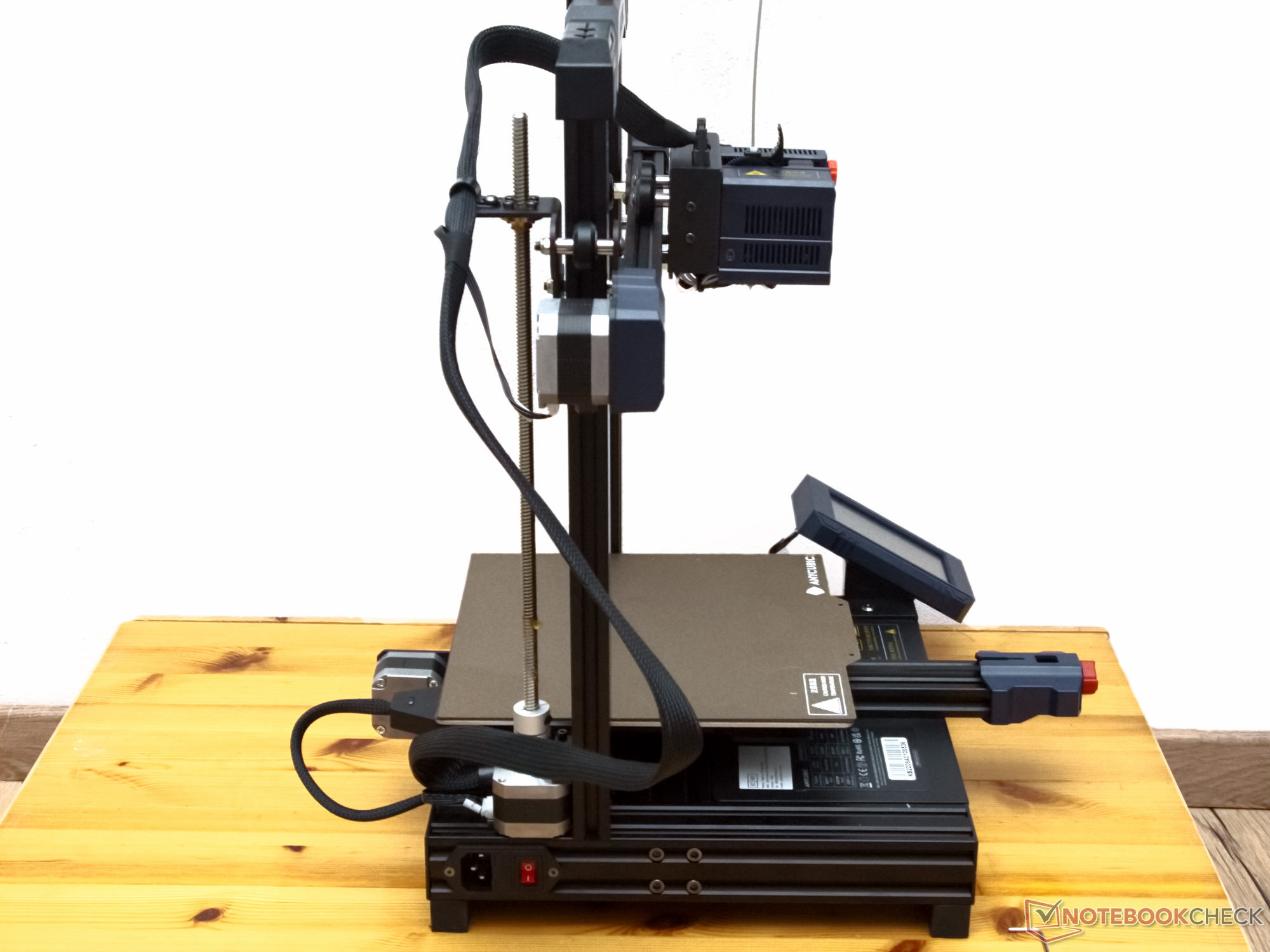

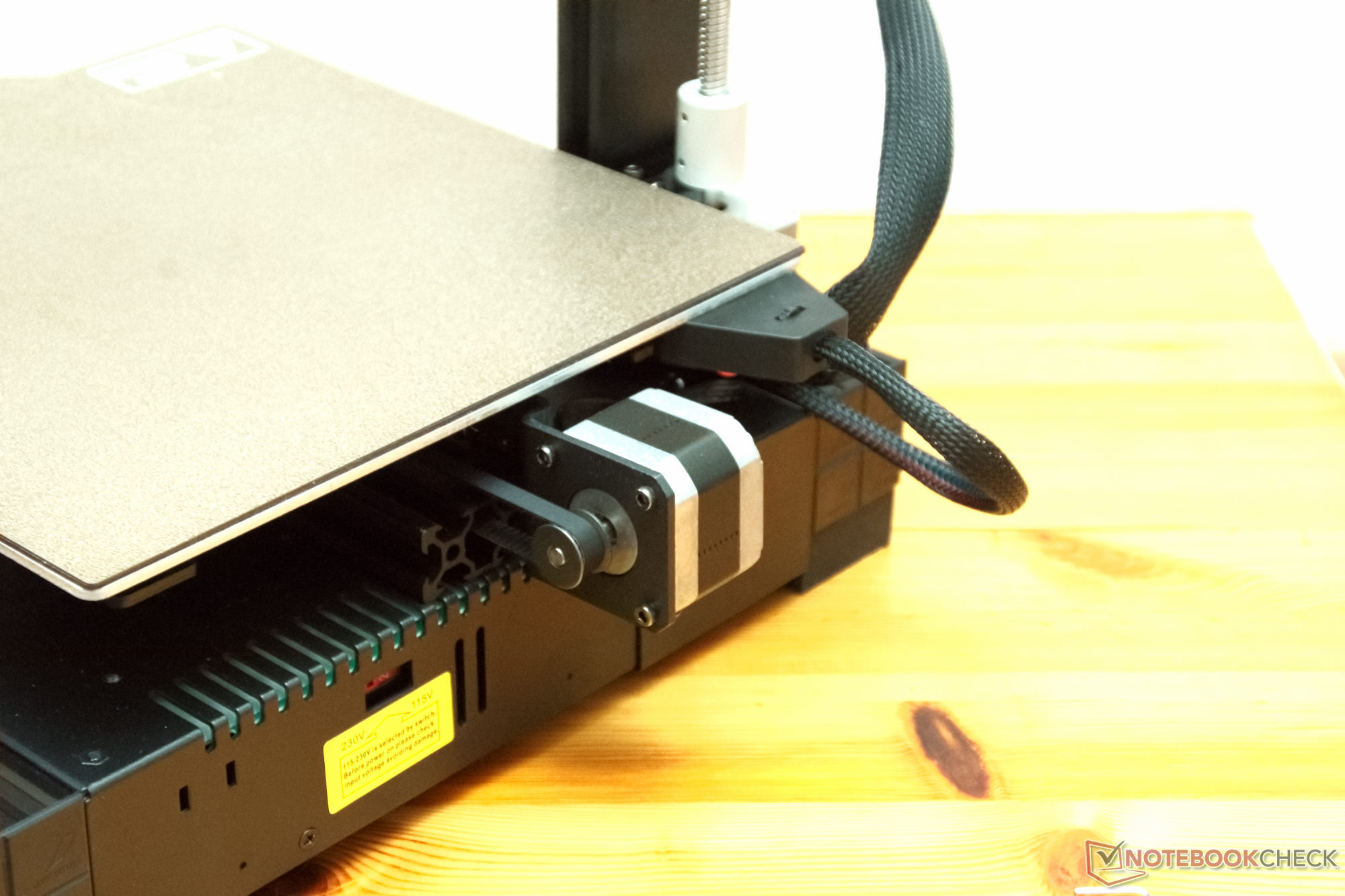

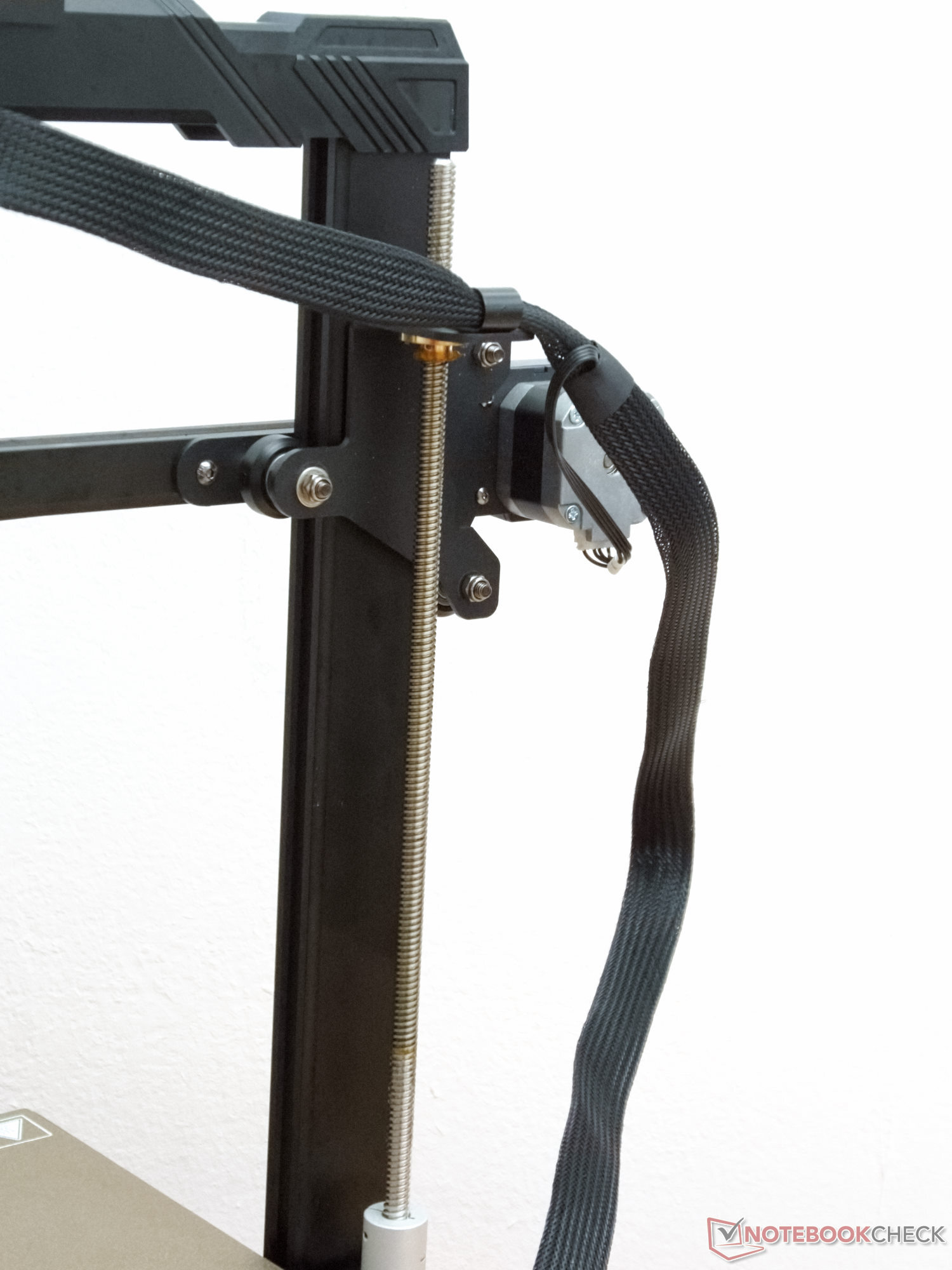

O eixo Z é acionado de um lado. Entretanto, o desenho de arrasto é estável. Quase não há desvantagens. Algumas peças de plástico protegem peças como polias ou motores.

Interface do usuário

O Anycubic Kobra pode ser controlado através de tela sensível ao toque ou interface USB. A tela sensível ao toque é o mesmo modelo do Kobra Max. Assim, somente as funções básicas de controle estão disponíveis aqui também. Além dos padrões de nivelamento de cama, pré-aquecimento e mudança de filamento, o menu limpo não oferece muitas opções de controle. Durante a impressão, somente a velocidade de impressão, temperaturas e velocidade do ventilador podem ser controladas.

Desempenho - Velocidade impressionante de 180 mm/s

O Anycubic Kobra oferece um desempenho sólido, mas não pode satisfazer em todos os aspectos. Entretanto, muitas das questões com a qualidade de impressão podem ser atribuídas ao perfil Cura um pouco pobre que Anycubic fornece. Ainda assim, para uma impressora 3D em design Prusa/Mendel, o dispositivo de Anycubic é comparativamente rápido.

Imprimir cama

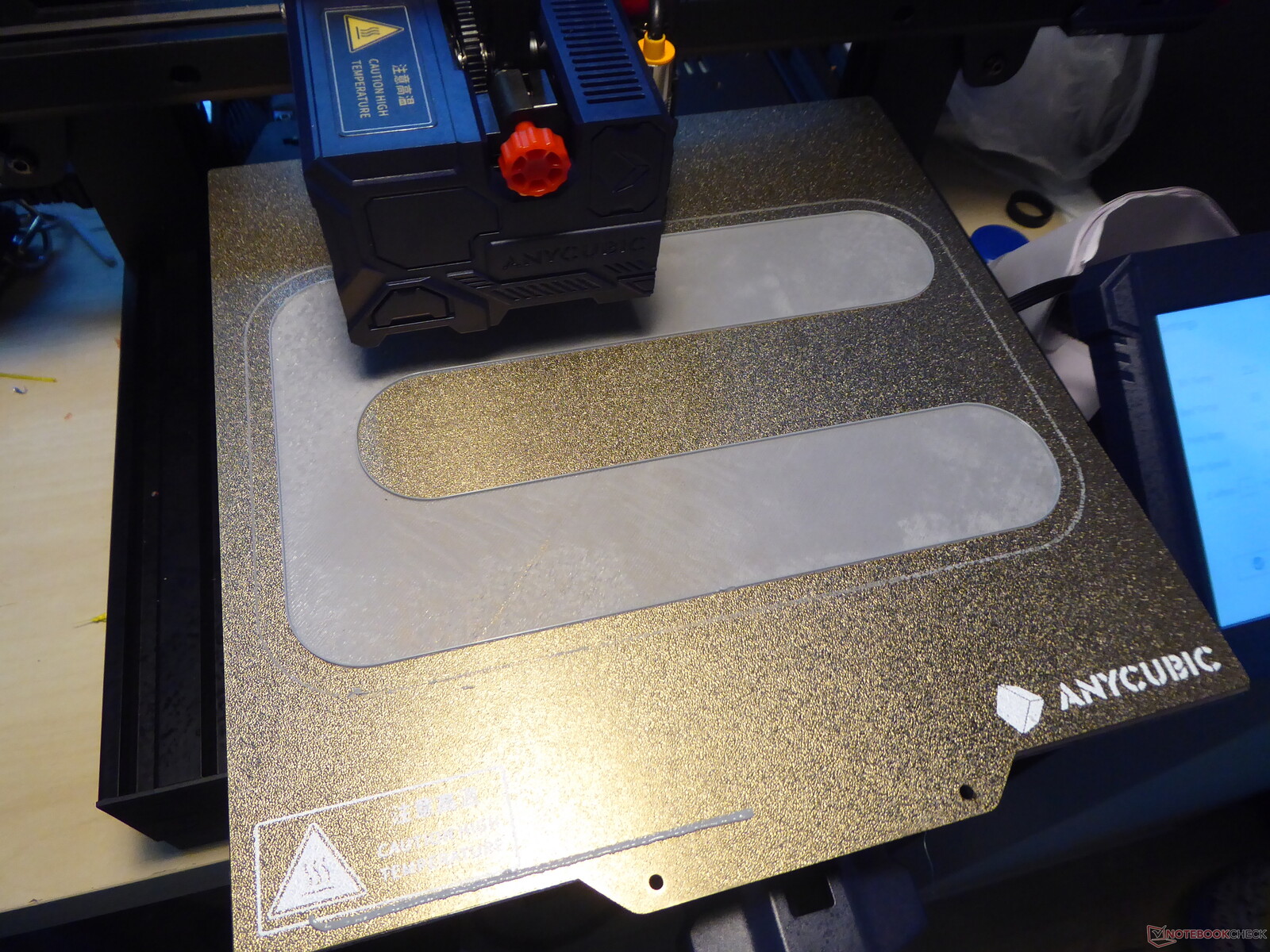

primeira camada do teste prático Velocidade de impressão
primeira camada do teste prático Velocidade de impressão

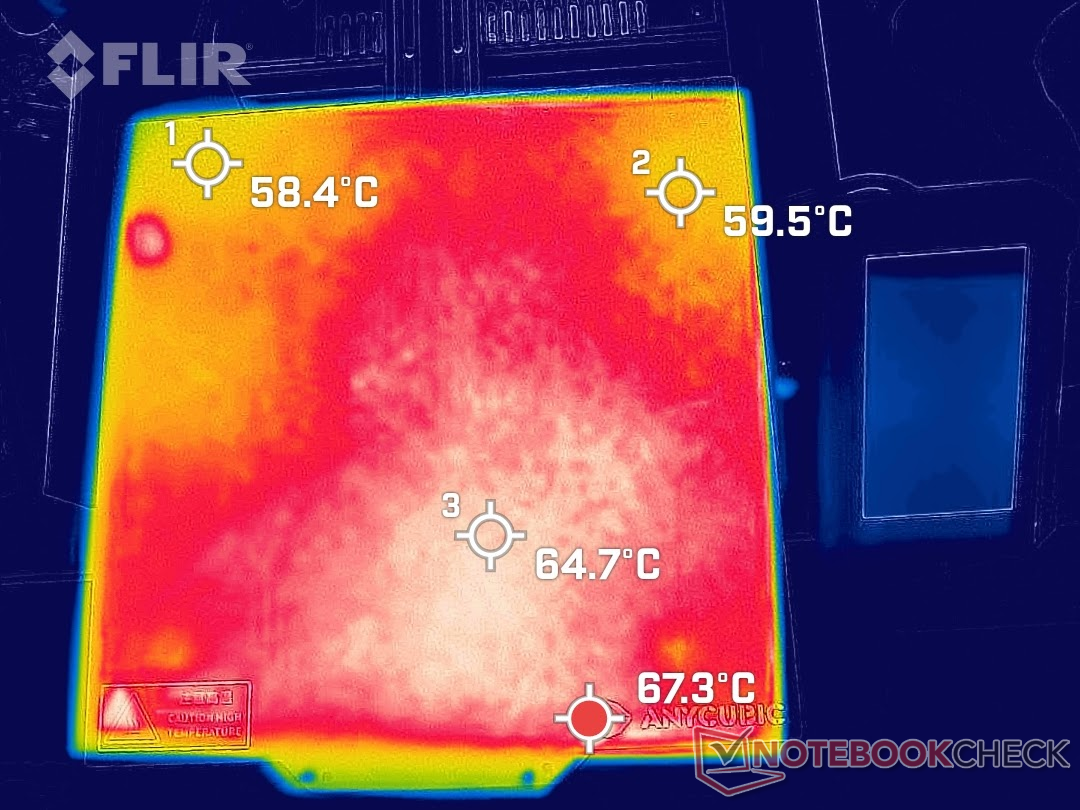

leito de impressão de imagem térmica (conjunto 60 °C)
leito de impressão de imagem térmica (conjunto 60 °C)

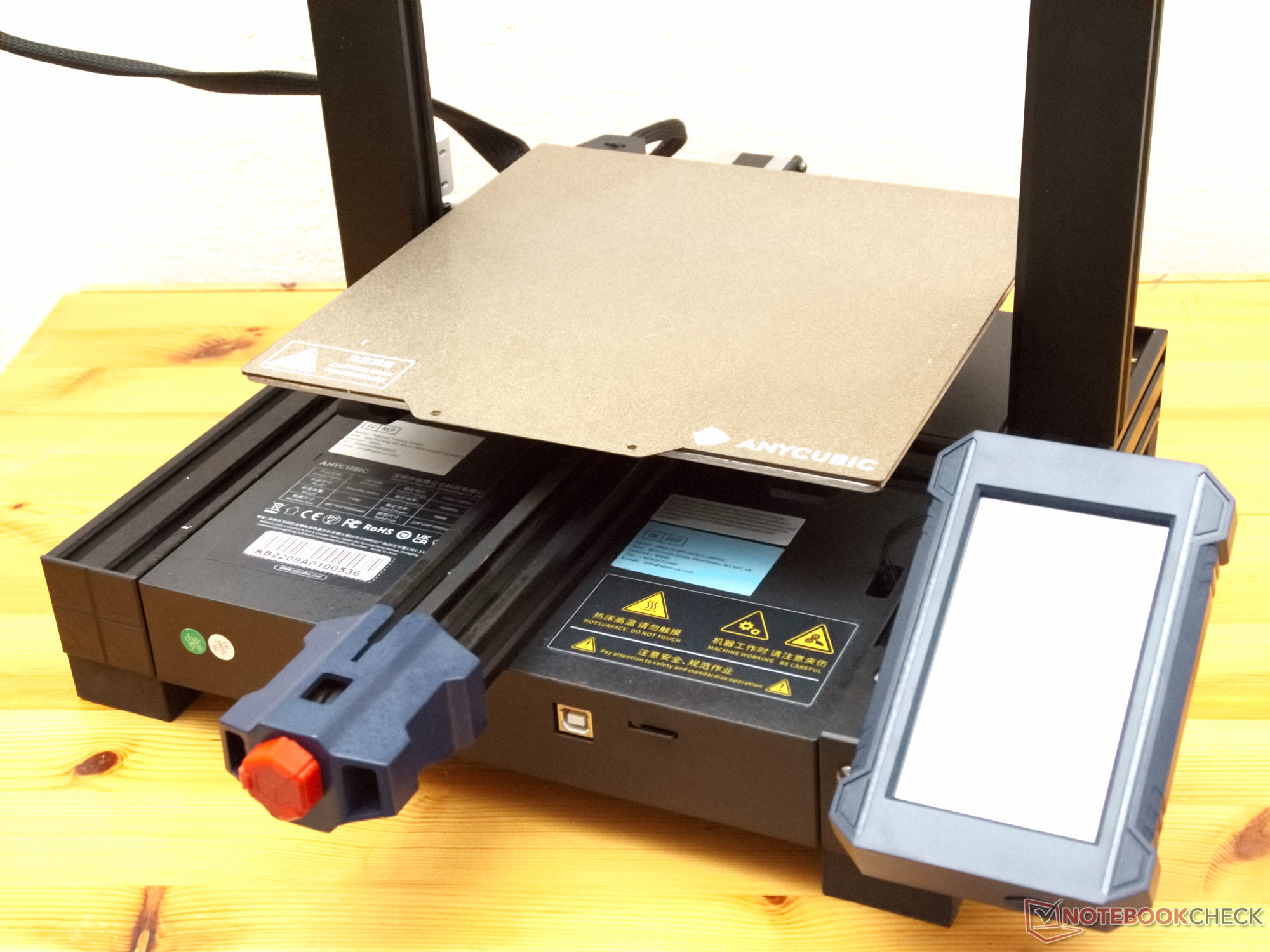

A base de impressão magneticamente fixada consiste em uma chapa de aço com mola revestida com PEI. A PEI é um polímero ao qual outros plásticos aderem muito bem quando quentes. Assim que o objeto de impressão e a chapa de impressão esfriam, o objeto não se cola mais à chapa. O leito de impressão do Anycubic Kobra é montado rigidamente no carrinho. O ajuste manual do leito de impressão não é, portanto, possível. Em vez disso, a impressora 3D usa exclusivamente o nivelamento do leito de impressão por meio de um sensor indutivo. Isto tem a vantagem, especialmente para usuários inexperientes, de que tudo é ajustado em apenas algumas etapas.

Após um bom período de aquecimento de dois minutos, o leito de impressão é bastante quente. No conjunto 60 °C, a temperatura máxima na superfície é de 67 °C, a mínima de 58,4 °C. Entretanto, não há grandes áreas abaixo da temperatura alvo.

Uma vez concluída a impressão, os objetos fabricados podem ser facilmente removidos da chapa de impressão em aço mola. Uma pequena dobra na chapa de aço para molas normalmente libera o objeto impresso.

Hotend e Extrusora

O hotend e o extrusor são uma combinação de acionamento direto no estilo Titan. A pressão de contato do filamento com a roda de transporte pode ser ajustada através do mostrador vermelho chamativo. Por baixo está um hotend bastante padrão. Este possui um inliner de PTFE até a zona de aquecimento e, portanto, não é adequado para temperaturas mais altas acima de 250 °C. A cerca desta temperatura, o PTFE, também conhecido como teflon, começa a emitir vapores tóxicos. Para resfriamento do objeto, um pequeno ventilador radial é instalado na parte traseira, que sopra o ar de trás para o objeto impresso através de um bocal. Há também um sensor de proximidade indutivo na cabeça de impressão. Isto determina a distância até o leito de impressão. Ele funciona suficientemente bem para o nivelamento automático do leito.

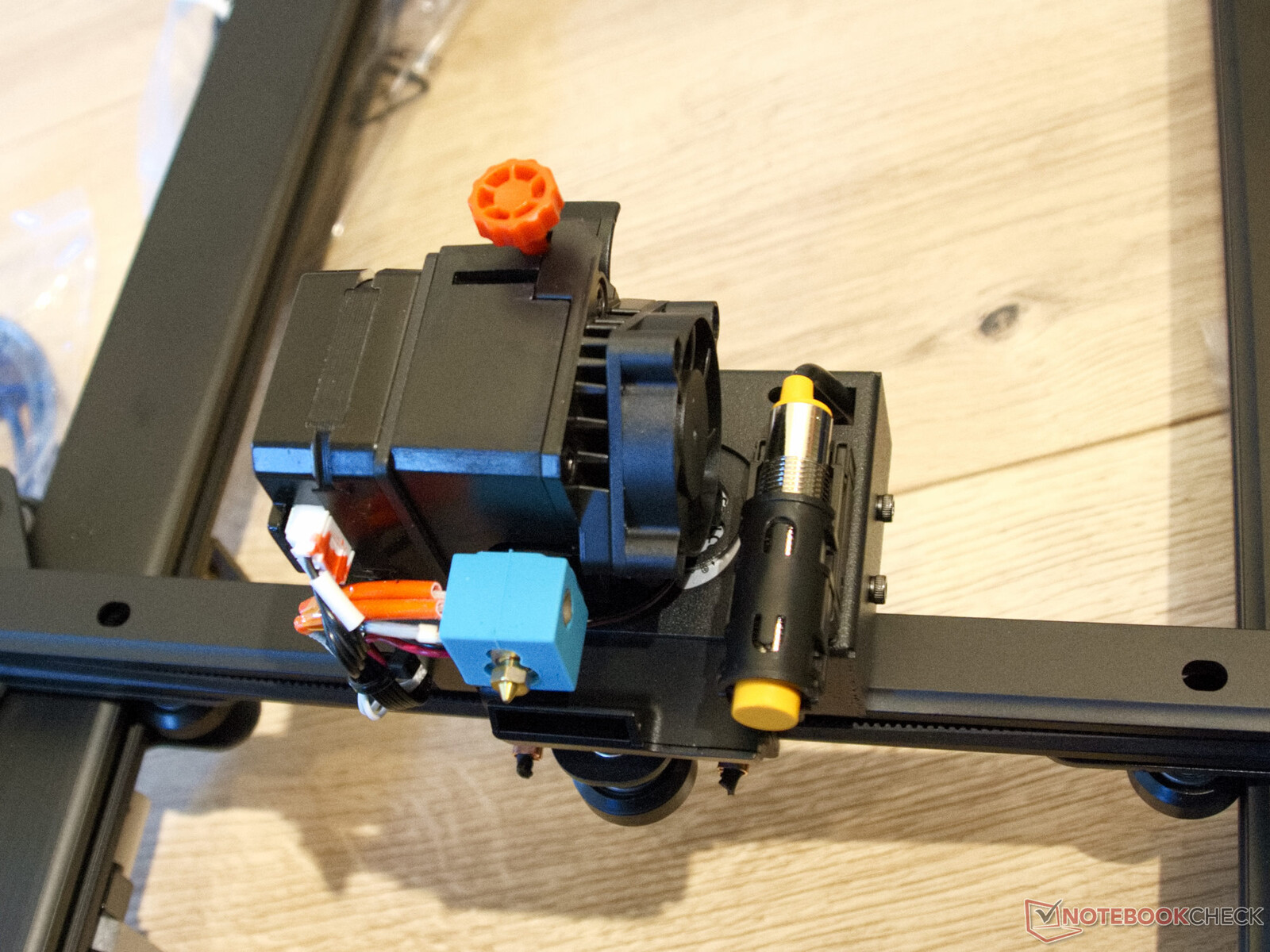

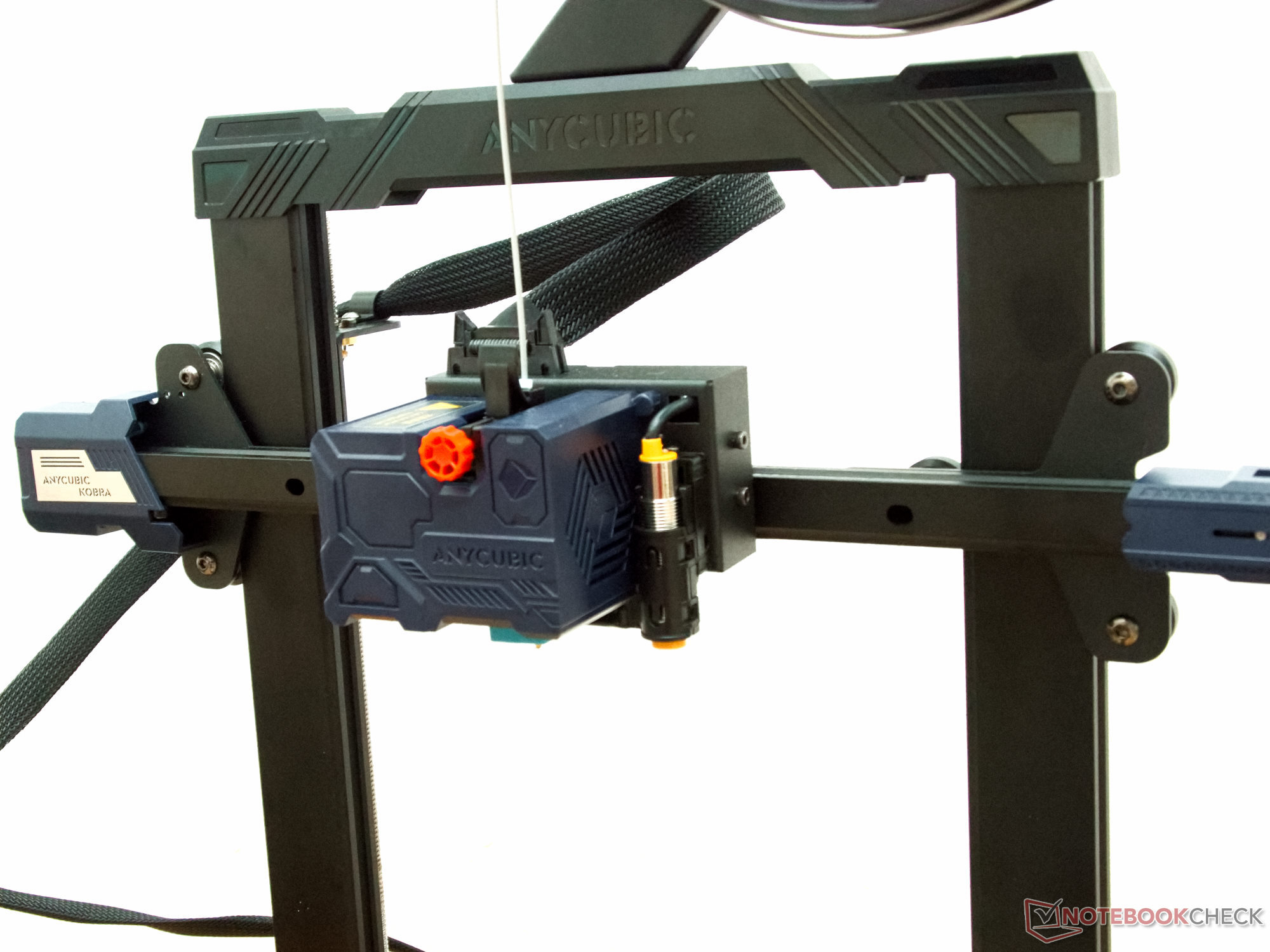

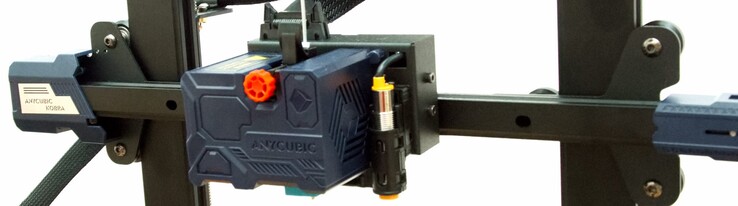

Cabeça de impressão Anycubic Kobra
Cabeça de impressão Anycubic Kobra

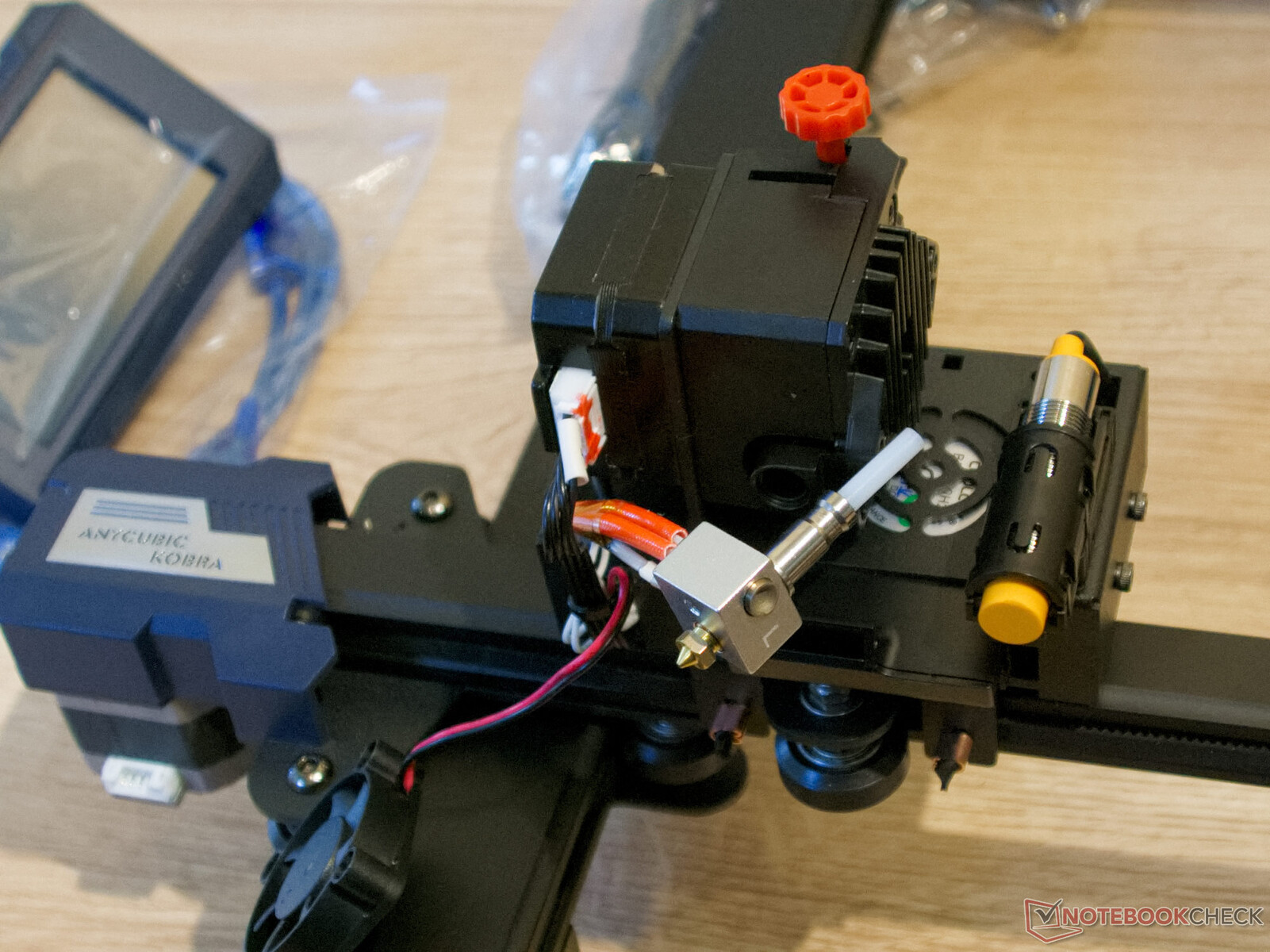

Hotend
Hotend
PTFE-Inliner
PTFE-Inliner

A vazão máxima do hotend é relativamente baixa de acordo com o hardware utilizado, mas suficiente para as velocidades de impressão especificadas. Devido ao inliner de PTFE e ao bloco de aquecimento curto, a zona de fusão é bastante pequena. Acima dos 12 mm³ por segundo necessários, a vazão diminui, acima de 16 mm³/s o fluxo de enchimento colapsa. A uma vazão de 16 mm³/s, a velocidade de impressão possível (com uma altura de camada de 0,2 mm e uma largura de extrusão de 0,44 mm) é de 182 mm/s. Assim, Anycubic declarou corretamente a velocidade máxima de impressão como 180 mm/s. A impressora 3D pode ser confiável com esta velocidade de impressão. Em nosso teste prático de até 150 mm/s, houve apenas pequenas falhas. Não podem ser detectadas falhas aqui.

Resultados do teste de extrusão Taxa de fluxo vs. material extrudado
Resultados do teste de extrusão Taxa de fluxo vs. material extrudado

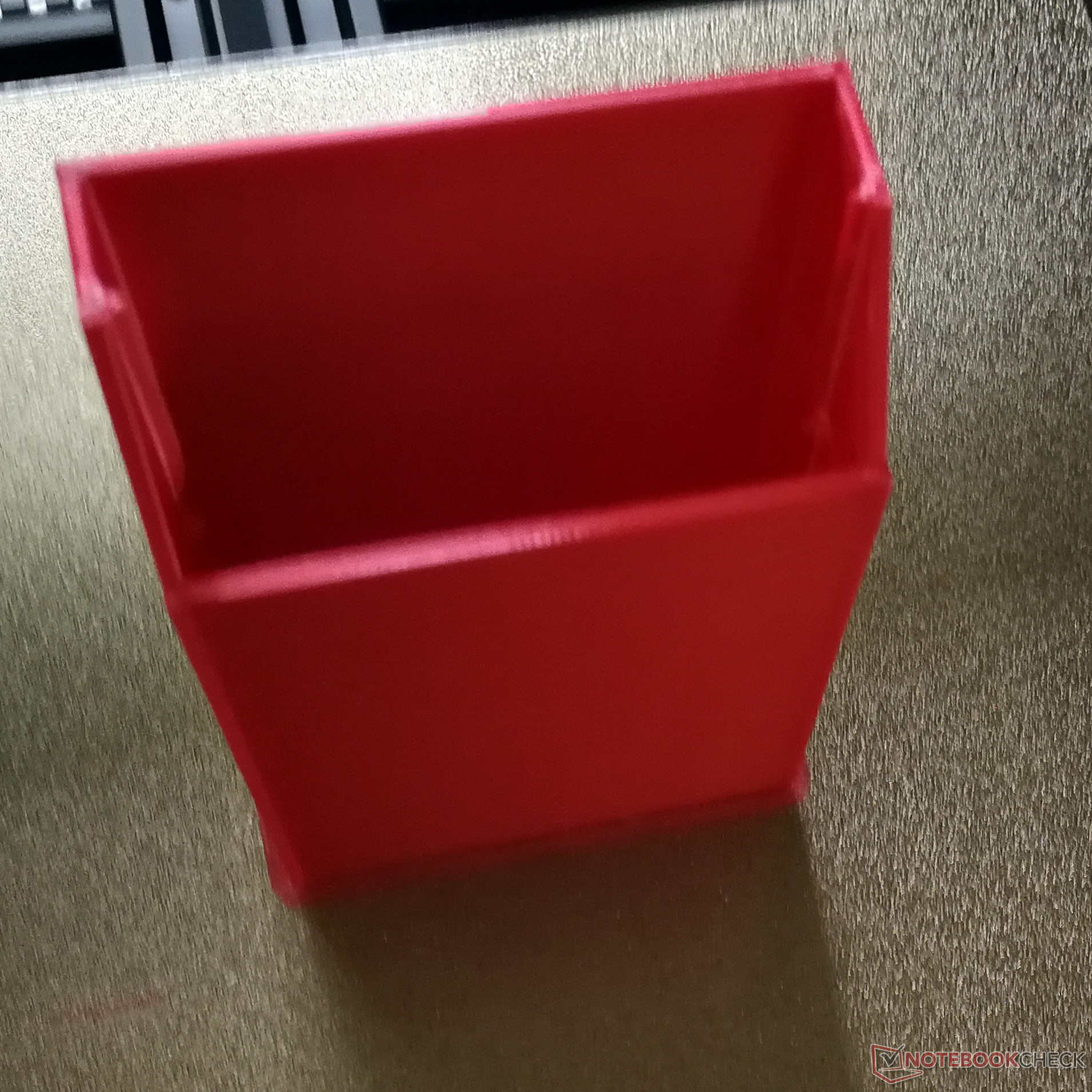

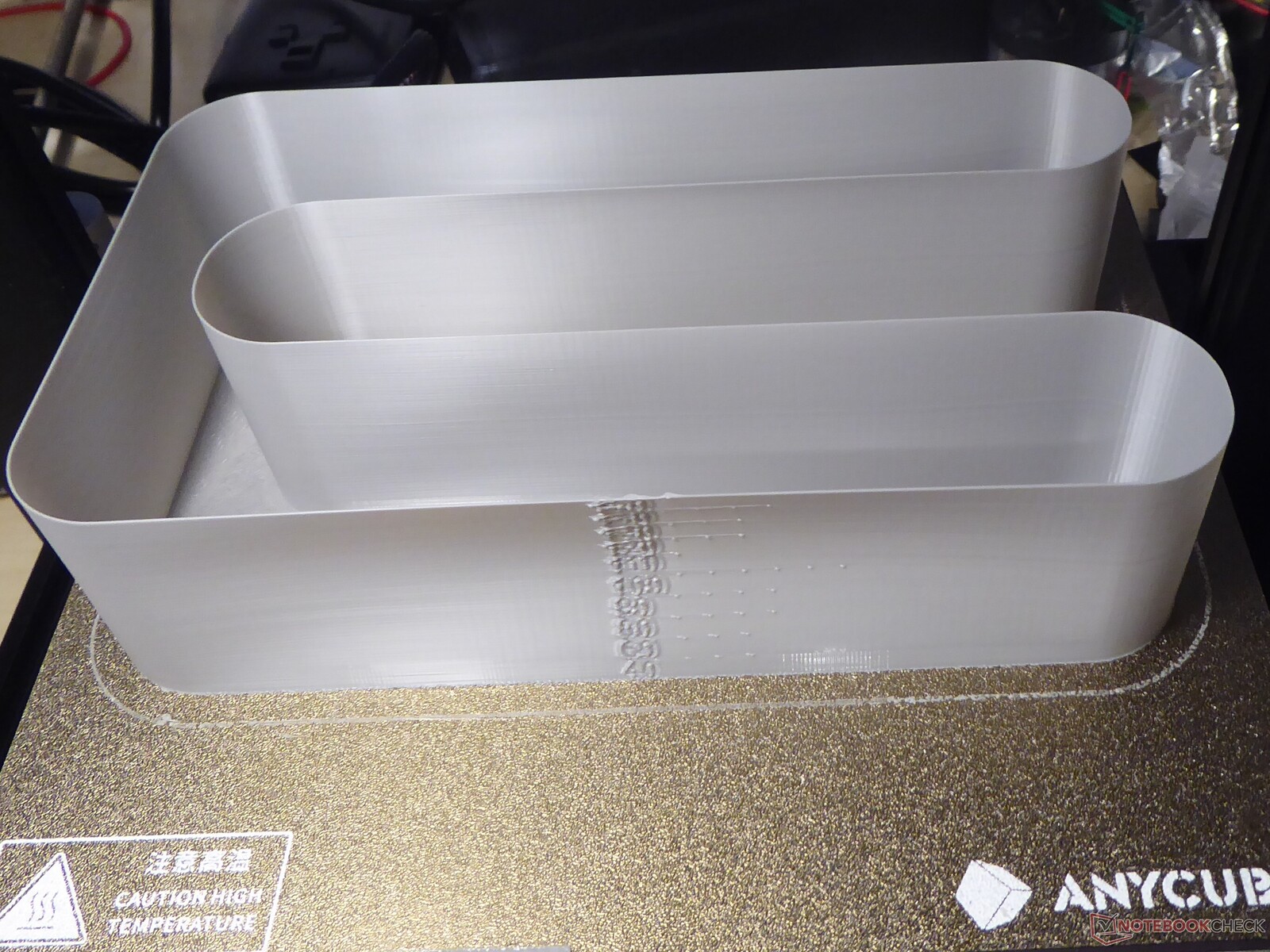

teste de velocidade de impressão
teste de velocidade de impressão
teste de velocidade de impressão
teste de velocidade de impressão

Qualidade de impressão

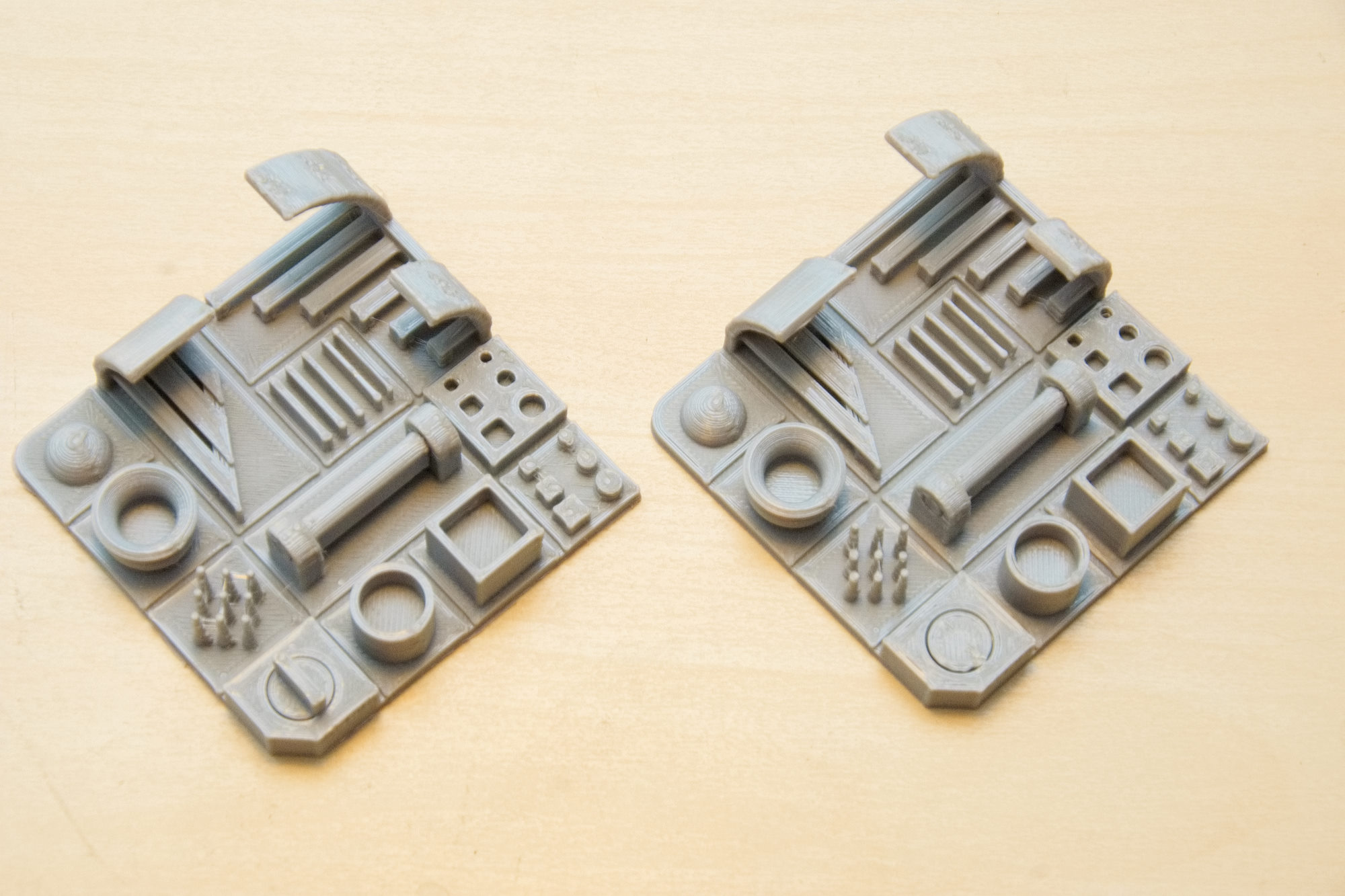

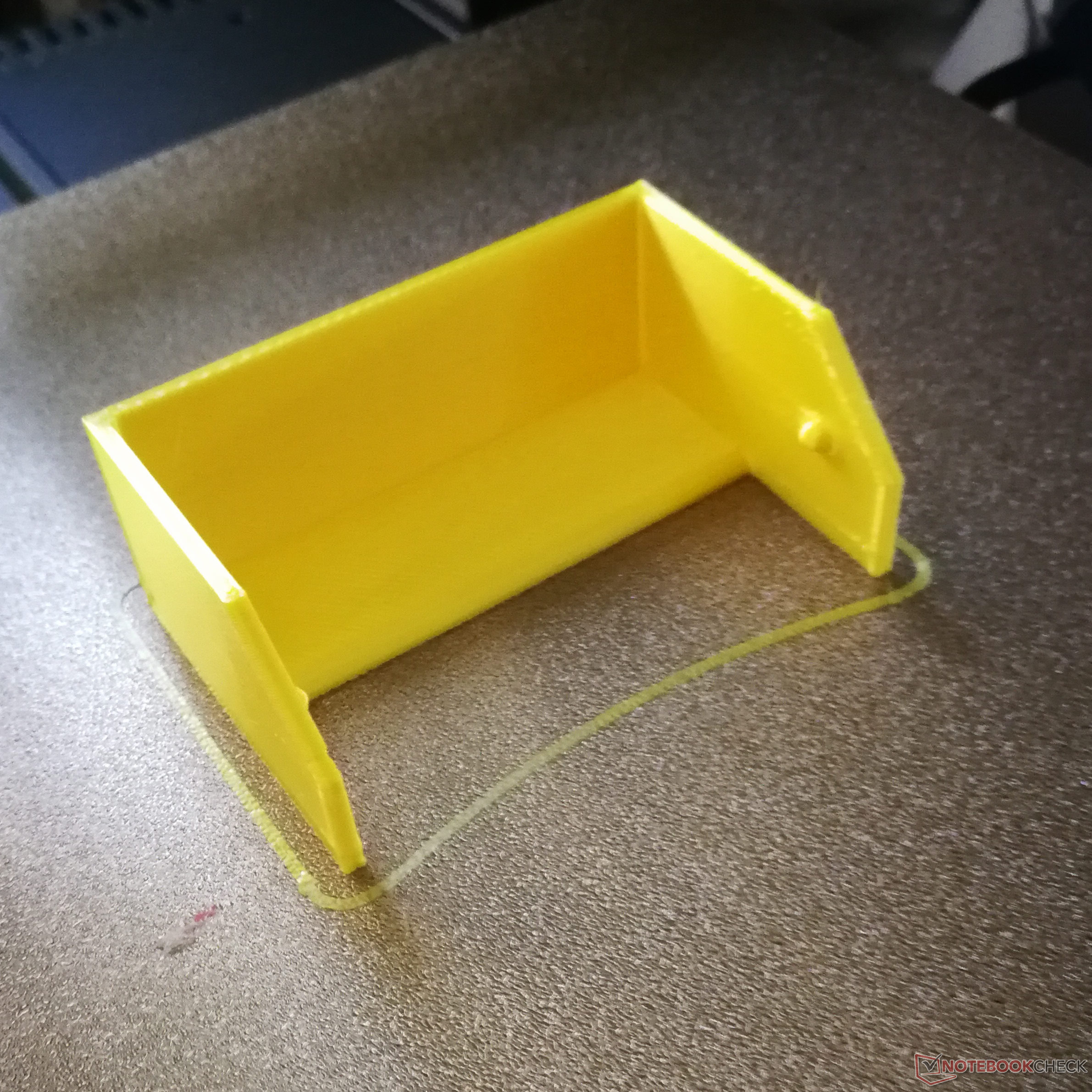

O Kobra Anycubic Kobra proporciona uma boa qualidade de impressão. Entretanto, o perfil Cura incluído para a impressora 3D poderia ser melhorado em alguns lugares. Por exemplo, as configurações de retração parecem precisar de melhorias. O resultado são cordas pesadas, manchas e peças presas no local de impressão. Nem o portão nem o botão podem ser movidos. Os overhangs são gerados bem até 50°. Acima disso, o resfriamento do objeto da impressora 3D é incapaz de resfriar o plástico extrudado a tempo.

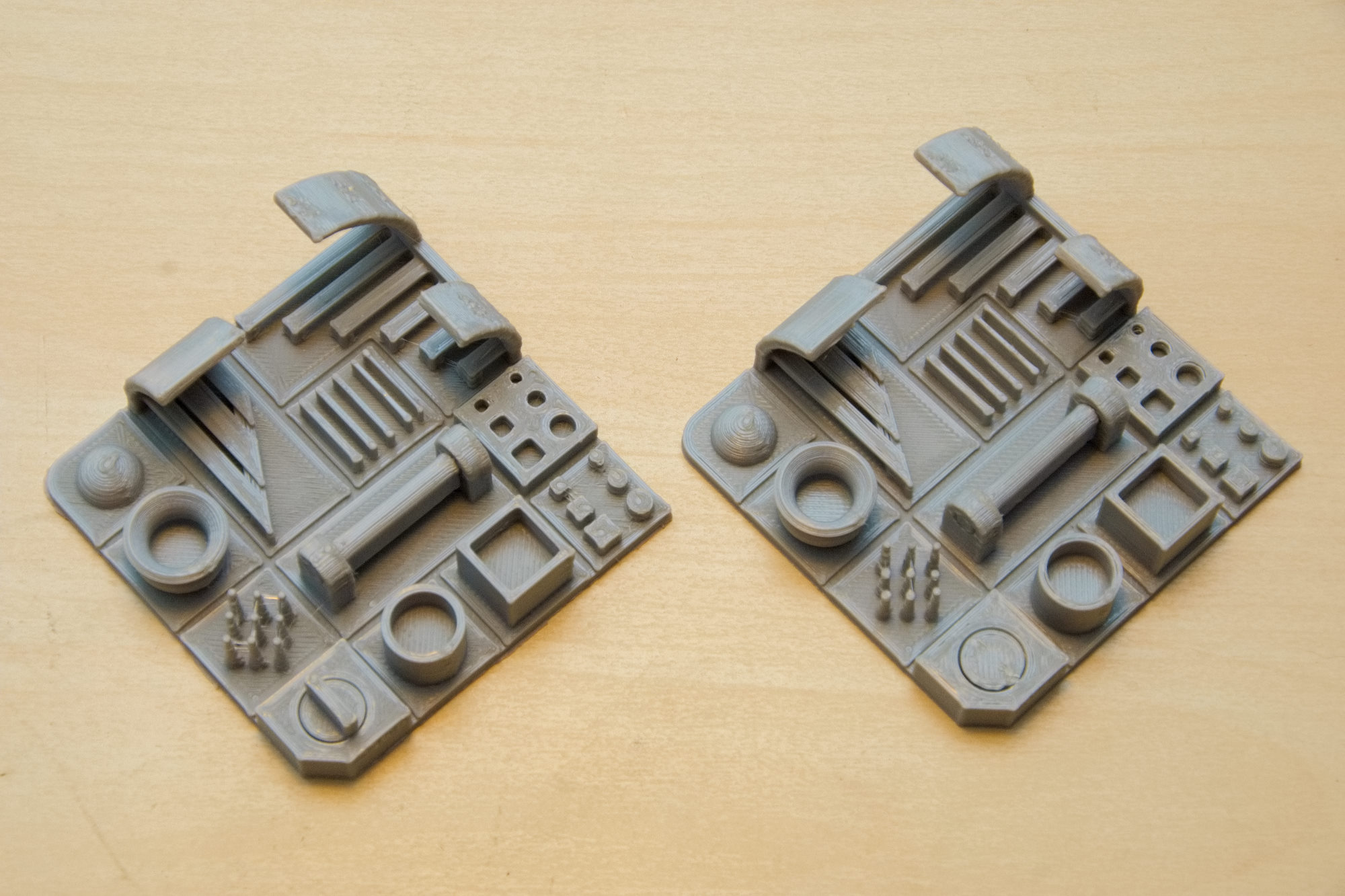

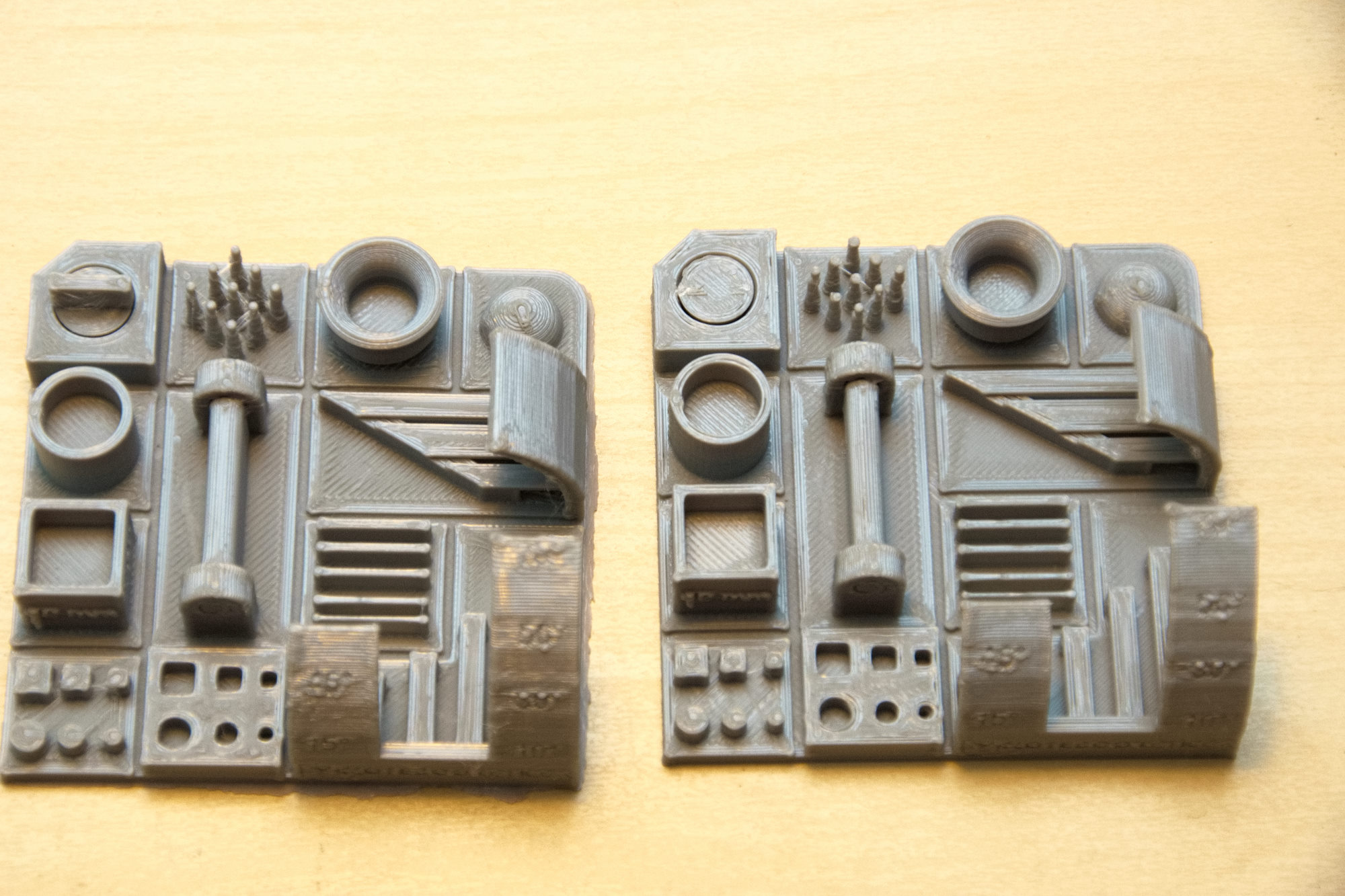

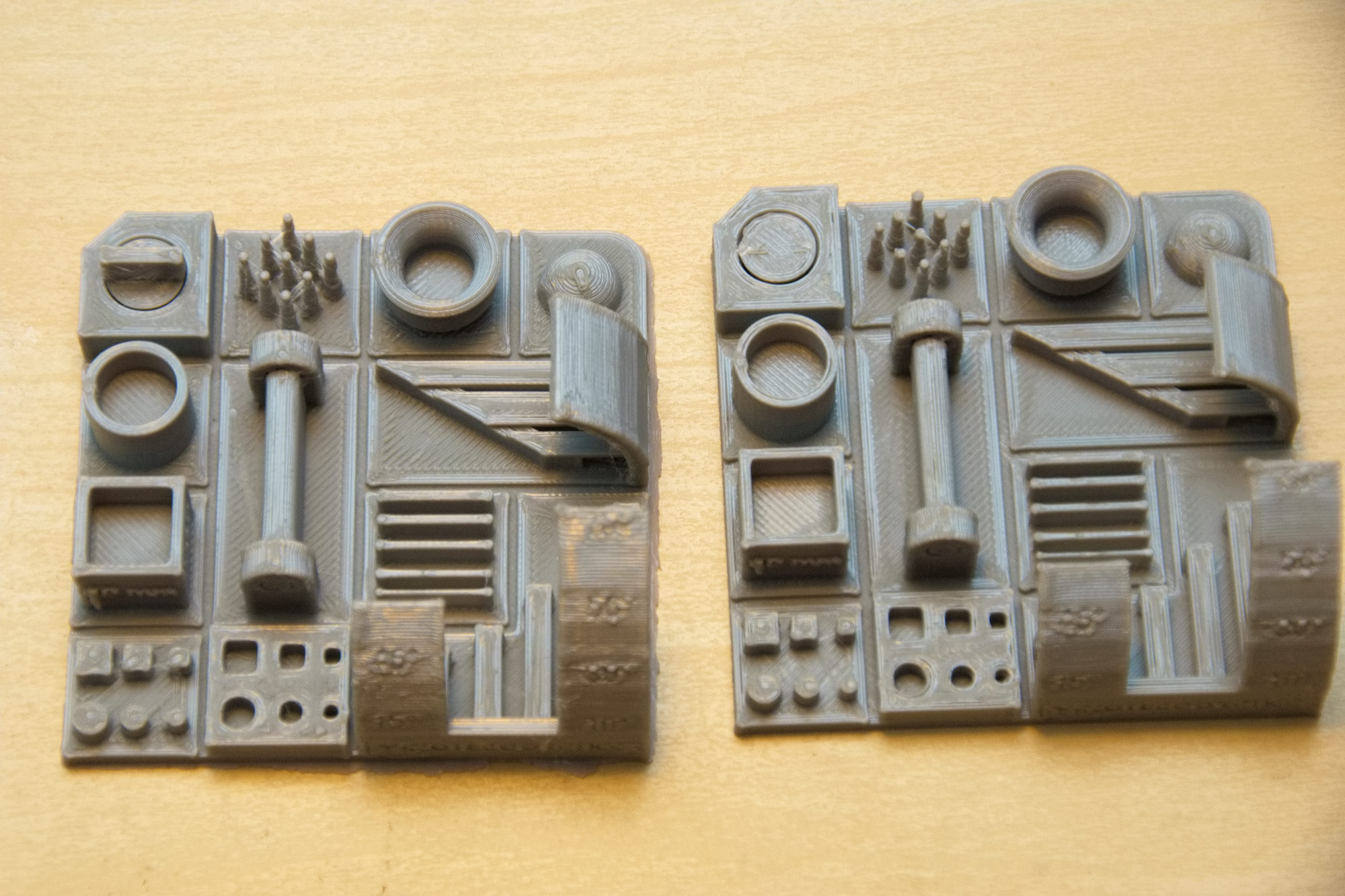

A precisão dimensional do Cobra é bastante boa. Desvios de mais de 0,4 mm não podem ser detectados. É particularmente positivo que a exatidão da extrusão da impressora 3D seja bastante alta. As camadas superficiais não mostram nenhuma falha, paredes finas são criadas sem tolerância.

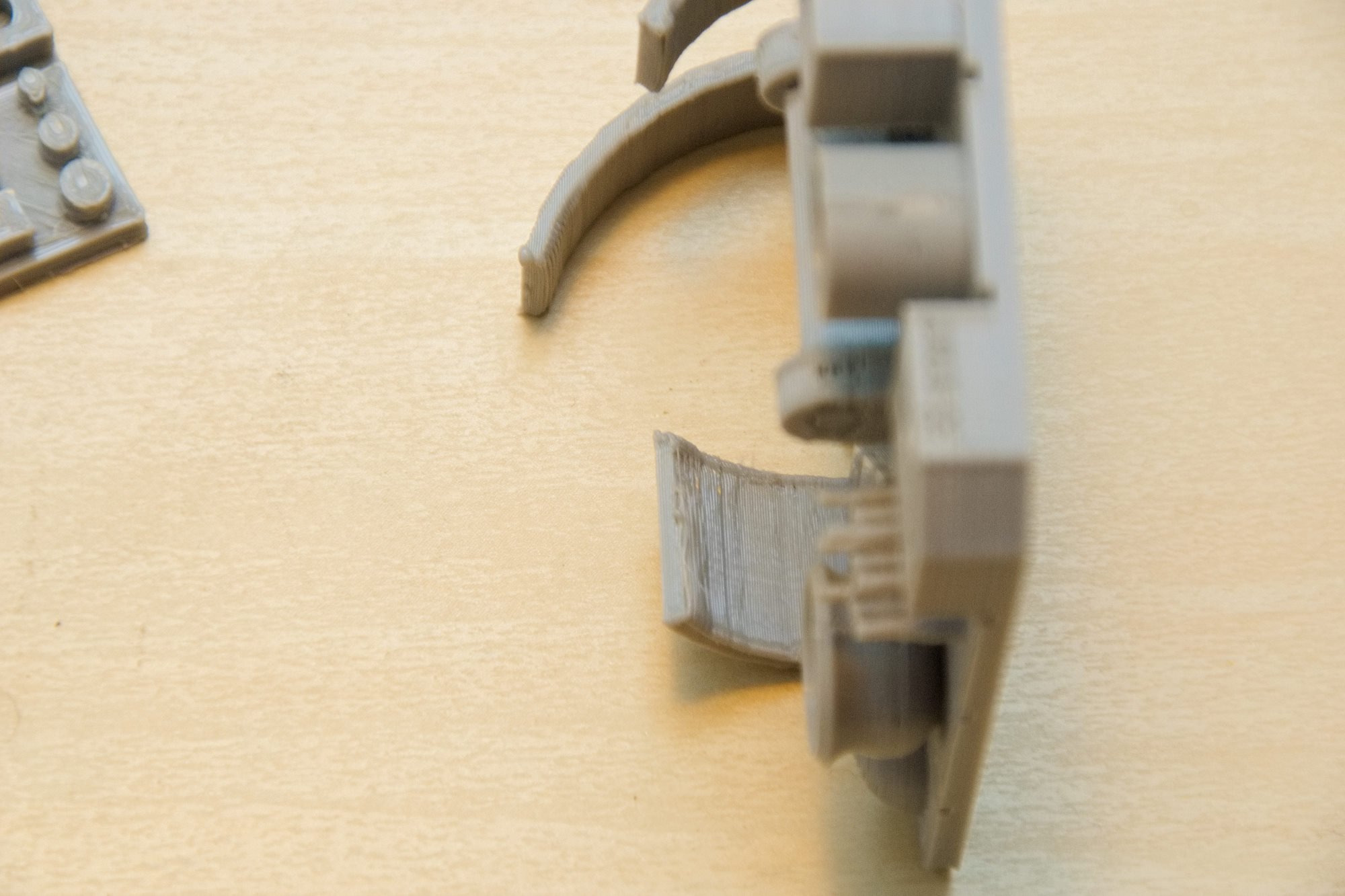

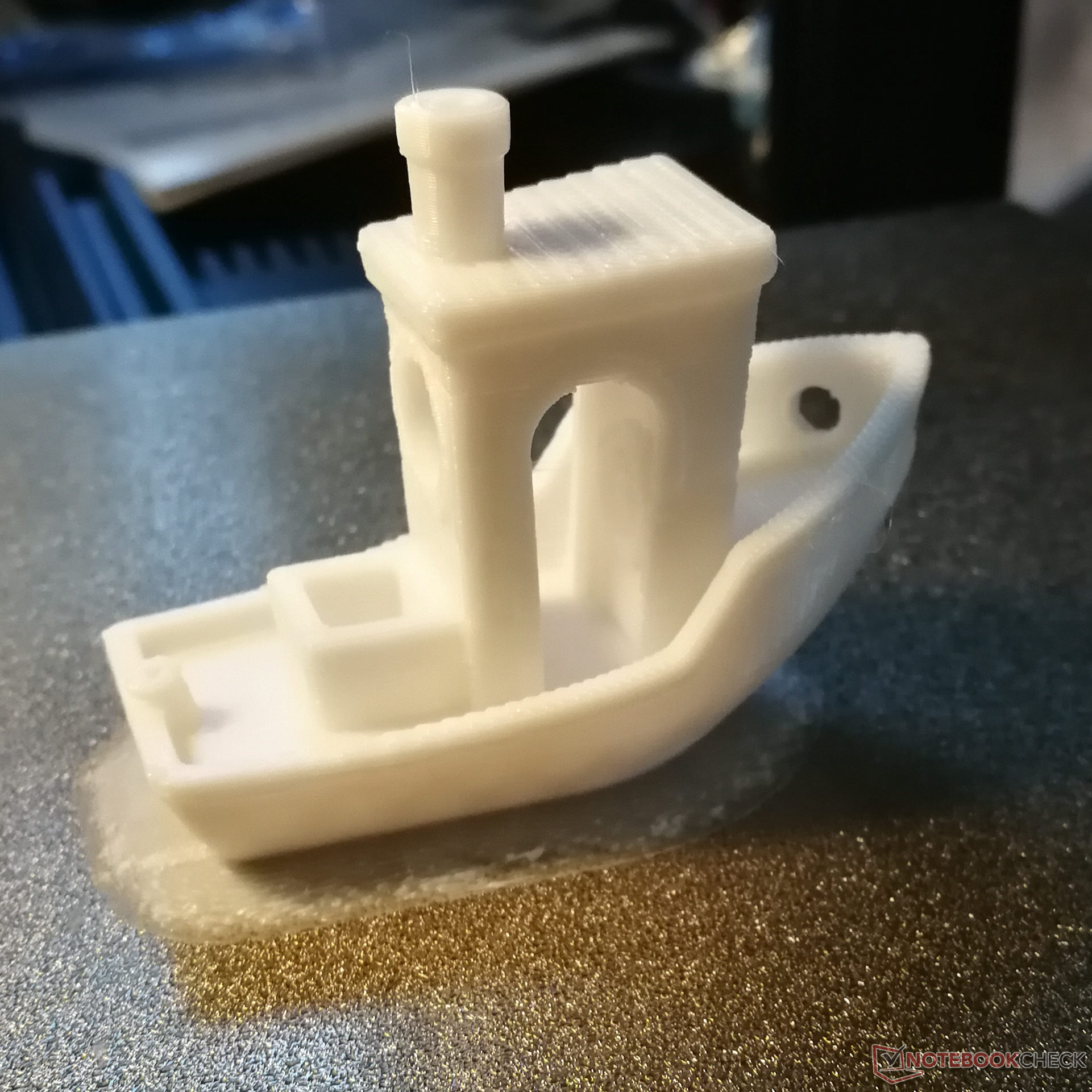

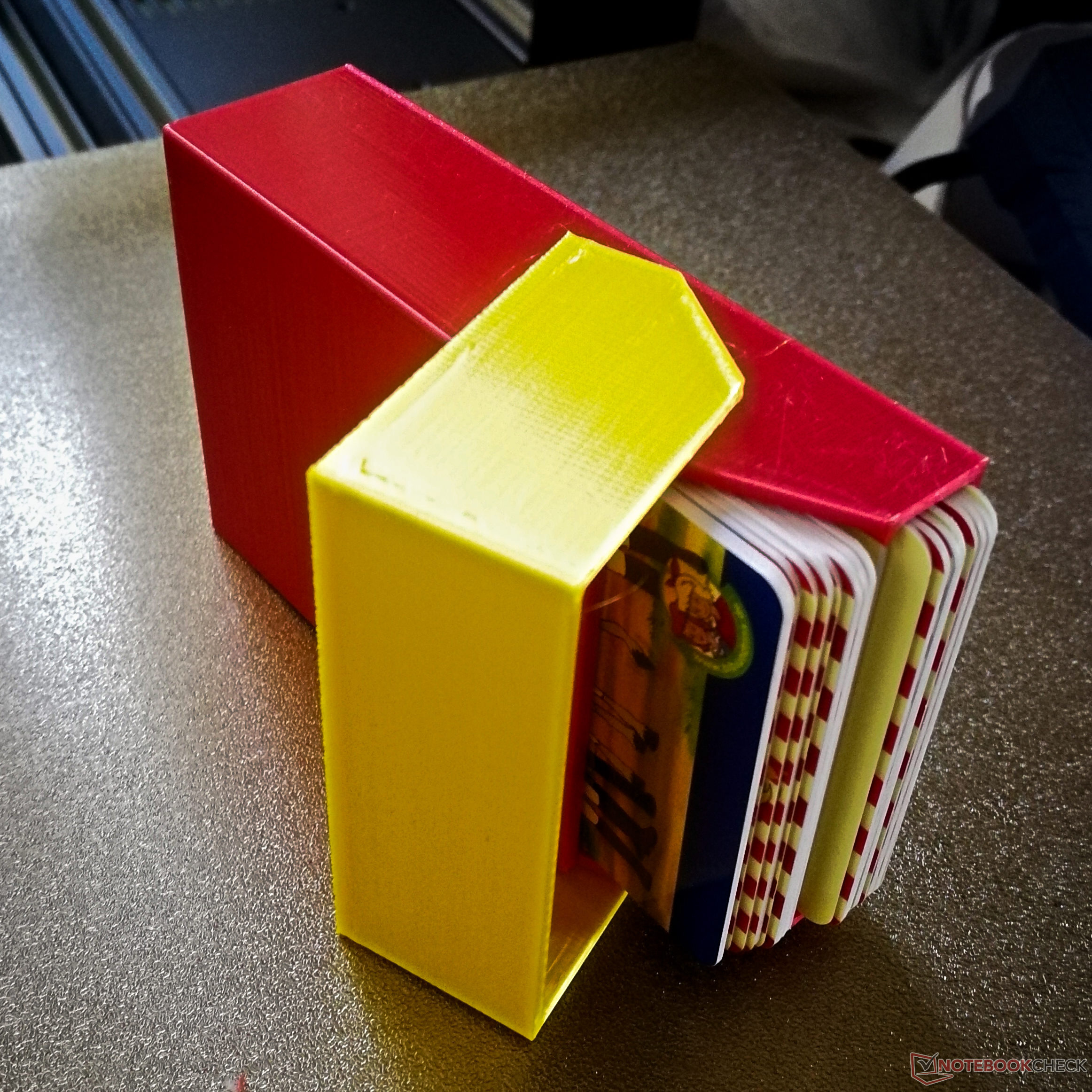

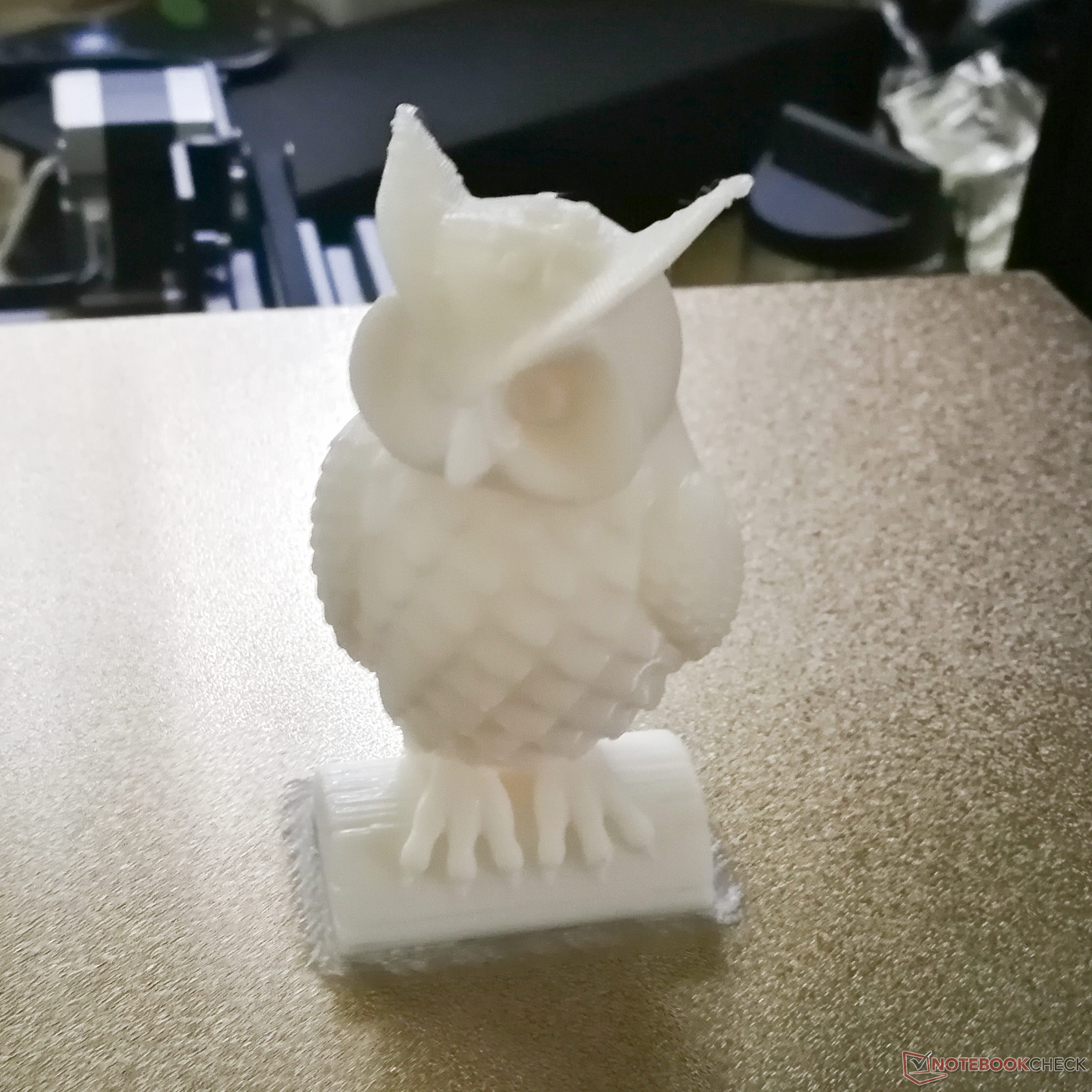

Na prática, não houve falhas em nenhuma das impressões de teste. O Cobra Anycubic reproduz muito bem as estruturas orgânicas. Os artefatos causados por vibrações são apenas vagamente visíveis, se é que são de todo visíveis. Entretanto, os padrões de onda causados pela extrusora de acionamento direto são um pouco mais visíveis. Enquanto as influências dos dentes da roda motriz e da engrenagem nas extrusoras Bowden são amortecidas pelo tubo flexível de PTFE, elas são claramente visíveis aqui. Isto resulta em um padrão bastante distinto em longas linhas retas.

Segurança - Obras de Proteção contra Fuga Termal

As paradas de proteção de temperatura do Anycubic Kobra funcionam sem falha. Tanto o aquecedor quanto o leito de impressão aquecido desligam se as temperaturas se desenvolverem de forma diferente do que deveriam. Isto permite que a impressora 3D detecte tanto os cabos dos sensores em curto-circuito como os quebrados, bem como os sensores ou elementos de aquecimento montados incorretamente. Testamos isto manipulando as temperaturas do leito de impressão e do bocal do filamento usando ar quente ou um pano frio, bem como curto-circuitando os termistores da extremidade quente e do leito de aquecimento ou desligando-os da placa principal.

A terra protetora, por outro lado, infelizmente não é rastreável em todos os componentes do Anycubac Kobra. Nem o eixo x nem o hotend têm uma conexão correspondente à terra. Entretanto, o risco de tensão de rede estar presente nestes dois componentes é relativamente baixo.

Emissões - A impressora Anycubic 3D-printer pode ser silenciosa

A impressora Anycubic Kobra 3D pode trabalhar em silêncio. Quando as velocidades de impressão são definidas abaixo de 60 mm/s, os vários ventiladores afogam o ruído do motor. Então, o volume da impressora fica em torno de 40 dB(A). A velocidades de impressão mais altas, medimos até 50 dB(A) com o medidor de nível sonoro Voltcraft SL-10 a um metro de distância.

Correspondendo à construção aberta, os cheiros do plástico derretido se espalham pela sala. Inicialmente, notamos que a folha magnética na cama de impressão também tinha um cheiro forte assim que era aquecida. No entanto, o mau cheiro desapareceu depois de um tempo.

Consumo de energia - muita energia garante uma curta fase de aquecimento

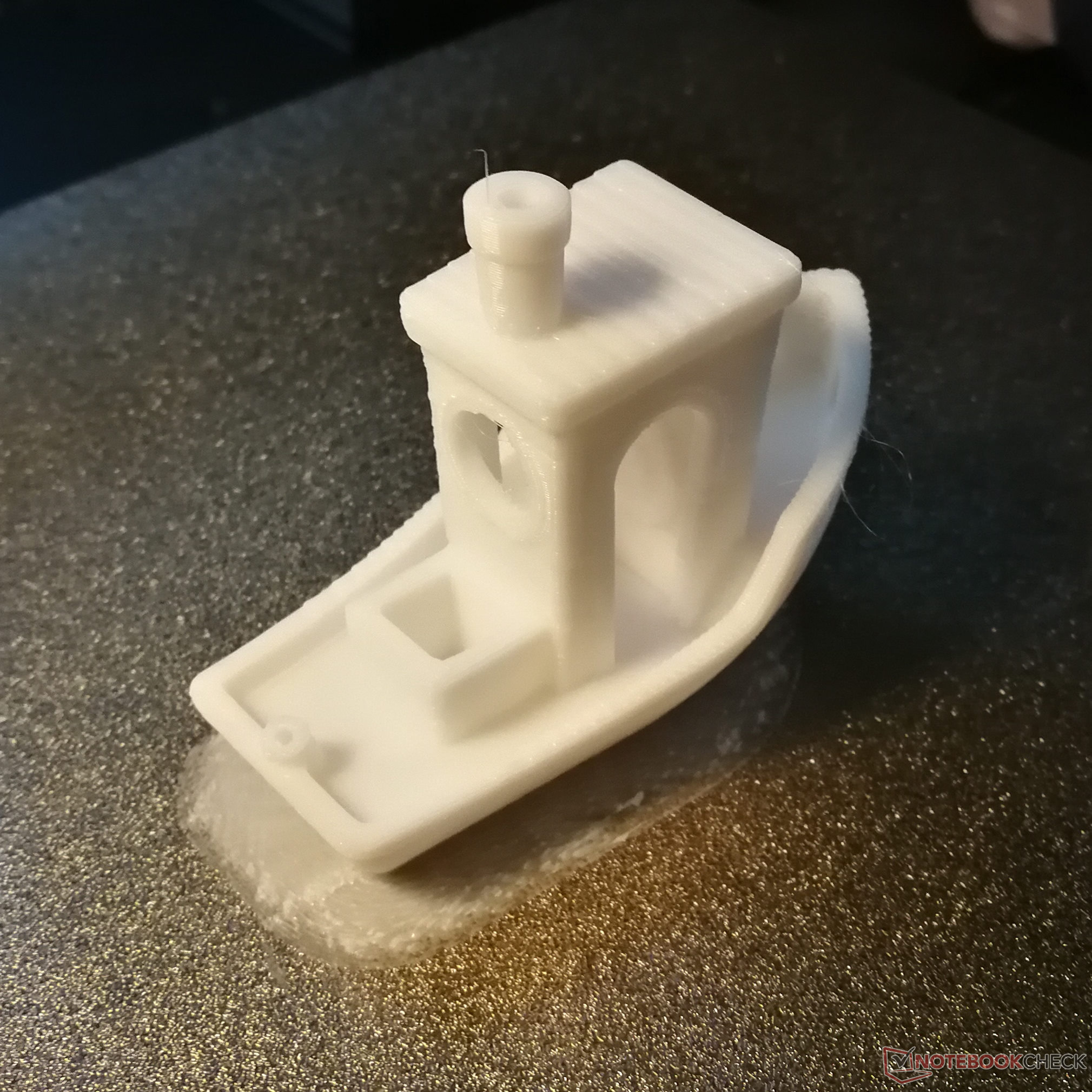

Medimos o consumo de energia durante a impressão de uma impressora 3DBenchy com uma Voltcraft SEM6000. Durante apenas dois minutos de aquecimento do leito de impressão, a impressora 3D requer 272 watts no pico. À medida que a temperatura aumenta, também aumenta a resistência elétrica da placa de aquecimento, o que significa que ela pode converter menos energia. Durante a impressão, a Anycubic Kobra precisa em média de 118 watts. O consumo de energia é, portanto, significativamente maior do que os resultados alcançados pelo Gênio da artilharia e o Wizmaker P1 impressoras com aproximadamente o mesmo tamanho.

A curva de consumo de energia aqui mostra os efeitos claros do aumento da altura do objeto e da velocidade do ventilador de resfriamento sobre a demanda de energia. Assim que o ventilador na cabeça de impressão estiver funcionando após a primeira camada, parte do calor é soprado do leito de impressão, que tem que reaquecer mais. Um melhor isolamento do leito de impressão poderia ser útil aqui para reduzir os requisitos de energia da impressora 3D. Entre outras coisas, tapetes auto-adesivos de isolamento podem ser usados para isso.

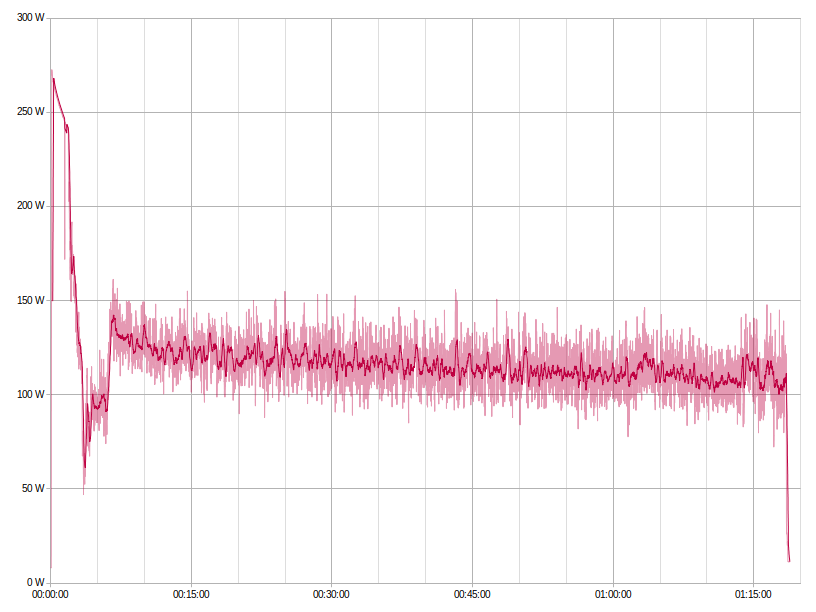

curva de consumo de energia
curva de consumo de energia

Veredicto - Uma boa impressora 3D apesar de ter poucas falhas

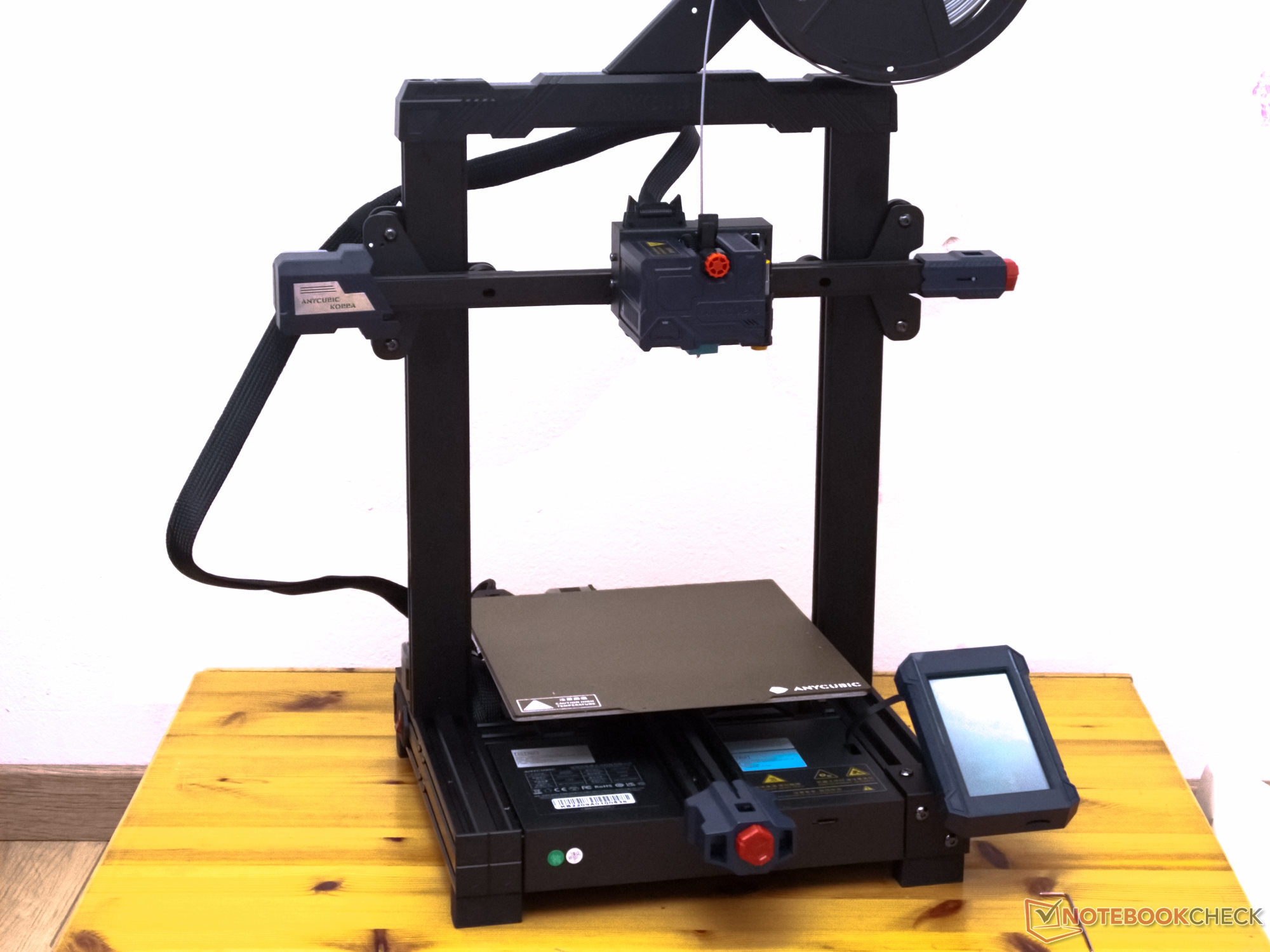

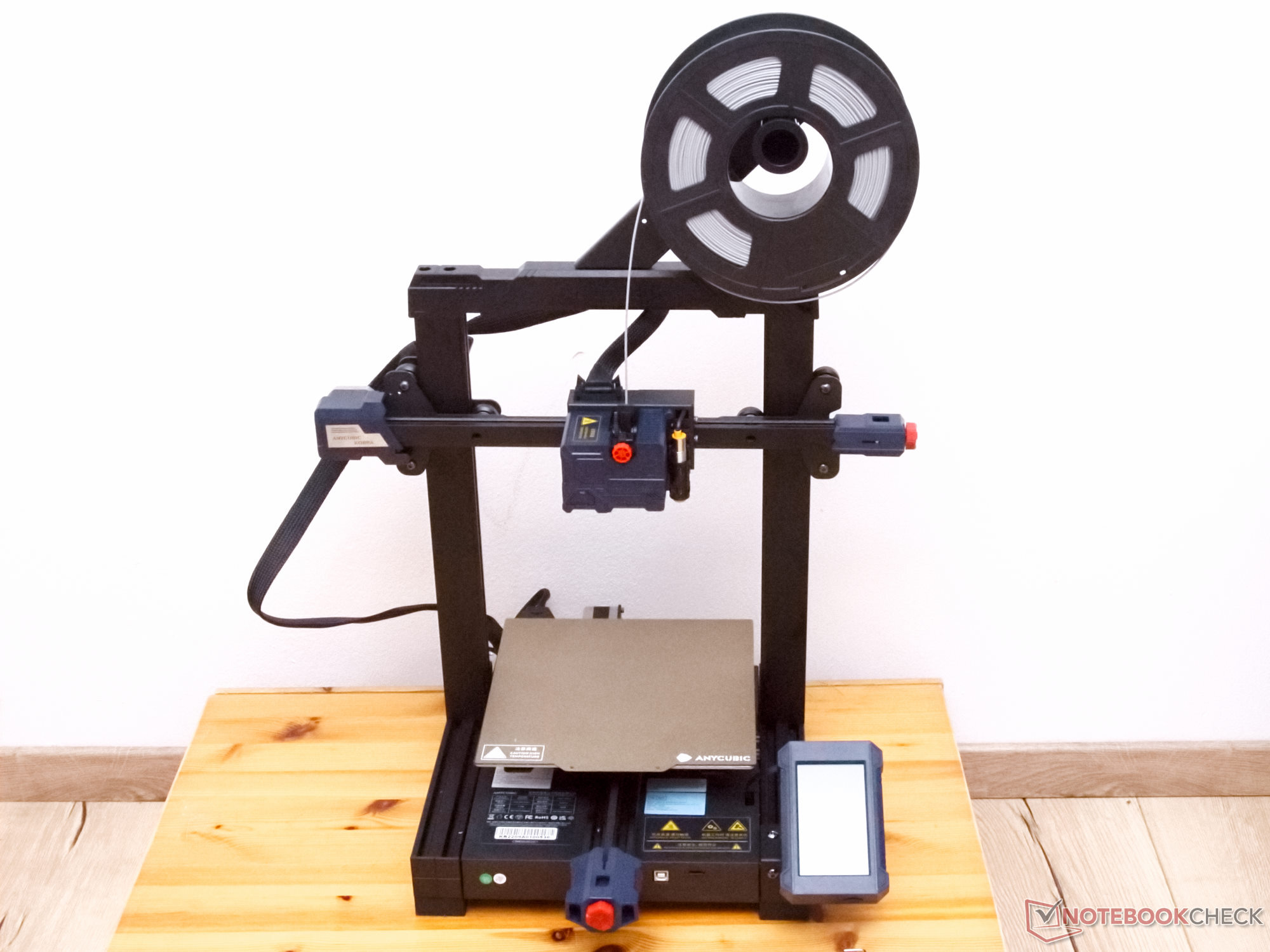

O Kobra Anycubic - Fornecido por Anycubic
O Kobra Anycubic - Fornecido por Anycubic

Considerando a qualidade de impressão, a Anycubic Kobra é bastante acessível. Os perfis Cura existentes oferecem um começo fácil, mas ainda precisam de algumas melhorias. Apenas os pequenos artefatos causados pelo acionamento direto podem ser irritantes.

Os verdadeiros pontos de crítica para a impressora 3D estão relacionados aos fios estanhados nos terminais de parafuso e às muitas peças plásticas ao redor da impressora. Mesmo não havendo nenhuma desvantagem perceptível em termos de estabilidade e rigidez devido à travessa superior de plástico, ainda há a questão da durabilidade das peças plásticas. Entretanto, a mesma questão surge ainda mais com os fios de arame estanhado. Devido ao fluxo frio da solda, a resistência de contato nas conexões de encaixe da prensa pode aumentar com o tempo. Isto pode resultar em danos ao dispositivo. A impressora 3D deve, portanto, receber manutenção em intervalos regulares. Todos os terminais de parafuso devem ser apertados e os cabos também devem ser verificados quanto a danos.

O desempenho da Anycubic Kobra está de acordo com o preço. Uma alta velocidade de impressão em potencial torna a impressora interessante também para os profissionais.

O que nós gostamos especialmente aqui é que a Anycubic Kobra é rápida de montar. A base de impressão é calibrada automaticamente, e há pouca necessidade de ajustar os perfis Cura fornecidos, além das retrações. A impressora 3D funciona após uma breve configuração e também oferece aos iniciantes uma entrada rápida na impressão 3D.


Preços e Disponibilidade

Anycubic oferece o Kobra Anycubic em sua loja a partir de 279 EUR (281 USD) com embarque a partir de um armazém europeu ou americano. Se você assinar a newsletter de Anycubic por e-mail, você pode economizar outros 20 EUR (20 USD) com o código POP20.
