MagyarTestando a impressora Anycubic Kobra Max 3D: Uma grande impressora para grandes objetos 3D
Anycubic está anunciando cinco novas impressoras 3D no segundo trimestre de 2022. Uma delas é a Anycubic Kobra Max. Esta enorme impressora 3D faz jus ao seu nome com seu volume de construção de 15,75 x 15,75 em x 17,72 em (400 mm × 400 mm × 450 mm). Além de seu tamanho, esta impressora 3D oferece algumas características especiais. Por exemplo, como no modelo anterior Viper, uma célula de carga é usada para o nivelamento automático do leito da malha.
Nossos testes mostram que a Kobra Max pode fornecer velocidades de impressão razoáveis, ao mesmo tempo em que oferece qualidade proporcional quando alguns parâmetros são ajustados ao trabalho em questão. Mas a US$ 569 não é apenas seu tamanho físico que deixa uma impressão. E devido a seu tamanho, seu consumo de energia também é relativamente alto.
Pelo menos em termos de tamanho, o Anycubic Kobra Max é um sucessor direto do Chiron, enquanto a própria tecnologia tende a ser baseada no mais novo modelo Anycubic Viper. Assim, a categoria de impressoras 3D de grande volume tem um recém-chegado com a mais recente tecnologia em suas fileiras
Especificações
Não é difícil discernir o Viper como predecessor do Kobra Max e, além dos ajustes relacionados ao tamanho, há poucas mudanças no projeto básico desta impressora. No entanto, a plataforma construída em aço mola revestida com PEI foi substituída por uma de vidro com revestimento de carboneto de silício.
| Anycubic Kobra Max | |
|---|---|
| Tecnologia Subjacente | FDM, FFF |
| limite de tamanho de impressão 3D | 400 mm × 400 mm × 450 mm ≅ 72 L (1ft 3¾ em x 1ft 3¾ em x 1' 5 11/16 in, aprox. 2 ½ cu ft) |
| Dimensões excluindo o cabo de alimentação | 80 cm × 83 cm × 72 cm (2ft 7 ½ em x 2ft 8 11/16 em x 2ft 4 3/8 in) |
| Cinemática | Calibração Prusa/Mendel XYZ |
| Extrusora | Extrusora de engrenagem dupla Bowden com um Hotend Vulcano |
| Placa do sistema Microcontrolador | Placa Trigorilla Pro A V1.0.4 HDSC hc32f460 |
| Firmware na unidade de teste fornecida | Anycubic Kobra Firmware (Derivado de Marlin) GCode-Compatível |
| Driver de motor passo a passo | 1/256 passo de interpolação de motor passo com cabeçotes de pinos soldados |
| Portos | micro SD, USB Tipo B |
| Controlador | tela interna sensível ao toque (conexão serial via USB) |
| Fonte de alimentação | fonte de alimentação interna 110 V - 240 V a 24 V |
| Site do fabricante | Anycubic |
Montagem e Configuração
A impressora 3D grande é entregue por Anycubic em uma caixa de papelão adequadamente grande. Ela contém todas as ferramentas necessárias para a montagem, bem como algumas peças de reposição. Embora a Kobra Max não tenha sido desmontada em demasia, você deve levar seu tempo ao montá-la. Devido ao grande tamanho desta impressora 3D, quase todas as peças são um pouco pesadas, e você deve reservar um total de uma hora para a montagem e configuração inicial. Como a estrutura é aparafusada à base, ela tem dois estabilizadores de suporte do pêndulo. Para evitar torcer a estrutura, é particularmente importante garantir que estes estabilizadores fiquem soltos antes de apertar os parafusos de montagem. Há algumas questões em aberto em torno do roteamento dos cabos da impressora, pois as instruções de montagem Anycubic ainda não são muito precisas. Mesmo com instruções claras sobre qual conector vai para qual tomada nossa montagem de teste dá uma impressão decididamente desordenada.
A impressora montada pesa bem mais de 20 kg (44 lbs), então você deve decidir onde colocá-la antes de montá-la. Devido ao tamanho do Kobra Max, mover a unidade mesmo a pequenas distâncias não é tão fácil, especialmente porque a impressora com mais de dois pés e meio de largura pode ter dificuldade de encaixar através de uma estrutura de porta normal.
Gerenciamento de cabos
Embora ainda pareça relativamente arrumada sob as tampas, esta impressora 3D carece de uma boa maneira de canalizar os cabos para a cabeça de impressão e para o drive X. Os dois fios de cabo ficam soltos em ambos os lados do Kobra Max e o fio do cabo para o leito da impressora parece um pouco curto. Além disso, ao trabalhar a parte traseira do leito de impressão, os cabos não parecem ter a latitude necessária para manobrar. Com o tempo, isto pode levar a danos nos cabos. Também não há conduítes para os cabos que se conectam à tela sensível ao toque. Em resumo, estaríamos procurando uma melhor canalização para todos os cabos que emanam da base da unidade.
A placa-mãe
A placa Anycubic Trigorilla Pro A V1.0.4 vem com apenas conectividade mínima nua. As opções de atualização para DIYers simplesmente não são fornecidas. Simplesmente não é possível determinar exatamente quais motoristas de motor passo a passo estão escondidos atrás da unidade de solda e resfriamento que estão envoltos neles
O microcontrolador é um HDSC hc32f460. Seu chip de 32 bits com um Cortex-M4-CPU funciona a 200 MHz e fornece uma abundância de potência computacional. Para evitar sobrecarga dos componentes das placas do sistema Trigorilla - seu leito de impressão requer alta amperagem - o Kobra Max tem sua própria unidade de controle de energia externa.
moldura de impressora 3D

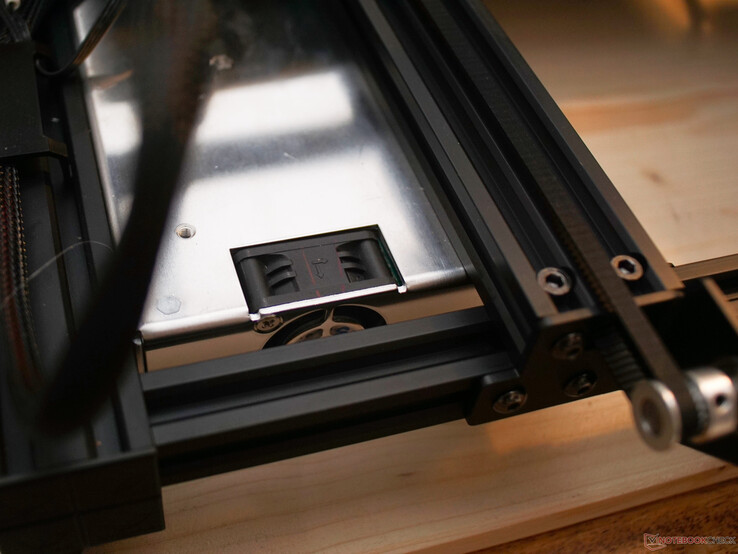

Dois estabilizadores Pendulum proporcionam a tão necessária estabilidade desta unidade. Como é comumente o caso das impressoras 3D atuais, suas partes móveis funcionam em uma combinação de Extrusões de alumínio com ranhura em V e D-Rollers. Esta solução bastante rigidamente configurada mostra suas limitações como resultado direto do comprimento de alguns dos perfis. Embora não faltem os perfis de 40 mm x 40 mm (1 9/16 polegadas x 1 9/16 polegadas) implementados na Base, a extrusão de alumínio de 20 mm(13/16 polegadas) 2020 para a cabeça de impressão parece inapropriadamente flexível
O leito de impressão, por outro lado, parece particularmente bem estabilizado. Um total de 12 cilindros D escorrem de duas hastes de perfil. O único problema que se apresentou foi o ajuste dos ajustes para que as rodízios girassem livremente. Em nosso teste, a linha fixa do lado direito foi primeiramente alinhada com os rolos sobre as porcas excêntricas, seguida pela esquerda. Um desafio que surge ao fazer isto é a expansão térmica não insignificante da base da impressora. Mesmo teoricamente, o grande leito da impressora de alumínio ao qual o vidro Carborundum é fixado, se expandirá quase um milímetro quando aquecido a 60 °C (140 °F). Durante os dez dias em que a impressora 3D foi colocada à nossa disposição para testes, tivemos que ajustar nossas configurações em várias ocasiões
O eixo Z é alimentado por dois motores e fusos rosqueados que são sincronizados por meio de uma correia dentada. O uso de molas de compressão nas porcas T-8 proporciona uma operação sem folga da correia.
Controle de impressora
O Anycubic Kobra Max é acionado por uma tela sensível ao toque ou via USB utilizando aplicações como o Pronterface. O menu da tela sensível ao toque está claramente disposto. Os valores numéricos podem ser inseridos através de um contador com botões mais/menos ou através de um campo de entrada numérico. O layout claro do menu não oferece, entretanto, muitas opções de controle além do padrão, nivelamento de leito conforme, pré-aquecimento e mudança de filamento. E enquanto a impressão está em andamento, apenas ajustes que governam a velocidade de impressão, temperatura, velocidade do ventilador e os LEDs embutidos no cabeçote da impressora estão disponíveis.
A falta é uma ferramenta inteligente para estabelecer o offset do eixo Z necessário e a capacidade de modificar o multiplicador de extrusão. É somente quando conectada a um computador que esta impressora 3D pode ser feita para ter um bom desempenho.
Desempenho
Cama da impressora
O leito da impressora revestido de carboneto de silício não é exatamente nivelado como tal, mas as qualidades de adesão são boas uma vez que o processo de nivelamento automático do leito é concluído e são feitos ajustes no offset do eixo Z. O vidro Carborundum é fixado aqui com seis grampos em uma placa de alumínio com o elemento de aquecimento. Além disso, o leito de impressão é fornecido com isolamento térmico fino na parte inferior.

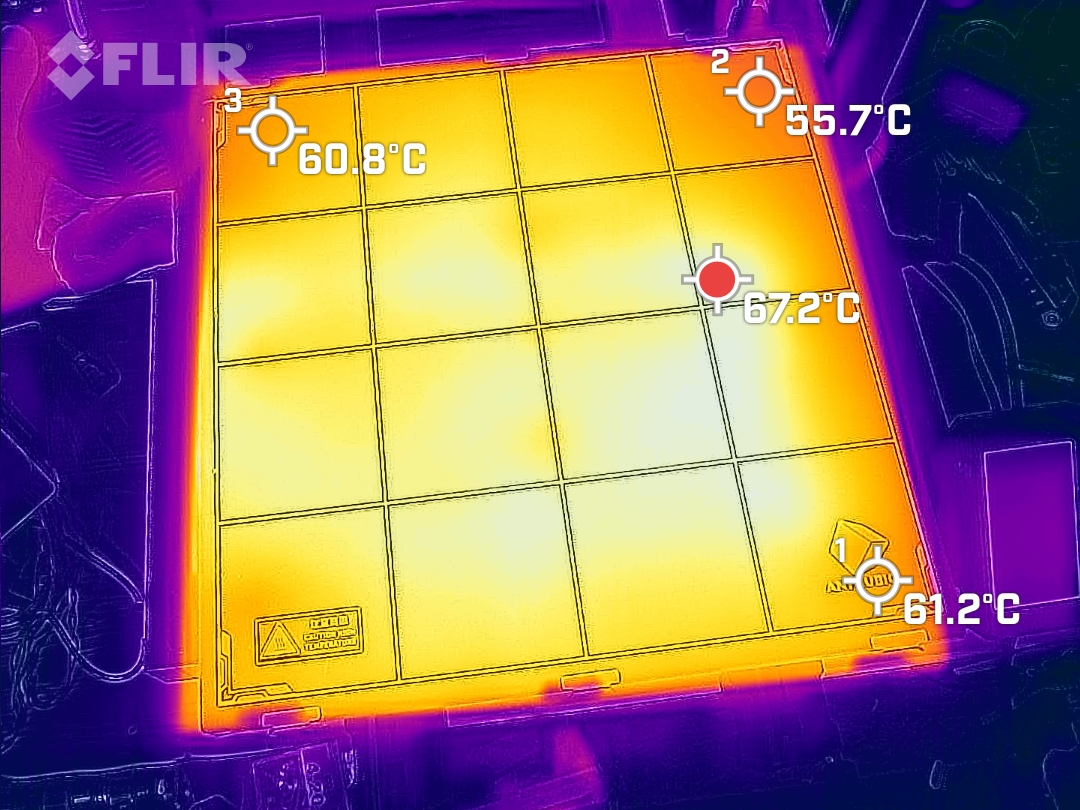

O leito da impressora é aquecido através da fonte de alimentação 24 V DC e utiliza até 400 W. No entanto, leva cerca de cinco minutos para aquecer de cerca de 20°C (68°F) a 60°C (140°F) por causa da grande área envolvida. O firmware permite até 110 °C (230 °F), tornando difícil para o Anycubic Kobra Max processar o ABS. A imagem térmica mostra uma queda de temperatura sobre uma margem de aproximadamente duas polegadas ao redor das bordas. Caso contrário, a distribuição de calor sobre este grande leito de impressão parece relativamente uniforme. Entretanto, não determinamos nenhuma degradação da aderência ao longo das bordas. É bem provável que a diferença de temperatura, medida pelo Flir One Pro, seja menor do que a diferença de temperatura real, pois a emissividade da superfície não foi medida no avental.
Hotend e Extrusora
Uma extrusora estilo BMG e um hotend Vulcano fazem um ótimo trabalho no Anycubic Kobra Max. Os tubos de aproximadamente 45 cm (um pé e meio) de PTFE entregando o filamento à unidade são pouco perceptíveis em nossos resultados de impressão. Como é bastante comum para as extrusoras de engrenagem dupla, um som de assobio é audível a cada retração. O cabeçote de impressão e a estrutura geral deste modelo não são significativamente diferentes daqueles da Viper Anycubic e o processo bastante incomum de nivelamento automatizado da cama também é implementado aqui. Ao baixar o bico do cabeçote de impressão em pontos de contato individuais, uma célula de carga determina o tempo. O que é perceptível com o Kobra, no entanto, é um leve desvio dos parâmetros especificados. Isto se deve à flexibilidade um tanto alta do eixo X e do leito de impressão. Esta flexibilidade do eixo X é menos pronunciada nas bordas do leito de impressão e está no seu ponto mais alto no centro do leito de impressão. Isto resulta em uma distorção em forma de sela que é captada pelo sensor ABL. Entretanto, não identificamos nenhum problema durante nosso período de teste bastante curto, exceto uma pequena sobre e subextrusão nas respectivas áreas da primeira camada. A cabeça de impressão também é equipada com uma pequena luz LED e dois ventiladores radiais que são posicionados ao lado do hotend e da célula de carga.
O clone BMG pode proporcionar uma alta taxa de fluxo no teste de extrusão. Somente com a vazão requerida de 20 mm³/s (cerca de ¾ in3/s) é que o fluxo do filamento é cortado. Isto proporciona uma velocidade máxima de impressão calculada de cerca de 180 mm/s (pouco mais de 7 polegadas/s) dada uma largura de extrusão de 0,044 mm (44 μm) e uma altura de camada de 0,2 mm (200 μm).
Entretanto, enquanto se imprime de fato, a contrapressão no bico aumenta. Os primeiros problemas reais tornam-se aparentes em nosso cenário de teste a velocidades superiores a 140 mm/s(5½ in/s). A uma velocidade de impressão de 150 mm/s (5,9 in/s), os primeiros furos aparecem na saída do teste de impressão. Dado o tamanho potencial da produção impressa de Anycubic Kobra Max, velocidades de impressão mais altas parecem um pouco desejáveis. Uma abordagem alternativa para alcançar velocidades de impressão mais rápidas seria implantar um bico maior. Especialmente com objetos grandes, o uso de bicos de 0,6 mm ou 0,8 mm poderia economizar tempo significativo. Anycubic fornece apenas um único bico de 0,4 mm Volcano.
Qualidade de impressão
O cartão micro-SD que veio com nosso dispositivo de teste inclui um perfil Cura que usamos não modificado para nossos procedimentos de teste de qualidade de impressão de referência. Anycubic recomenda utilizar velocidades de impressão relativamente altas de até 80 mm/s (3,15 in/s).
Resultados robustos criam uma impressão favorável da capacidade de impressão em balanço do dispositivo. Mesmo a um ângulo de 70° não há problemas visíveis. Há alguns sinais de cordas e manchas, mas estes são muito limitados. Mesmo entre paredes finas e em espaços entre agulhas pequenas, os fios de plástico são pouco perceptíveis. E por último, o portão impresso e o botão rotativo foram encontrados como móveis, embora a quebra de pequenos fios de plástico fundidos em qualquer um deles tenha sido um pouco difícil.
Com relação à precisão dimensional, o maior desvio medido foi de 0,08 mm (80 μm). Ou seja, a extrusora fornece menos plástico do que o suposto pelo cortador. Isto também pode explicar as leves subleituras de nossas medidas de teste. A aderência ao leito de impressão de nossa amostra de teste foi excelente e nenhum dos cantos mostrou sinais de elevação ou embrulho.
Na prática, esta grande impressora 3D funciona sem falhas e não há praticamente nada com que se possa encontrar falha, a não ser subextrusão insignificante. O perfil de impressão Cura funciona bem e permite que a qualidade e a velocidade de impressão atinjam níveis de desempenho muito bons.
Segurança
O mecanismo de desligamento por falha de temperatura de nossa unidade de teste e a proteção contra o escape de temperatura funcionaram bem em todos os casos. A impressora detecta tanto os cabos sensores em curto-circuito quanto os desligados e desliga os elementos de aquecimento correspondentes, conforme necessário. Ao aquecer ou resfriar artificialmente o aquecedor ou o leito de impressão, a impressora 3D também corta a energia dos elementos de aquecimento.
Fatores ambientais
Se não fosse o alto ventilador da fonte de alimentação de 500 watts, a impressora 3D poderia ser muito silenciosa. No entanto, o sistema de ventilação acionado pela demanda afoga de longe todos os outros ruídos gerados pela impressora 3D. Quando este ventilador não está funcionando, o medidor de nível sonoro Voltcraft SL-10 mede um volume máximo de 48 dB(A) de uma distância de um metro (~3,3 pés). Assim que o ventilador de alimentação é necessário, o volume de som aumenta para cerca de 57 dB(A). Devido ao desenho aberto da impressora 3D, os cheiros do plástico derretido são dispersos na sala.
Consumo de energia

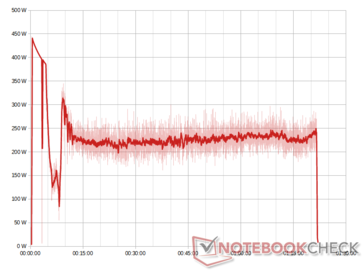

O consumo de energia do Anycubic Kobra Max pode ser relativamente alto, se você comparar esta impressora 3D com dispositivos menores, tais como o Artillery Genius Pro. Medimos o consumo de energia com uma Voltcraft SEM 6000 enquanto imprimíamos uma impressora 3DBenchy. A necessidade de energia para o leito de impressão aquecido a 60°C(140 °F) está em torno de 230 W após o aquecimento inicial. Devido ao tamanho do leito de impressão, a perda de calor devido à convecção é bastante alta. Para economizar energia, vale a pena reduzir a velocidade do ventilador para resfriar um objeto ou para usar os ventiladores somente quando eles são necessários. Além disso, para muitas impressões PLA, a temperatura do leito de impressão pode ser reduzida em 10oCapós a impressão da primeira camada.
Em um teste subseqüente utilizando estes ajustes de economia de energia, o consumo de energia do Kobra Max caiu por uns bons 100 W e por quase 200 W durante o período de aproximadamente 4 minutos de resfriamento. Enquanto a qualidade das duas bancadas 3D não difere muito, as configurações de economia de energia propostas requerem 140 horas watt a menos.
Veredicto
Devido a seu tamanho, a impressora Anycubic Kobra Max 3D certamente não é adequada para todos. Se você quiser tirar o máximo proveito das capacidades desta impressora 3D com sua cama de impressão de 400mm x 400mm (16in por 16in), você deve ter como objetivo obter uma compreensão sólida das configurações da impressora 3D e do software de corte que vem com seu dispositivo, pois são muitos e variados. Pequenos ajustes no perfil Cura podem reduzir o tempo de impressão de objetos maiores em dias. Deve-se também estar ciente de que as impressões que aproveitam a capacidade de impressão de grande volume do Anycubic Kobra Max podem levar vários dias. Além dos problemas que podem surgir devido às dimensões do dispositivo, nossos testes do Anycubic Kobra Max foram convincentes. De uma perspectiva de qualidade, os resultados estão de acordo com muitas outras impressoras 3D.
Se seus projetos requerem grandes quantidades de imóveis, você pode confiar no Anycubic Kobra Max. Nossos testes mostraram que esta impressora 3D funciona de forma consistente e proporciona resultados de alta qualidade.
O alto consumo de energia é provavelmente nossa maior crítica ao dispositivo. Embora alguma energia possa ser economizada com ajustes apropriados no perfil de corte, as impressoras menores são, em última análise, a escolha certa para peças menores. Se você precisar imprimir peças grandes mais rapidamente, você também deve considerar outros tamanhos de bico. O bico de 0,4 mm instalado no hotend Vulcano é universalmente considerado uma escolha apropriada, mas diâmetros de furo e larguras de extrusão maiores podem acelerar muito a impressão 3D, enquanto o nível de detalhes muitas vezes diminuirá apenas marginalmente.
Preços e Disponibilidade
O Anycubic Kobra Max está agora disponível no site Anycubic, AmazôniaeBay e AliExpress, a partir de US$ 569.
Fontes
Referências e suprimentos
modelos 3D

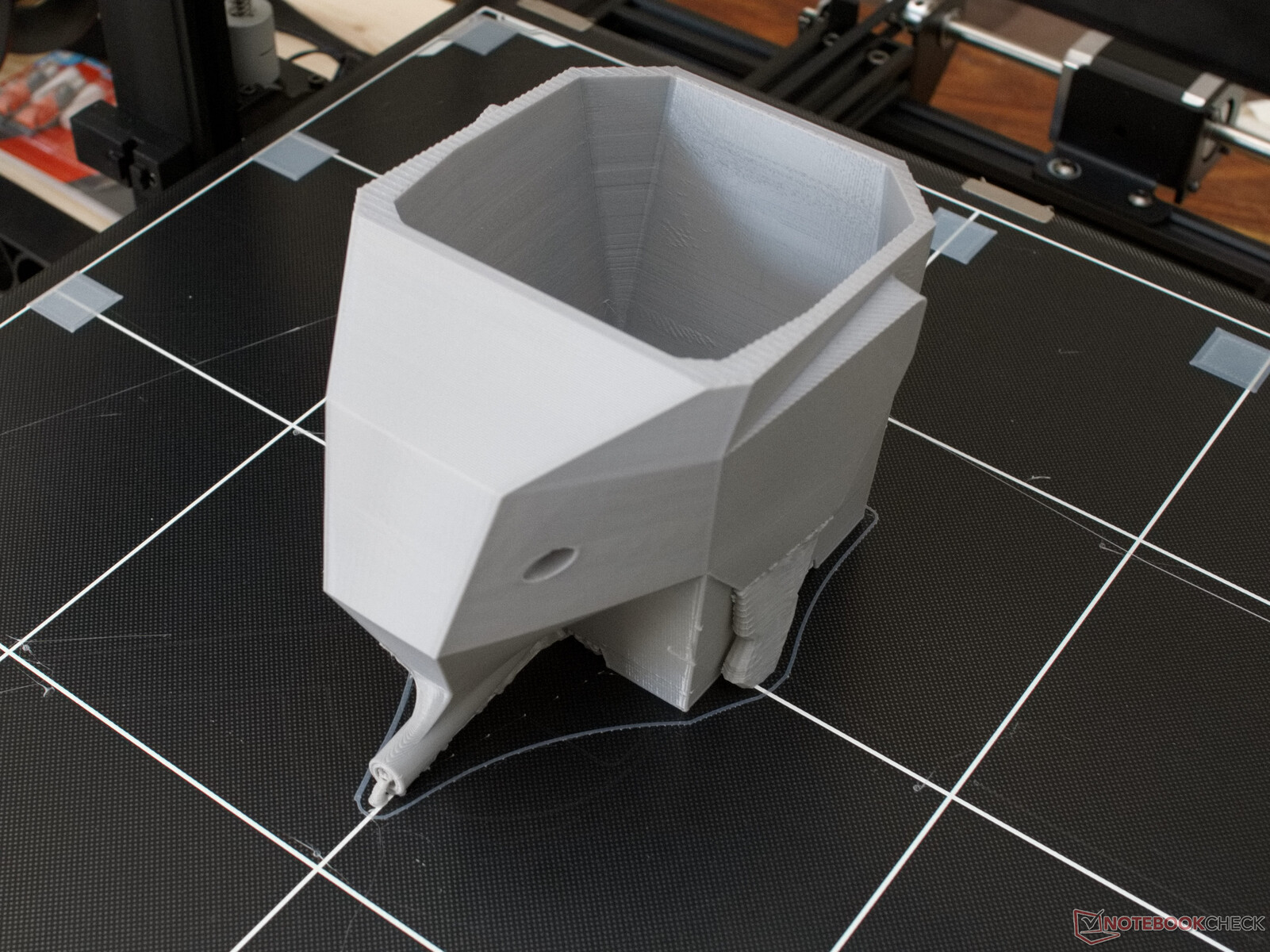

Drenador de talheres Jumbo Elephant por aleiovanevcp - Thingiverse
Cestas à prova de pão por MEH4d - Thingiverse
Referência da impressora FDM por MarcImay da Notebookcheck - Thingiverse

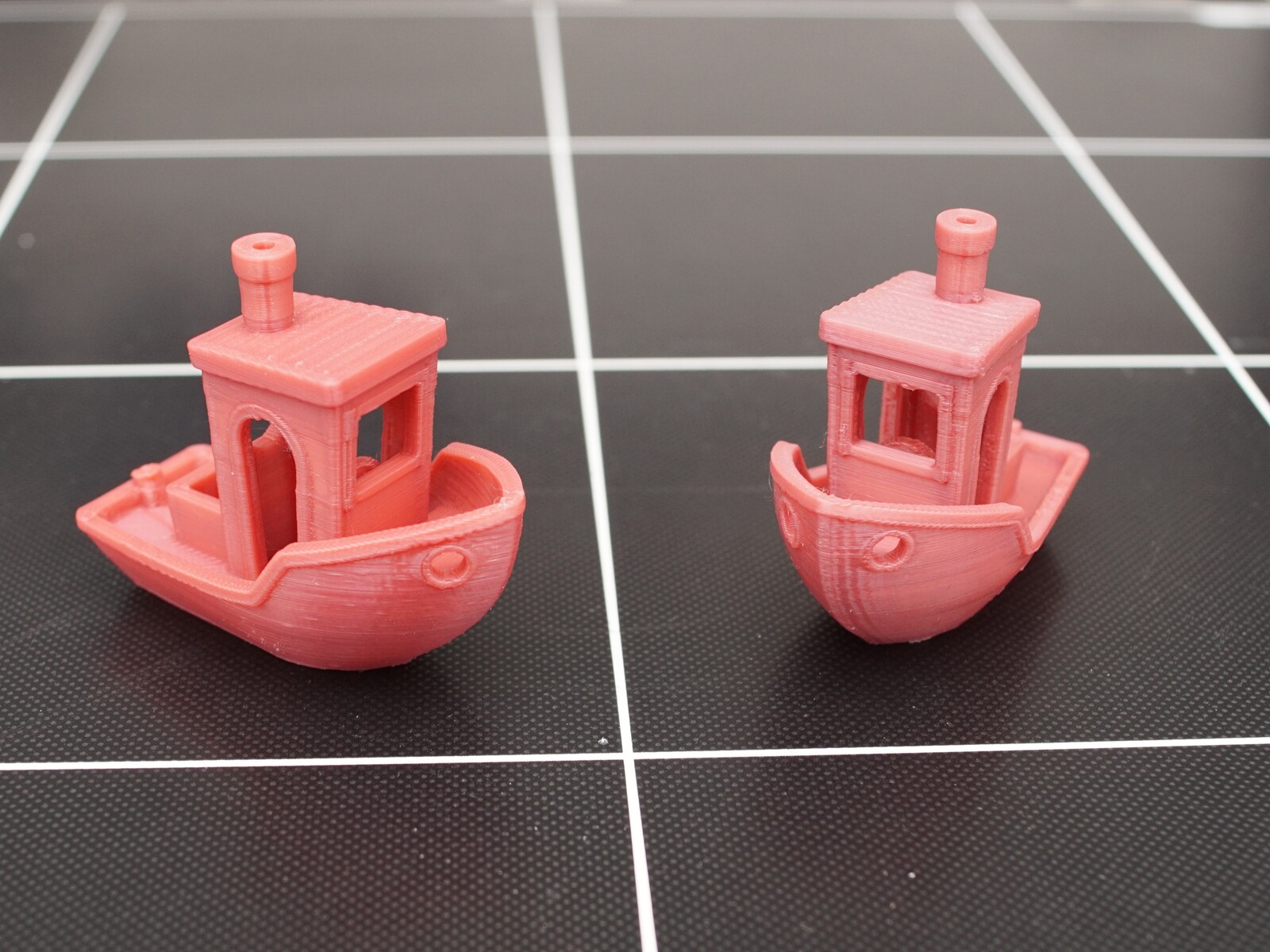

#3DBenchy - O alegre teste de tortura de impressão 3D
