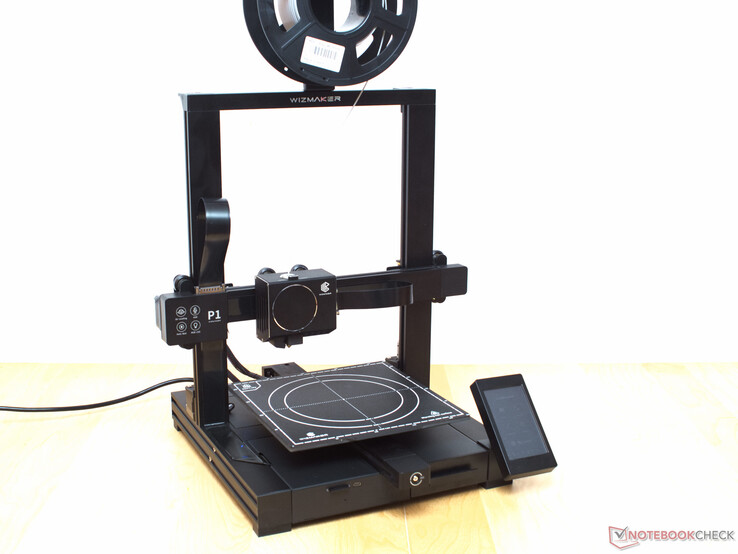

MagyarRevisão do Wizmaker P1: impressora 3D com controle de voz em um design elegante
O Wizmaker P1 foi lançado com mais ou menos sucesso no Kickstarter. Repleto de muitas características, a pequena impressora 3D é atraente principalmente devido ao seu design. O visual claro e fácil de usar da Wizmaker P1 lembra mais a Bauhaus ou Apple do que os concorrentes brincalhões da Creality, Anycubic ou grandes players similares entre os fabricantes de impressoras 3D. Ao mesmo tempo, o P1 é arrumado e oferece algumas características que somente algumas poucas impressoras 3D podem apresentar. Desde a Halo Bed até o assistente de voz e pequenas coisas práticas como a gaveta de ferramentas, há muito a descobrir.
O modelo de teste fornecido a nós é uma unidade de pré-produção. Certos aspectos de desempenho e design podem não corresponder ao produto final. Entretanto, tivemos a certeza de que não haverá mais ajustes no hardware, exceto por sua cor.
Dados técnicos
Com relação à funcionalidade pura, o Wizmaker P1 não é muito diferente de muitas outras impressoras 3D no projeto desenvolvido pela Creality, com perfis de alumínio com ranhura em V e rolos D. Mas a extrusora de acionamento direto, a cama de impressão revestida com PEI com aquecimento de três zonas e o controle por voz som somam a uma experiência de usuário ligeiramente diferente para esta impressora 3D.
| Wizmaker P1 | |
|---|---|
| Tecnologia utilizada | FDM, FFF |
| Volume máximo de impressão | 220 mm × 220 mm × 265 mm ≅ 12,8 L 8 ,6 in × 8,6 in × 10,4 in ≅ 781 cu in |
| Tamanho da instalação sem cabo | 42 cm × 41 cm × 72 cm 16,5 in × 16,1 in × 28,3 in (w×d×h) |
| Sistema de movimento | X, Y, Z Acionamento único de acordo com Prusa/Mendel |
| Extrusora | Extrusora de acionamento direto |
| Placa principal Microcontrolador |
Placa Wizmaker V 1.0.2 GigaDevice GD32F303-RET6 Cortex M4 120 MHz; 512 kb Flash; 64 kb RAM Chipintelli CI1122 assistente de voz off-line |
| Firmware do dispositivo de teste | Wizmaker Firmware V1.0.1 |
| Driver do motor passo-a-passo | TMC 2208 motor passo-a-passo soldado com interpolação de 256 passos |
| Conectores | SD, USB Tipo C |
| Controle | Tela sensível ao toque, interface serial via USB, controle por voz |
| Fonte de alimentação | Fonte de alimentação interna 110 V - 240 V a 24 V |
| Página do fabricante | Wizmaker |
Estrutura e configuração

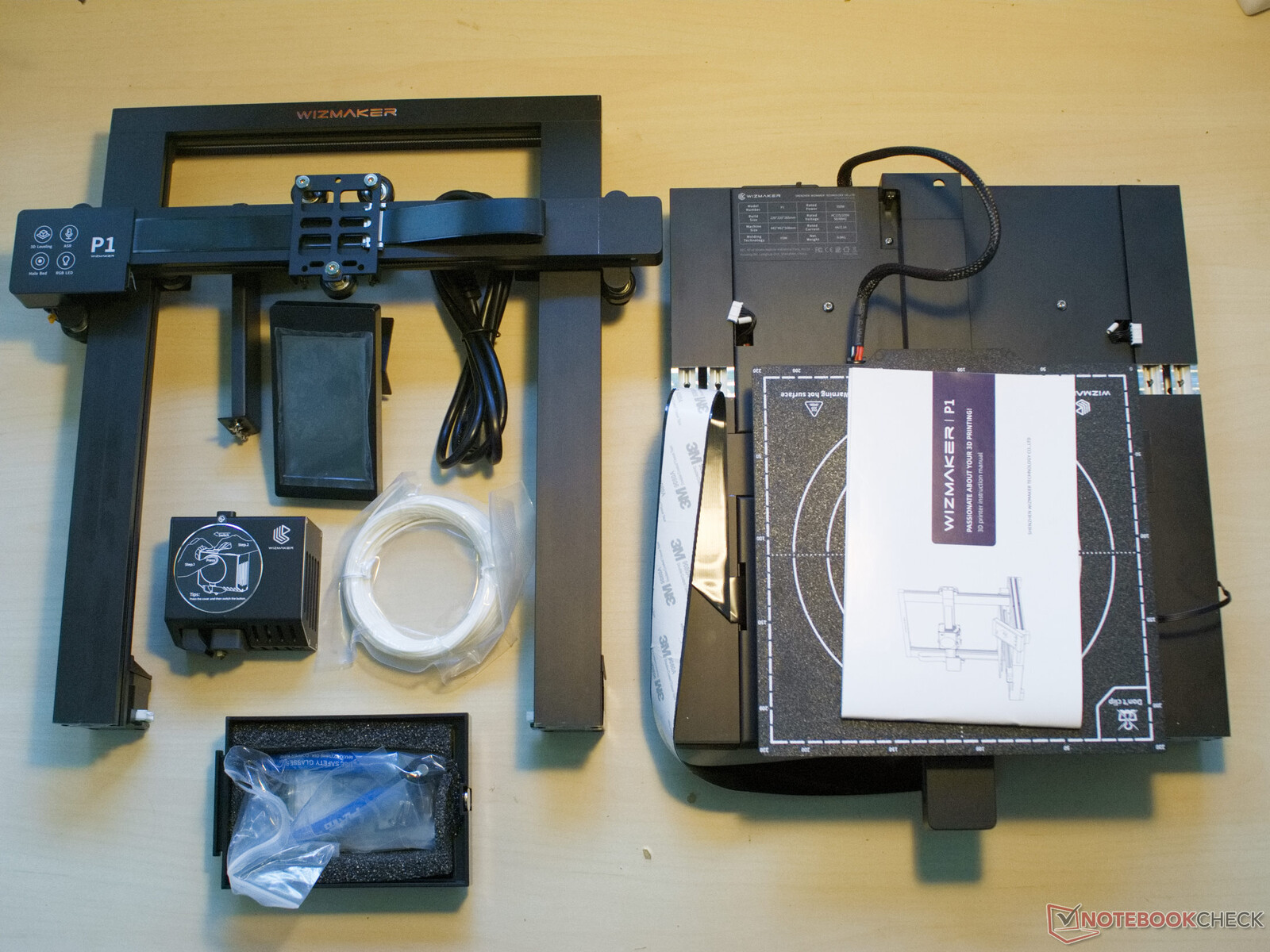

Não há muitas peças pequenas na embalagem do Wizmaker P1. A base, tela, arco e extrusora são montados rapidamente em apenas algumas etapas. Os nove parafusos necessários para isso são embalados em três sacos descritos nas etapas de montagem. Não há muitas conexões de cabos a serem feitas. A única dificuldade durante a montagem pode ser o cabo de fita para o X-Carrier. Isto tem que ser conectado à estrutura por meio de fita adesiva dupla face. Esta etapa é um pouco tediosa, mas o cabo de fita deve ser colado no centro da estrutura para obter uma aparência geral agradável.
O pacote inclui todas as ferramentas necessárias para a montagem, um cortador de embutir e algum filamento. Ao desempacotar a impressora 3D, surgiu a suspeita, por um breve momento, de que as pequenas peças estariam faltando. No entanto, elas foram bem embaladas na bandeja na parte inferior direita da unidade base.
Gerenciamento de cabos
Tanto por fora como por dentro, quase nenhuma falha no gerenciamento de cabos é visível graças aos cabos de fita. Na base, todos os cabos são combinados em um único feixe de cabos protegidos. Graças aos cabos-fios, há pouco potencial para problemas no exterior também.
Os feixes de cabos para o leito de impressão da auréola, por outro lado, poderiam se beneficiar de um alívio de tensão um pouco mais longo, mas, em última análise, também não há preocupações aqui.

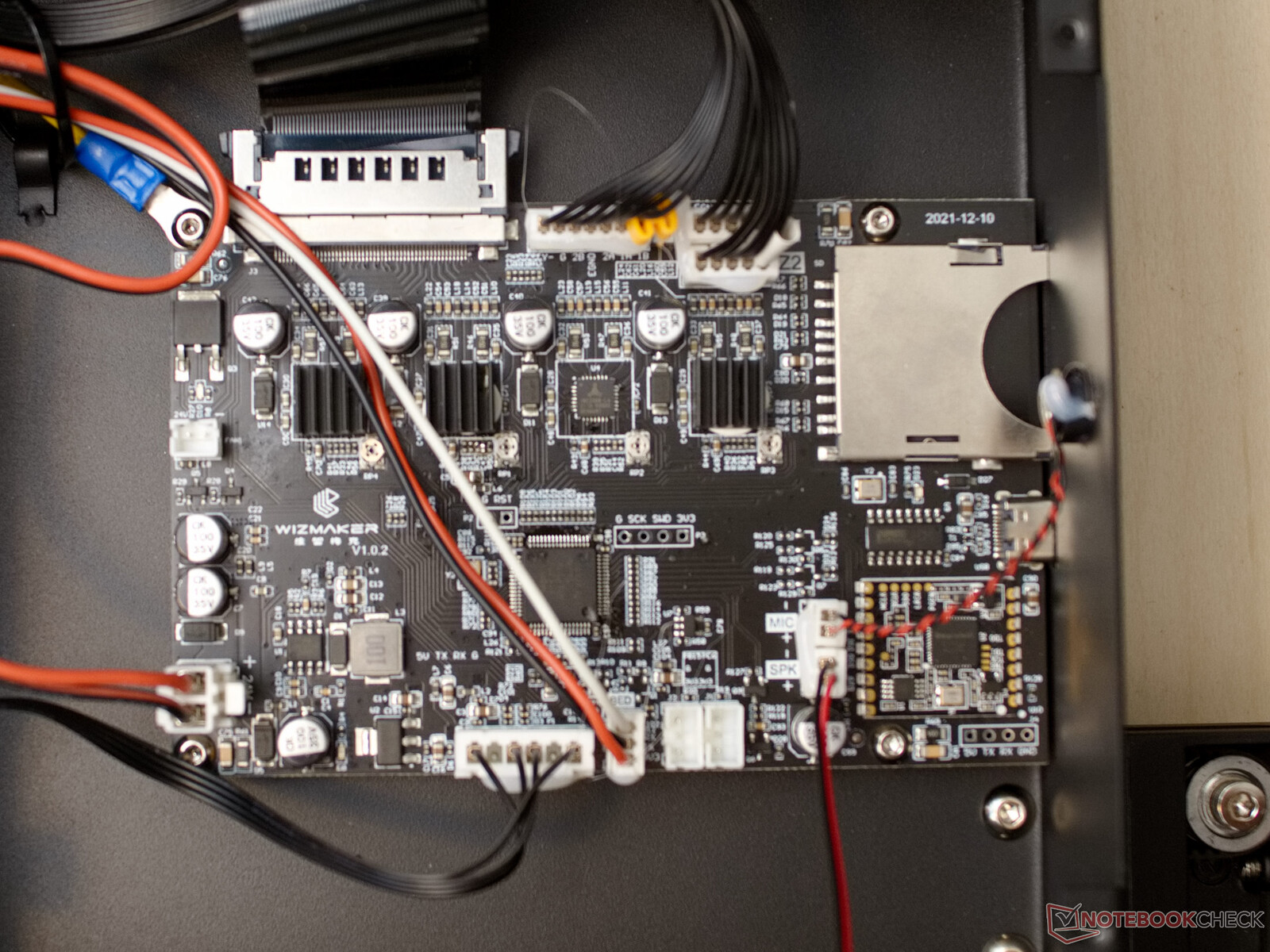

Placa principal
O quadro principal do Wizmaker P1 parece muito arrumado no início. Como a maioria das conexões é feita via cabo fita, há apenas algumas conexões na placa Wizmaker. Uma conexão de terra protetora (PE) também é feita a todas as partes da impressora 3D através da placa principal e do cabo de fita. Infelizmente, isto é visto muito raramente em impressoras 3D.
Na placa principal estão quatro condutores de motor passo-a-passo soldados TMC2208 da empresa alemã TRINAMIC Motion Control GmbH & Co. KG. Estes asseguram uma operação silenciosa, porém poderosa, do Wizmaker P1. Como todos os ventiladores aqui são controlados pela demanda, o dispositivo também é frequentemente bastante silencioso em operação.
Moldura

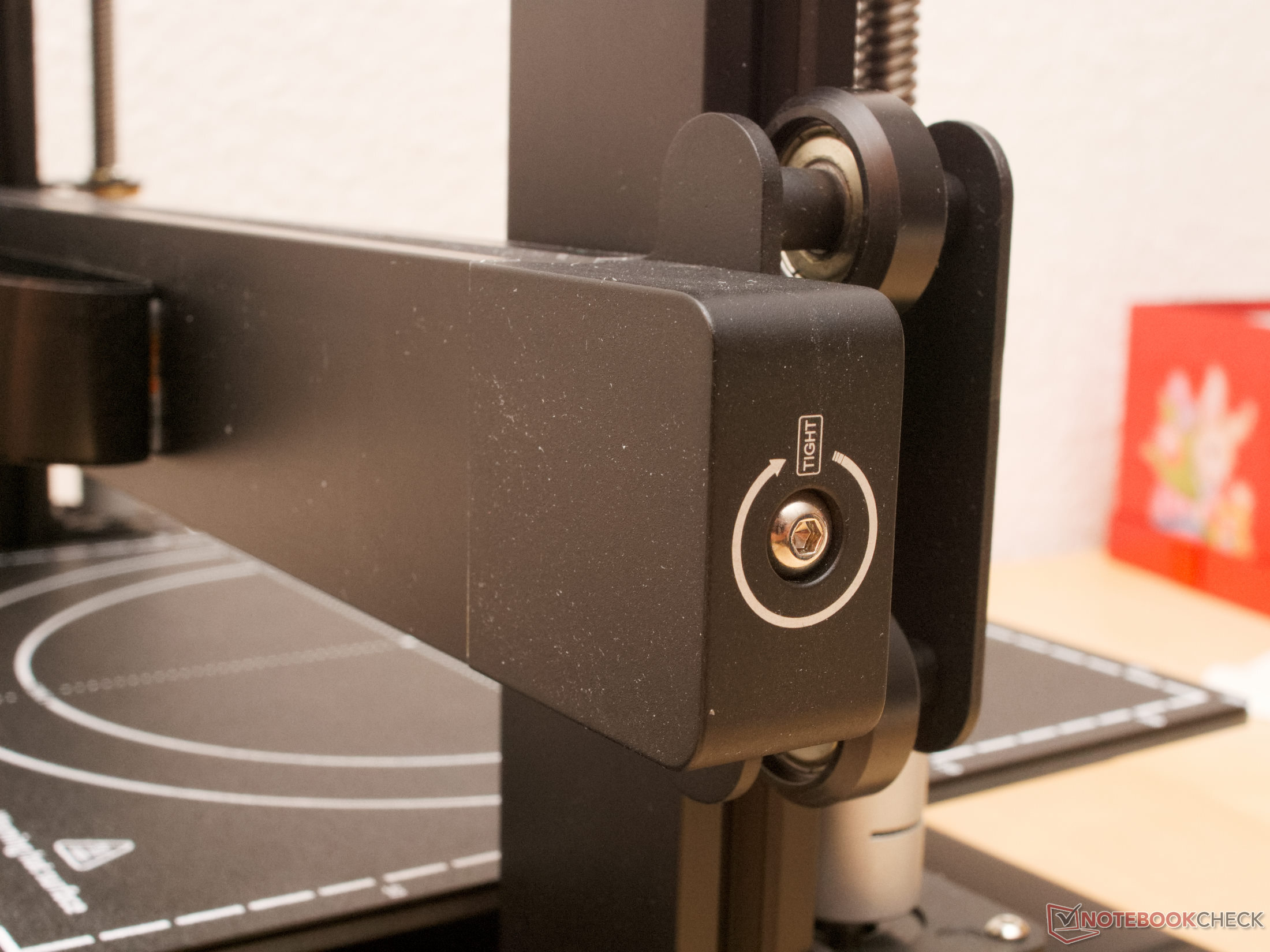

As extrusões estáveis de alumínio com ranhuras em V com recortes fresados em ângulo e bordas retas fornecem à nossa unidade de revisão uma estrutura estável que também pode suportar as tensões das altas velocidades. O projeto do Wizmaker P1 é particularmente detalhado. Quase se pode pensar que os projetistas da Apple tinham uma mão na massa. O design também é funcional. Os tensionadores de correia nos eixos X e Y são feitos de metal e têm uma aparência visual e funcional impecável com suas bordas arredondadas.
A base é estável com extrusões de 40 mm × 40 mm (~1,6 in x 1,6 in). As coberturas metálicas pintadas protegem a eletrônica. O eixo X também é resistente com sua extrusão de 20 mm × 40 mm (~0,8 pol. x 1,6 pol.). O eixo Z é acionado por dois motores de passo acoplados com fusos rosqueados T8. Assim, os movimentos em todas as três direções principais são executados precisamente.
Nossa unidade de pré-série é preta lisa. Os modelos da série posterior serão entregues em uma combinação de cinza e preto.
Controle

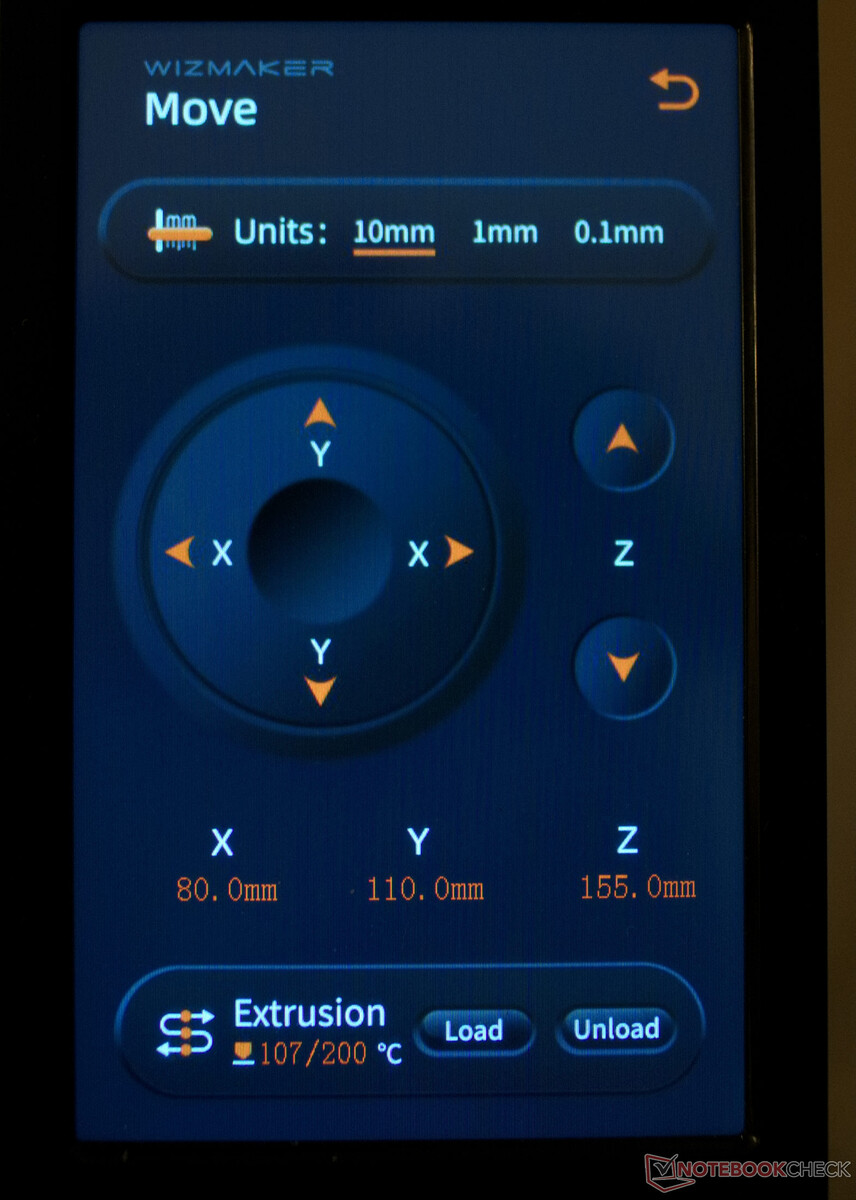

Além de uma conexão USB e a tela tátil, o assistente de voz integrado também está disponível para controlar o Wizmaker P1. A interface do usuário da tela sensível ao toque é um pouco estranha no início, mas, em última análise, muito funcional e bem projetada. Um assistente suporta a configuração inicial e explica todas as etapas em detalhes.
O assistente de voz está off-line e só fala inglês. O Chipintelli 1122 é o responsável por isso. Este chip pode ser pré-programado com muitos comandos de voz, que são então reconhecidos e executados de forma confiável, pelo menos no caso do Wizmaker P1. A impressora 3D reconhece 22 comandos diferentes, que vão do pré-aquecimento ao nivelamento automático do leito da malha até o início das impressões 3D. A frase de ativação do Wizmaker P1 é "Hello Wizmaker", ao qual a impressora 3D sempre responde com "I'm coming".
Desempenho
O leito de impressão, extrusora e sistema de movimento funcionam de forma confiável para o Wizmaker P1. Pequenos pontos de crítica podem ser explicados pelo status de pré-produção, especialmente para nosso dispositivo de teste. Mas em geral, concluímos que o Wizmaker P1 é bem desenhado e pode impressionar com altas velocidades e boa qualidade.
Cama de impressão

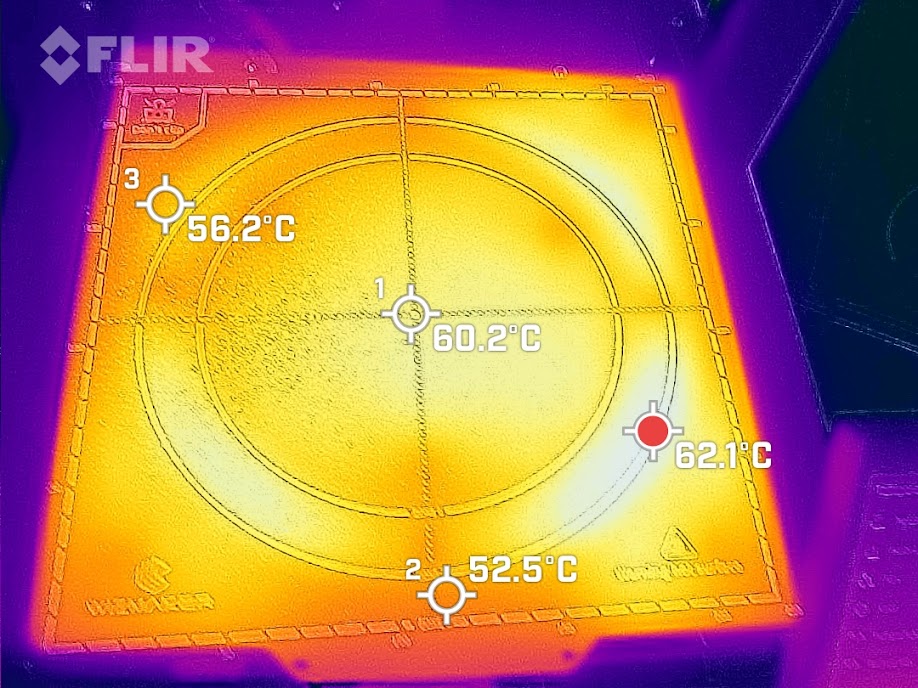

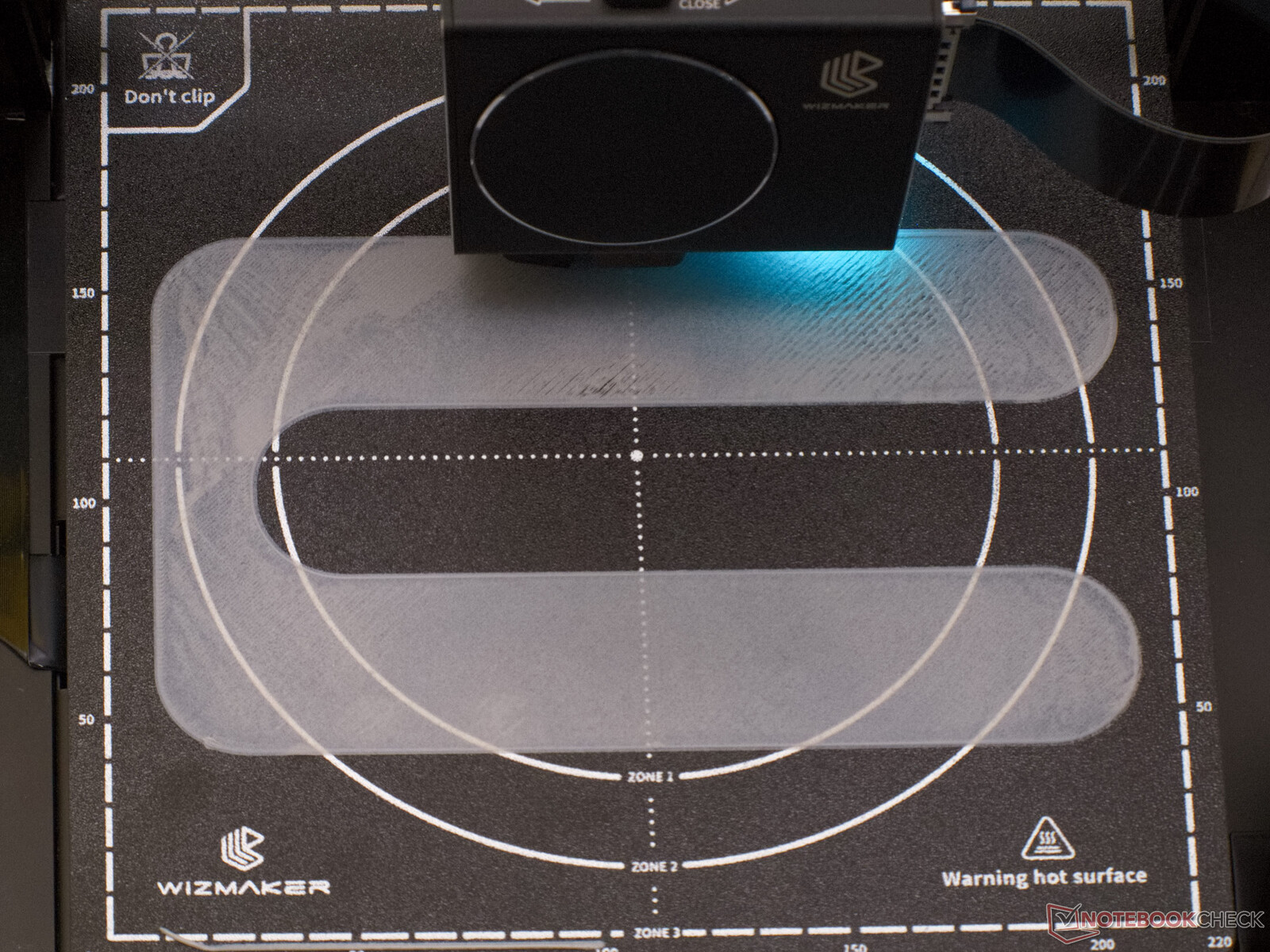

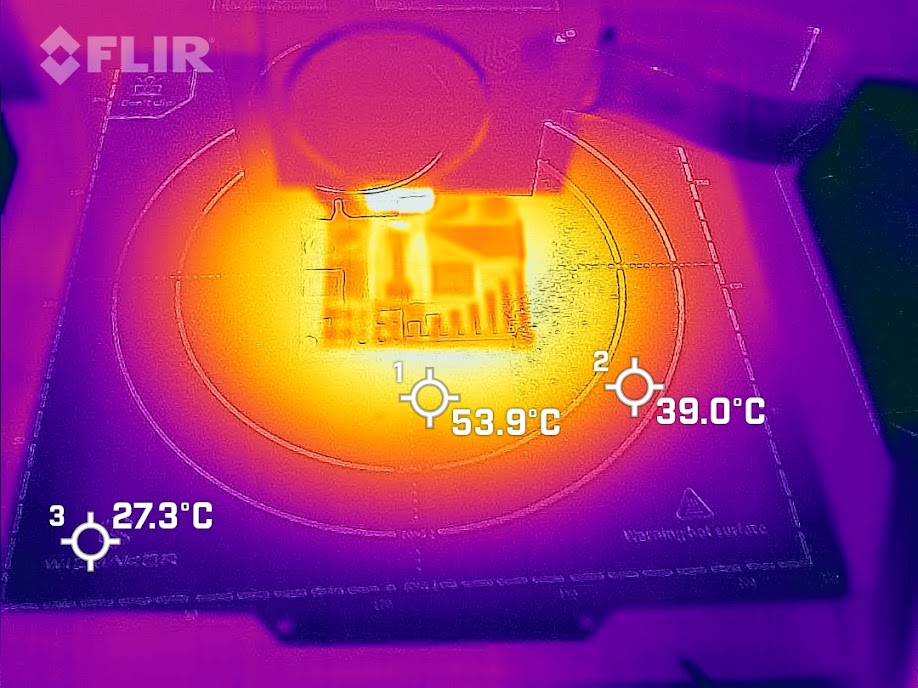

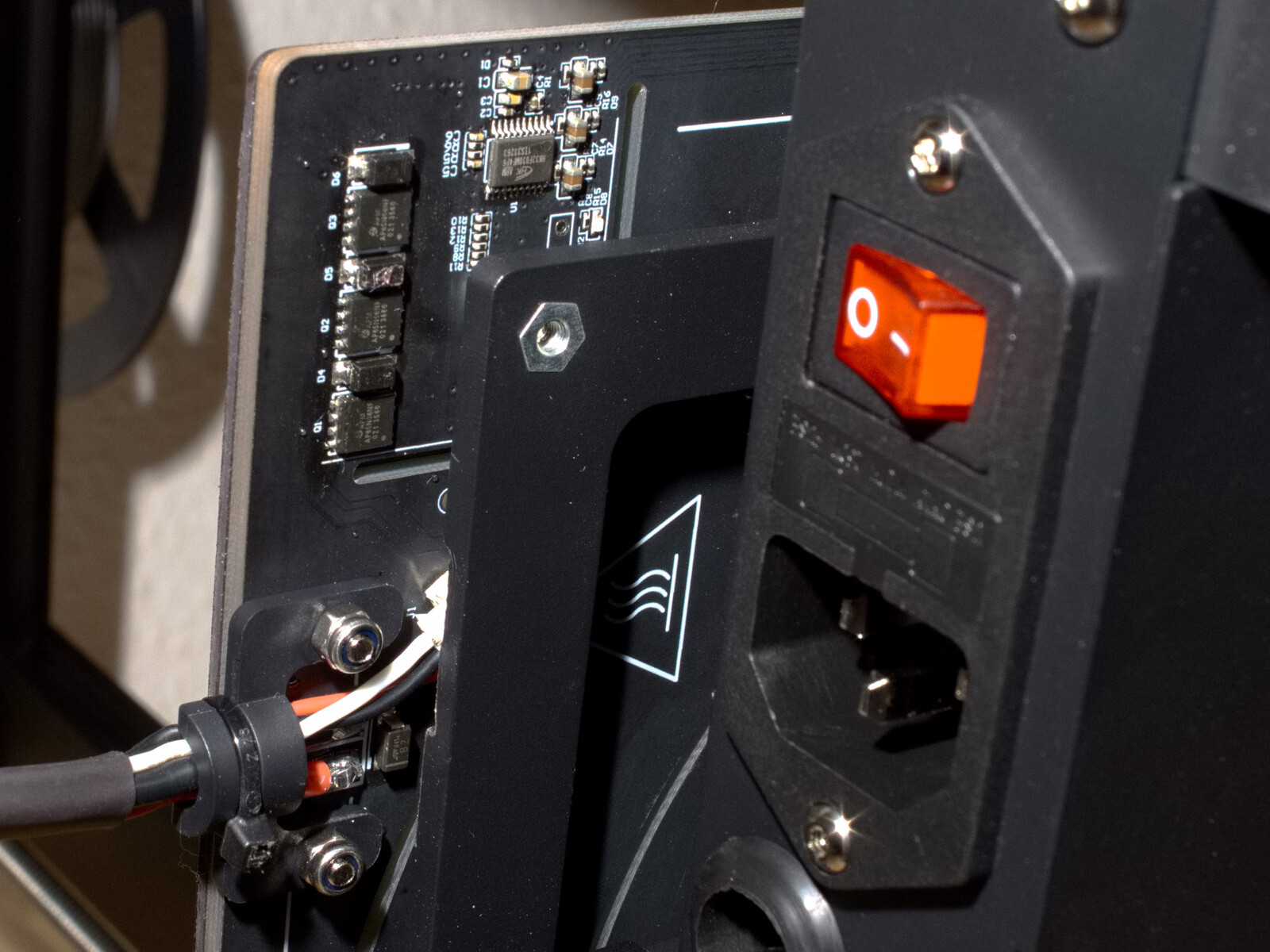

A cama de impressão multi-zona do Wizmaker P1 é uma grande inovação para impressoras 3D. Até agora, os leitos de impressão com aquecimento multi-zonas eram mais familiares de impressoras 3D muito grandes como a (ainda não disponível) Prusa XL. O controle de potência do leito de impressão é instalado diretamente na parte inferior do leito de impressão do Wizmaker P1. Portanto, a nota no canto posterior esquerdo para não usar clipes deve ser levada a sério. Se pequenos objetos forem colocados no centro do leito de impressão, apenas uma pequena área do leito de impressão será aquecida. Isto ajuda a impressora 3D a ser energeticamente eficiente. O Wizmaker P1 decide independentemente quais áreas do leito de impressão são aquecidas. Para este fim, são detectadas as dimensões da primeira camada. Para garantir que isto funcione corretamente, nenhuma linha de purga deve ser impressa na borda do leito de impressão. No caso de uma linha de purga, o plástico que estava no bico durante a fase de aquecimento é despejado. Ao invés disso, uma saia ou uma borda também pode cumprir a mesma função. A distribuição de calor é uniforme em todas as zonas do leito de impressão.
O Wizmaker P1 tem uma placa de aço com mola estruturada com revestimento PEI. O PEI é um polímero ao qual outros plásticos aderem bem desde que sejam mais quentes que sua temperatura de transição vítrea. Se o leito de impressão esfria, os objetos impressos podem ser facilmente removidos. Tanto a adesão do leito de impressão quanto a posterior remoção de um objeto impresso geralmente funcionaram de forma excelente no teste. As placas de aço com mola revestidas com PEI são geralmente muito simples de usar e permitem uma rápida rotação das impressões. Mas a superfície áspera do leito de impressão do Wizmaker é uma questão de preferência individual.
O nivelamento automático do leito de impressão do Wizmaker P1 elimina a necessidade de reajustar o leito de impressão através de parafusos de ajuste ou algo semelhante. A plataforma de impressão é rigidamente conectada à estrutura. O nivelamento automático de leito funciona aqui sem falhas. Um sistema similar ao Anycubic Kobra Max é usado aqui como um sensor. Um sensor de pressão também detecta se o bico toca o leito de impressão durante os movimentos de descida.
Hotend e Extrusora
A cabeça de impressão do Wizmaker P1 contém o hotend e o extrusor. Um sensor de filamento também é instalado diretamente acima da extrusora. Assim, o filamento percorre uma distância muito curta desde o sensor até o bico. A roda de acionamento do filamento tem um diâmetro bastante pequeno, portanto a propulsão é potente, embora não haja aqui uma caixa de engrenagens para amplificar o torque do motor passo-a-passo. O cabeçote de impressão do Wizmaker P1 tem um projeto integrado impressionante. Todas as peças aqui estão escondidas atrás da tampa circular, que pode ser facilmente aberta através do pequeno botão na parte superior. A roda de pressão com mola da extrusora também está integrada a essa porta. Assim, quando a tampa está aberta, pode-se ver o caminho do filamento e identificar possíveis problemas.
O hotend e o bocal são componentes relativamente normais, embora a característica de design dos cantos arredondados se torne visível aqui mais uma vez. Isto é isolado com uma meia de silicone e protegido da sujeira. O Wizmaker P1 vem com um bocal de 0,4 mm como padrão, mas este também poderia ser substituído por outros bocais, uma vez que este é um bocal padrão em dimensões V6.
O plástico extrudado é resfriado em um dos lados a partir da esquerda. Um pequeno ventilador radial 4010 é instalado para este fim. No teste, ele obteve bons resultados com overhangs. Um LED de status multicolorido na cabeça de impressão produz luz verde, amarela, azul ou vermelha dependendo do status da impressora e também ilumina o objeto impresso.

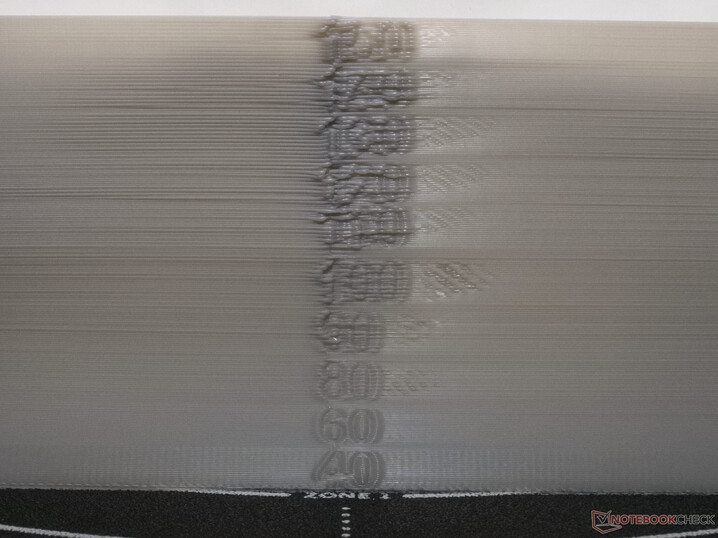

A combinação de extrusoras hotend mostra bons valores nos testes de velocidade individuais, o que também resulta em altas velocidades de impressão realizáveis na prática. No teste de extrusão com Anycubic-PLA a 200 °C (392 °F), a faixa linear está disponível até uma taxa de extrusão de aproximadamente 12 mm³/s. A taxas de extrusão mais altas, o deslizamento da roda motriz é claramente audível.
Na prática, o Wizmaker P1 também gerencia velocidades de impressão que estão muito acima das recomendações do Wizmaker. Entretanto, as temperaturas e acelerações devem ser ajustadas de acordo aqui para evitar imperfeições como aquelas logo após os marcadores de velocidade.
Qualidade de impressão

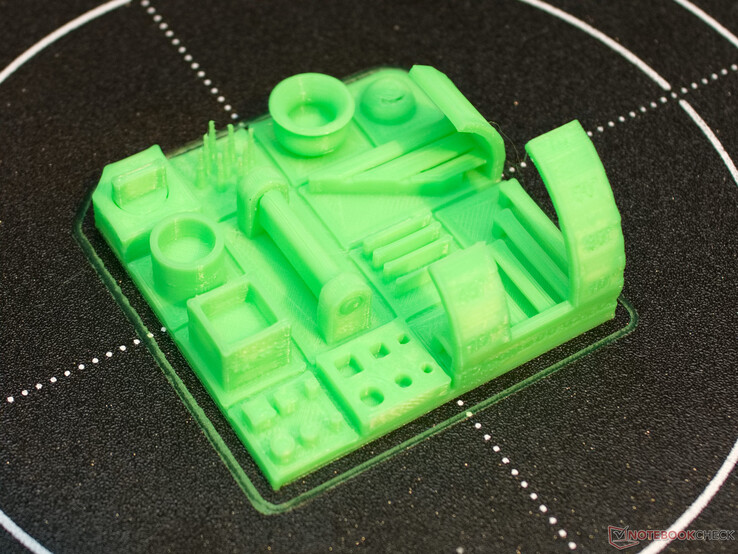

Nosso modelo de referência é criado pelo Wizmaker P1 em uma qualidade ideal. Pequenas imperfeições devido à subextrusão são mais prováveis devido ao novo filamento, para o qual ainda não definimos um perfil completo em Cura. Após a impressão de teste, por exemplo, notamos que o diâmetro do filamento era de 1,72 mm, que está ligeiramente abaixo dos valores de tolerância habituais e especificados de 1,75 ± 0,02 mm. Como resultado, foi extrudido menos plástico do que o suposto pelo cortador.
Não houve problemas com peças móveis no modelo de teste, as cordas e manchas só foram visíveis em alguns casos, pequenos detalhes foram bem reproduzidos e as agulhas também exibiram alta estabilidade. A precisão dimensional da impressão de teste foi alcançada em todas as áreas com uma tolerância de ±0,03 mm. Nem os pés de elefante nem as conseqüências de uma aderência insuficiente do leito de impressão podem ser vistas na parte inferior do modelo de teste.
Assim, o Wizmaker P1 foi capaz de satisfazer plenamente no padrão de qualidade de impressão.

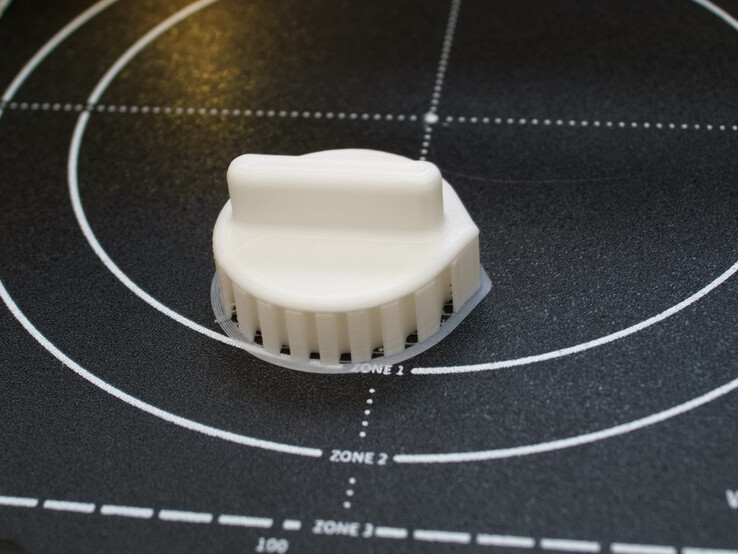

O Wizmaker P1 também proporciona resultados convincentes em aplicações práticas. Após ajustar inicialmente a distância do bico através da tela tátil, a impressora operou sem falhas. Foi rapidamente óbvio que esta impressora 3D requer apenas uma quantidade mínima de monitoramento. Como um perfil Cura ainda não está disponível para o Wizmaker P1, usamos um perfil Creality Ender 3 S1 ligeiramente modificado para todas as impressões. O Wizmaker fornece instruções claras sobre as configurações de retração e outros problemas de configuração do software no manual P1.

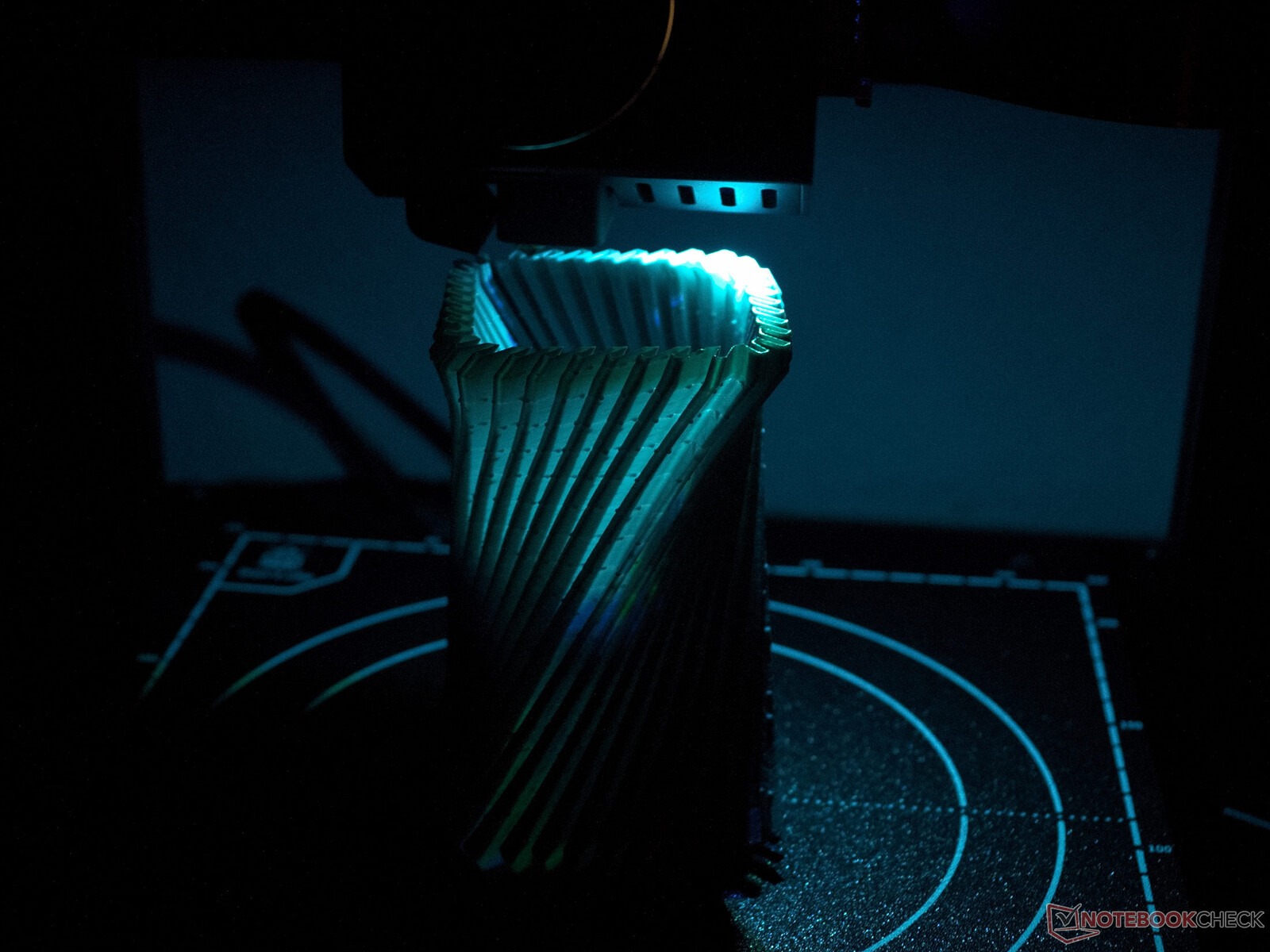

Somente o modo espiral do Cura ainda é uma dor de cabeça aqui. Enquanto um código GCode criado pela PrusaSlicer foi impresso sem problemas no modo vaso, o processo de impressão foi interrompido ao tentar com o Cura. Como resultado, pequenas imperfeições apareceram repetidas vezes na superfície do vaso.
Segurança
A proteção contra o escape de temperatura para as várias possibilidades de erro funcionou sem falhas em nosso teste. Além disso, a probabilidade de erros de temperatura parece ser significativamente reduzida devido aos cabos-fios. Excepcionalmente, a terra protetora (PE) é rastreável em todos os componentes metálicos do P1. Muitos fabricantes de impressoras 3D não incluem tal característica de segurança. Portanto, os requisitos dos dispositivos de segurança elétrica e térmica são atendidos.
Emissões
Graças aos motoristas de motor passo a passo TMC 2208, o Wizmaker P1 é relativamente silencioso. Apenas os períodos em que o fornecimento de energia ativa seu ventilador de resfriamento são perturbadores. Aqui, o volume de 50 dB(A) dispara até 57 dB(A) (medido com o Voltcraft SL-10 a três pés de distância). Devido ao projeto aberto, o cheiro do filamento plástico derretido se espalha por toda a sala.
Consumo de energia
O consumo de energia do Wizmaker P1 é claramente dependente do tamanho dos objetos que estão sendo impressos. Para medições de consumo de energia, geralmente imprimimos um 3DBenchy, enquanto o consumo de energia é medido com um Voltcraft SEM6000. É aqui que o Wizmaker P1 realmente mostra sua característica de economia de energia. Devido à superfície aquecida menor, o Wizmaker P1 pode sobreviver com significativamente menos eletricidade do que alguns concorrentes do mesmo tamanho. Entretanto, a economia de energia é limitada. No teste de impressão 3DBenchy, o consumo de energia após a fase de aquecimento e as primeiras camadas de impressão é de cerca de 90 watts em média. as impressoras 3D do mesmo tamanho com uma cama de impressão de 220 volts, como a Artillery Genius Pro, têm um consumo de energia aproximadamente igualmente alto.
Veredicto
Definitivamente, o Wizmaker P1 é um dispositivo interessante e bem desenhado. Controle de voz, nivelamento de leito de malha, leito de impressão magnética e muitas outras características pequenas e grandes funcionam bem na revisão. Especialmente o controle de voz facilita um pouco o uso da impressora 3D, pois não é necessário alcançar o dispositivo para cada ajuste. A P1 é de fácil utilização em qualquer caso. Em termos de estabilidade e mão-de-obra, a Wizmaker P1 também é uma das melhores impressoras 3D que já testamos até agora.
O Wizmaker P1 definitivamente mostra um desempenho satisfatório e muitas características incomuns. Dito isto, muitos dos pequenos problemas da impressora 3D são mais uma questão de ajustes no cortador e no firmware.
Com relação ao desempenho, a impressora 3D não é um modelo top de linha, mas tem uma base sólida. A extrusora não tem um pouco de força, e o revestimento PEI no leito da impressora nem sempre funciona sem problemas. Mas ambos os problemas podem ser resolvidos. Podemos apenas confirmar as velocidades de impressão recomendadas pela Wizmaker (de 60 mm/s a 100 mm/s). Em última análise, a Wizmaker P1 é uma impressora 3D confiável se você não a sobrecarregar com velocidades excessivas. Nosso dispositivo protótipo está geralmente pronto para a produção em série.
Preço e Disponibilidade
O Wizmaker P1 está disponível via Kickstarter a um preço reduzido e em quantidades limitadas até 29/04/2022 14:00 CEST. Posteriormente, a impressora 3D será vendida através da homepage do fabricante pelo preço total de cerca de 500 USD.
Atenção: Kickstarter não é uma plataforma de varejo e não oferece devoluções ou reembolsos. Você não pode receber uma recompensa ou compensação por apoiar um projeto.
Referências e suprimentos
Filamento
modelos 3D
Vaso #649 por _Steve - Thingiverse

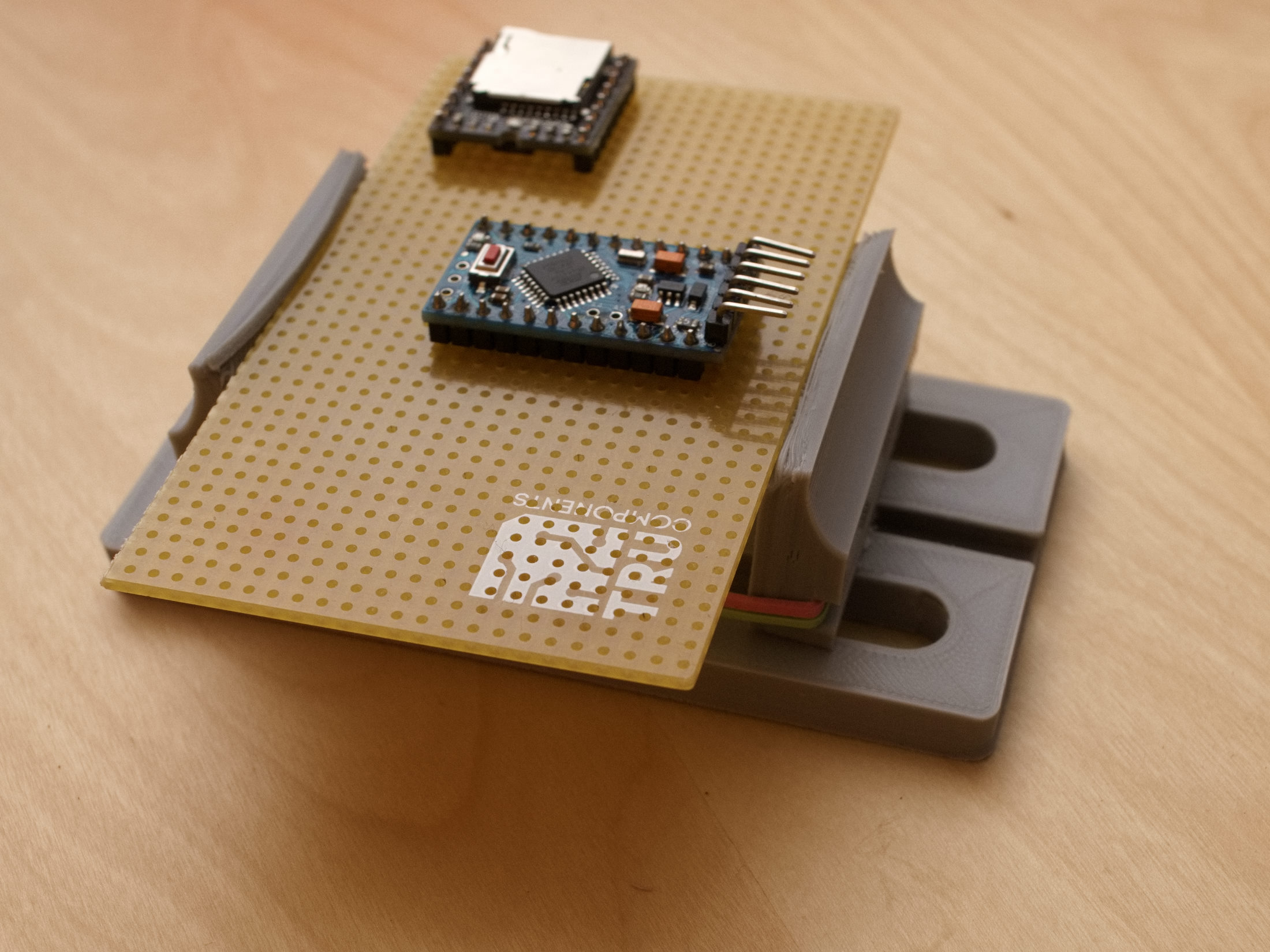

Borracha de Banda PCB Vise da MS3FGX - Thingiverse
