Análise da impressora 3D Voxelab Aquila D1 - As guias lineares MGN não são uma cura milagrosa

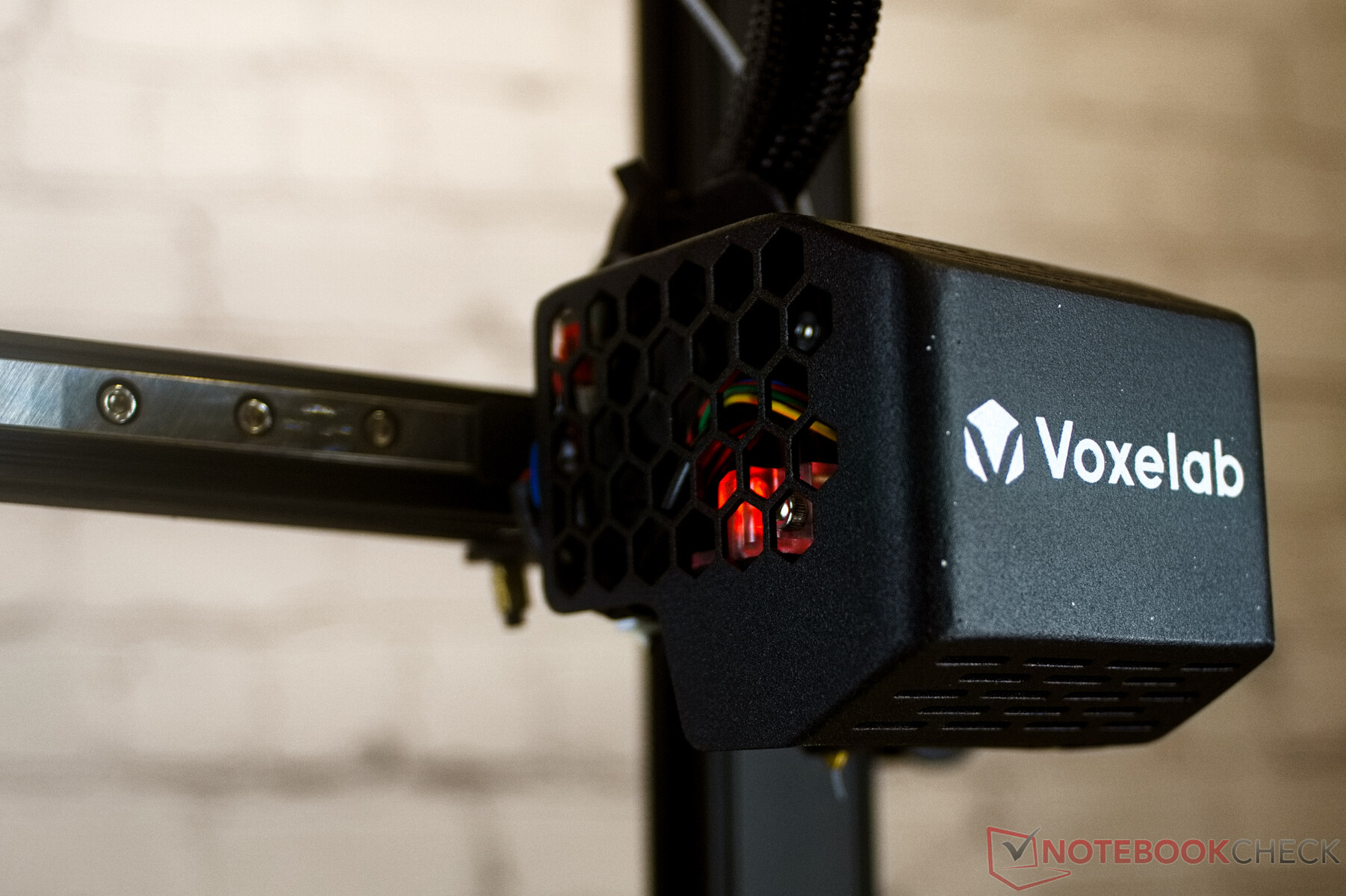

Em uma inspeção mais detalhada, o Aquila S2 e o D1 não têm muito em comum, mas, em última análise, os dados de desempenho dos dois dispositivos são muito semelhantes. A extremidade quente totalmente metálica do D1 pode ser aquecida a até 300 °C. Os eixos X e Y agora funcionam em trilhos e rolamentos lineares. Os rolos de Delrin agora são encontrados apenas no eixo Z, que é acionado de ambos os lados. Em detalhes, o cabeçote de impressão da D1 agora é muito semelhante ao design atual da combinação de Hotend e extrusora da Creality. Em termos de volume de impressão, o novo dispositivo da Voxelab corresponde ao padrão atual para impressoras 3D de médio porte.

Como a maioria das impressoras 3D, a Voxelab Aquila D1 vem em partes. A Aquila inclui as ferramentas para montagem imediata e inclui alguns itens pequenos na caixa que podem ser úteis para operações posteriores. Como acontece com a maioria das impressoras 3D desse tipo, a montagem não é particularmente complicada. A Voxlab também inclui um manual de instruções claro. No máximo, a montagem do arco é um pouco complicada, pois os parafusos precisam ser aparafusados por baixo, como de costume. Descobrimos que todas as peças se encaixam paralelamente e em ângulos retos imediatamente. Assim, depois de ajustarmos as tensões da correia nos dois parafusos de fixação e alinharmos a mesa de impressão com os quatro parafusos de fixação do cabeçote de impressão, podemos começar a colocar a nova máquina em funcionamento.

Isso significa primeiro executar o nivelamento automático da cama de malha. Com cerca de oito minutos, esse processo leva um pouco mais de tempo do que em outros dispositivos. No entanto, a impressora 3D também sente falta do leito de impressão aquecido e precisa de apenas quatro minutos para atingir a temperatura operacional.

Para o primeiro teste, escolhemos o típico 3D-Benchy. O gCode para ele veio da Voxelab no microSD incluído. Infelizmente, uma falha de projeto ou de fabricação da Aqulila D1 fica evidente aqui: O leito de impressão aquecido também irradia seu calor para baixo. Isso faz com que o componente ao qual os rolamentos lineares e a mesa de impressão estão conectados se expanda. As guias lineares embaixo permanecem frias, e a expansão térmica causa tensões mecânicas porque os rolamentos MGN não conseguem compensar a expansão. Como resultado, a mesa de impressão não pode mais se mover livremente, ocorrem perdas de passo e o modelo de impressão é impresso deslocado. A palavra-chave aqui é deslocamento de camada.

Portanto, nosso primeiro reparo deveria ter sido feito antes mesmo de terminarmos a primeira impressão. A solução do problema foi relativamente simples. Um dos dois trilhos lineares paralelos precisava receber um mínimo de folga para compensar a expansão térmica durante a operação. Para isso, bastava afrouxar os parafusos do trilho direito. É necessário um toque delicado aqui, pois os parafusos devem ser afrouxados apenas o suficiente para permitir que o trilho se mova ligeiramente no plano, mas não tanto a ponto de levantar da base fresada no plano. Para os leitores tecnicamente experientes, deve ter havido um erro aqui durante o processo de fabricação da impressora 3D. Os parafusos do trilho direito foram apertados com um torque muito alto. Isso resulta em dois rolamentos fixos. Da forma como a Voxelab fresou a extrusão de alumínio, o trilho direito foi projetado como um rolamento flutuante. No entanto, a escolha dos parafusos e do torque de aperto impede isso. No entanto, nossa solução não pode ser permanente, pois a posição dos parafusos precisa ser verificada várias vezes. Em longo prazo, devemos mudar para arruelas de PTFE. Para reduzir as flutuações de temperatura sob o leito de pressão, também faz sentido usar o isolamento do leito de pressão (cerca de 10 euros na Amazon). Isso também economiza energia.

Após a modificação, a Voxelab Aquila D1 funcionou bem. Os problemas com mudanças de camadas foram resolvidos por enquanto.

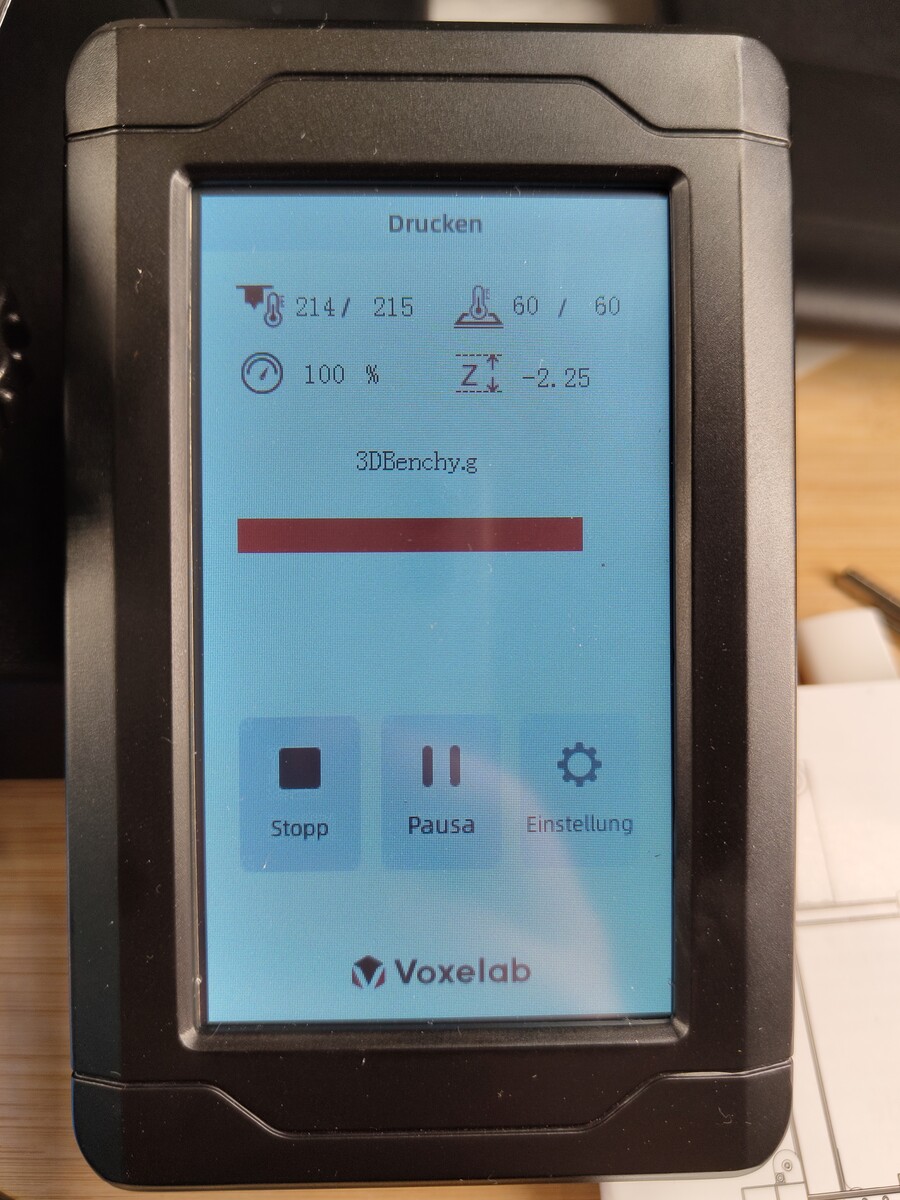

As telas sensíveis ao toque para controlar muitas impressoras 3D também se estabeleceram no Voxelab. A interface do usuário é bastante simples e está traduzida em vários idiomas. No entanto, infelizmente, notamos que a Voxelab cometeu vários erros de ortografia durante a tradução para o alemão. Um pouco mais tarde, percebemos que a Voxelab confundiu Yes (sim) e No (não) na tradução. Se quiser cancelar ou pausar uma impressão, você terá um campo de confirmação com perguntas como Cancel print?, Suspend print? ou Continue print? Para confirmar, no entanto, você precisa tocar em Não aqui. Nos modos inglês e francês, os dois campos de entrada são fornecidos com o texto correto. Aqueles que entendem um dos outros idiomas oferecidos pela impressora provavelmente devem escolher esses. Enviamos ao fabricante todas as informações sobre o erro. No entanto, a Voxelab ainda não foi capaz de corrigir o erro.

Com exceção dos erros na tradução para o alemão, no entanto, a interface é bastante confortável. Os valores numéricos podem ser inseridos por meio de um campo numérico, e as opções de controle usuais estão disponíveis. Apenas um assistente para ajuste manual da mesa de impressão e uma opção de configuração para o fator de extrusão não estão disponíveis.

A mesa de impressão parece ser o mesmo componente padrão que vimos pela última vez noAnycubic Cobra 2. Uma placa de alumínio de aproximadamente 2 mm de espessura forma a base aqui. Ela pode ser aquecida pela parte de baixo. Na parte superior, uma folha magnética é colada em quase toda a superfície. A placa de aço para molas revestida com PEI adere a ela. Sem o isolamento da parte inferior, o aquecedor de 24 V precisa fornecer energia permanentemente aqui e leva um pouco mais de tempo para aquecer. Se for decidido instalar uma placa isolante apropriada, isso deverá, além das vantagens de economia de energia, também garantir melhor mobilidade da mesa de impressão, uma vez que o suporte da mesa de impressão é menos aquecido.

Graças aos 400 watts de potência de aquecimento, a mesa de impressão pode passar de 22 °C de temperatura ambiente para uma temperatura de impressão de 60 °C em menos de três minutos. São necessários cinco minutos para atingir 90 °C.

O Voxelab Aquila D1 mede a mesa de impressão com um sensor de proximidade indutivo em 25 pontos. Antes disso, a mesa de impressão é aquecida até uma temperatura operacional de 60 °C. Embora isso tenha a vantagem de a impressora levar em conta a expansão térmica da mesa de impressão, os sensores indutivos são altamente dependentes da temperatura. Portanto, podem ocorrer imprecisões aqui assim que a base de impressão não for aquecida de maneira muito uniforme. No teste, entretanto, não notamos nenhum problema com a precisão do sensor. Depois que o espaçamento entre os bicos foi definido manualmente, o Aquila D1 imprime todo o leito de impressão a uma distância quase ideal. No total, o processo de medição leva cerca de oito minutos.

A base de impressão da impressora 3D também pode ser ajustada manualmente. Os parafusos de ajuste estão localizados em todos os quatro cantos para essa finalidade. Entretanto, você não encontrará um assistente para alinhar manualmente a mesa de impressão. Portanto, é necessário mover o cabeçote de impressão e a base de impressão manualmente ou inserir os comandos correspondentes no computador por meio da interface serial.

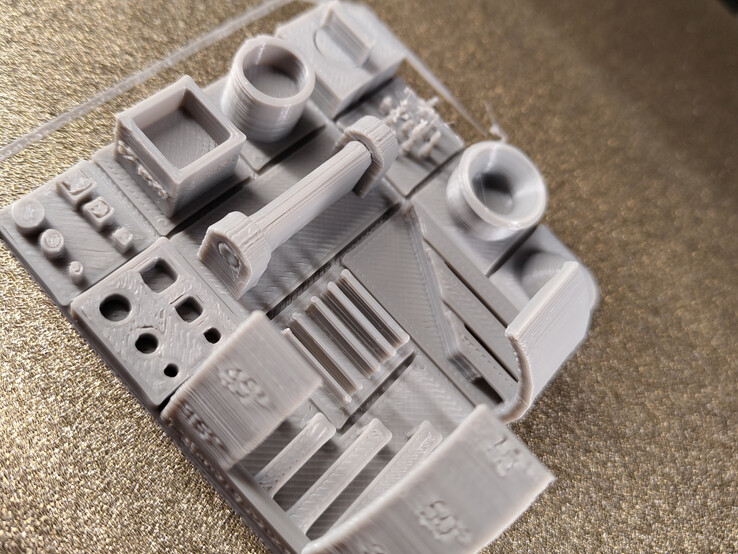

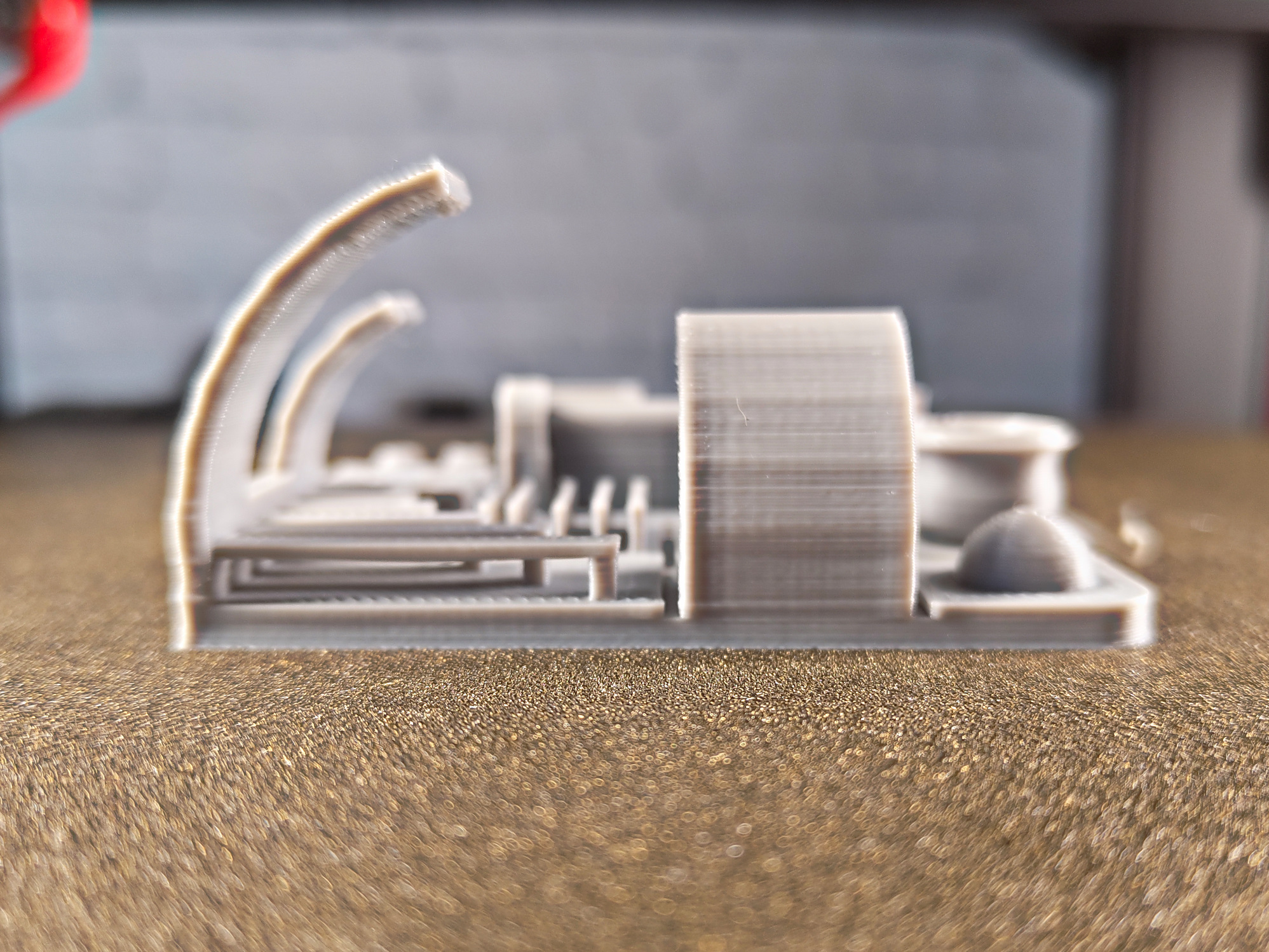

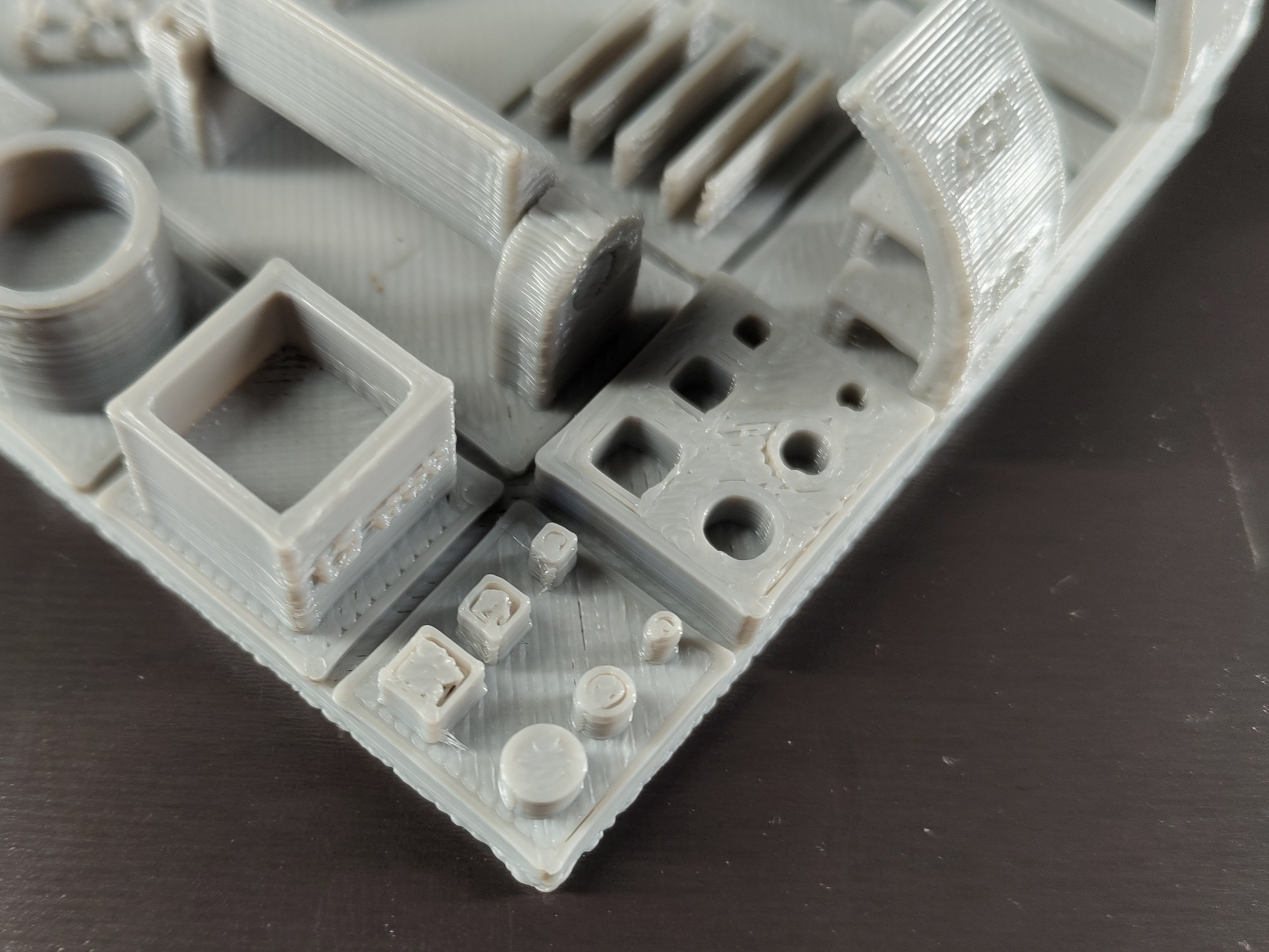

A Voxelab faz muitas coisas certas com a Aquila D1, mas também comete erros claros demais em alguns pontos. É perceptível que essa é uma impressora 3D destinada a aplicações técnicas e que também deve ser operada por pessoas que tenham o conhecimento básico correspondente. Quando se trata da qualidade óptica das peças impressas pela Aquila, a impressora só pode competir com dispositivos como a Anycubic Cobra 2 ou a Artillery Genius Pro. Isso é uma pena, pois o hardware integrado deveria ser capaz de mais. Na verdade, ele é impecável, com exceção do trilho-guia com parafusos muito apertados e do gerenciamento deficiente dos cabos para a cabeça de impressão. Por isso, nos perguntamos se um firmware otimizado do GitHub poderia obter melhores resultados.

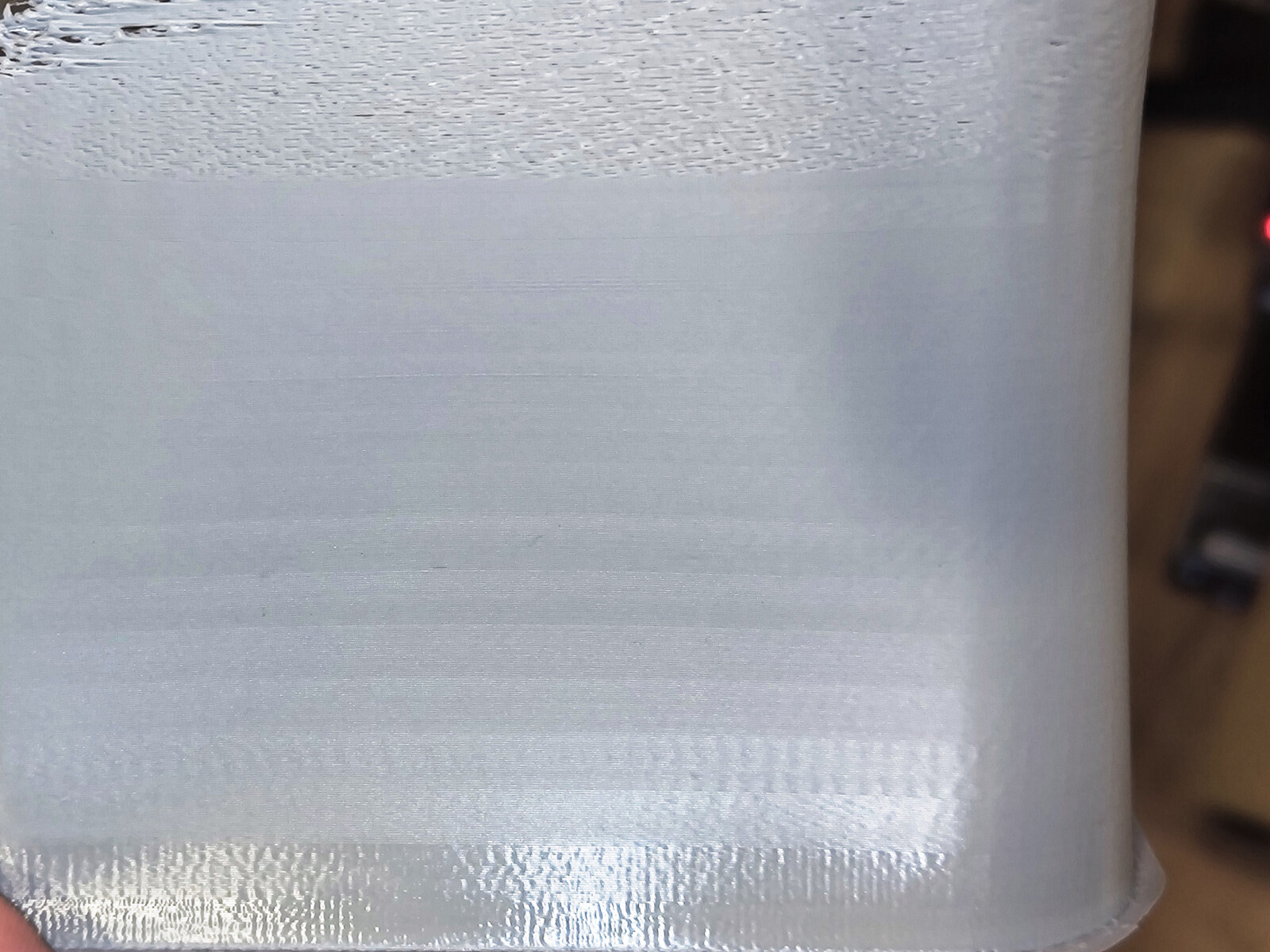

Os rolamentos e trilhos da MGN nem sempre podem ser a última palavra, especialmente porque suspeitamos que a Voxlab não fez a melhor seleção, pelo menos para as corrediças dos rolamentos. Com muita frequência, as consequências de pequenas vibrações tornam-se visíveis nas impressões.

A Voxelab Aquila D1 é uma impressora 3D que vem de fábrica com muito potencial. Para tirar proveito disso, é necessário fazer muitos ajustes finos, o que outros fabricantes de impressoras 3D já fizeram em seus dispositivos.

De modo geral, a Aquila D1 acaba não sendo muito amigável para iniciantes. Entretanto, aqueles que estão bem familiarizados com as impressoras 3D, o Marlin e as várias configurações dos fatiadores devem fazer uma boa escolha com a impressora 3D da Voxelab.
