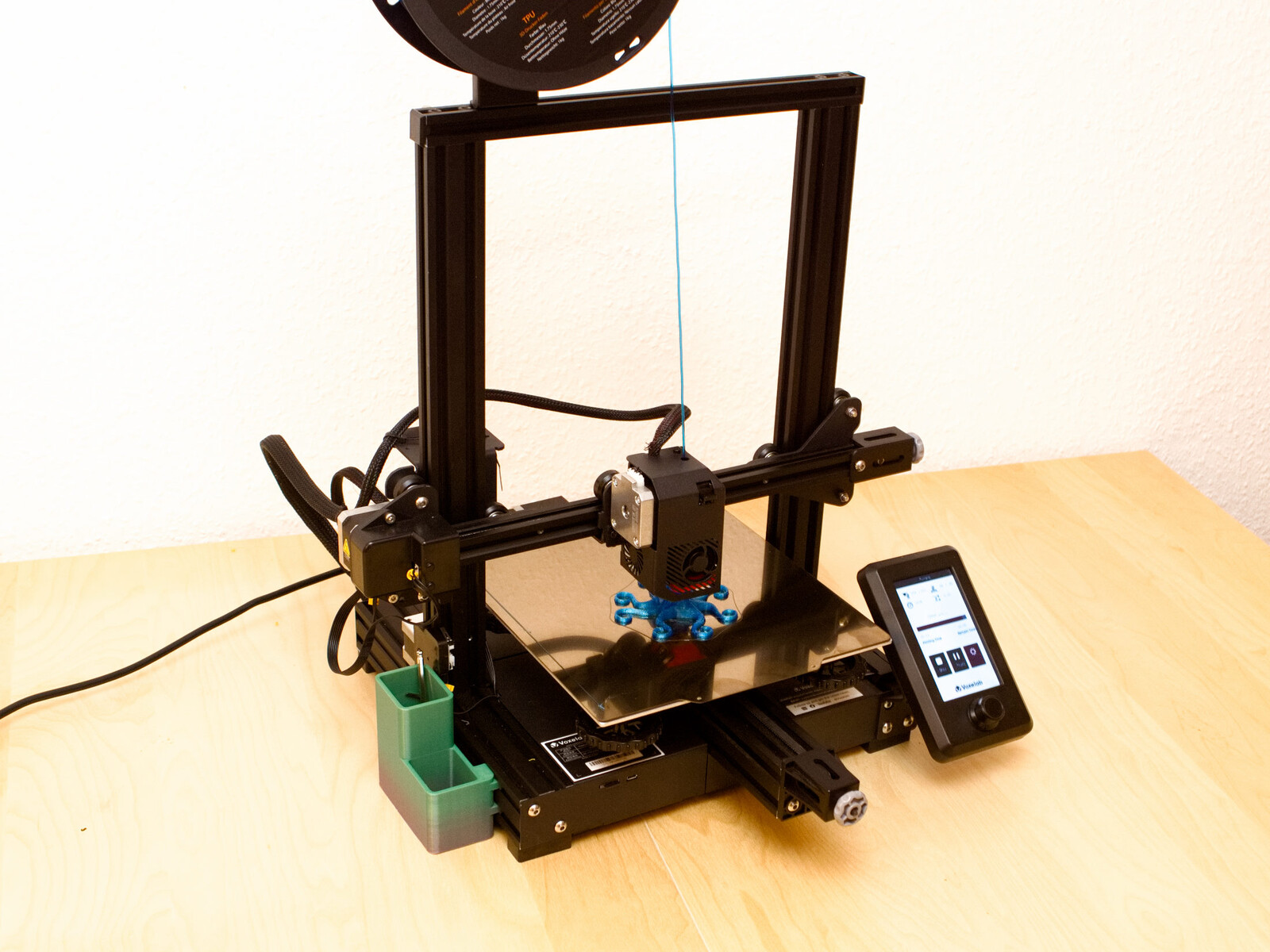

Revisão da impressora VoxeLab Aquila S2 3D - 150 mm/s graças à extremidade metálica quente completa e extrusora de acionamento direto.

O Voxlab Aquila S2 é capaz de imprimir em alta velocidade. Uma extrusora de acionamento direto com uma roda de acionamento em aço inoxidável fino e um hotend totalmente metálico, permite altas velocidades de impressão a temperaturas de até 300 °C (572 °F).

A Voxelab é uma sub-marca da Flashforge, um dos fabricantes de impressoras 3D de maior sucesso. A Flashforge vem fabricando impressoras 3D desde 2011. As impressoras da empresa estão entre as melhores impressoras FDM disponíveis atualmente. Com a sub-marca Voxelab, as impressoras 3D baratas e boas estão para chegar ao mercado de bricolagem

No Voxelab Aquila S2, as montagens mais importantes são atualizadas, mas sem alterar o design essencial dos antecessores. Por exemplo, uma cama de impressão magnética com revestimento PEI e uma nova combinação de extrusoras hot-end são as únicas atualizações visíveis em comparação com sua antecessora, a Aquila X2. Entretanto, estas duas atualizações elevam a impressora 3D acessível a um nível totalmente novo. Graças às melhorias, uma lista muito longa de materiais imprimíveis está agora disponível. PETG, PLA, ABS, ASA, nylon, PAHT e TPU, assim como muitos outros plásticos, podem ser processados com a impressora 3D

Como o Longer LK5 Pro, o Voxelab Aquila S2 utiliza um sistema de movimento de baixo custo de perfis de alumínio com ranhura em V e rodas Delrin V sólidas.

Dados técnicos

Em comparação com seu predecessor, o Aquila X2, a combinação hotend/extruder e a cama de impressão aquecida sofreram melhorias significativas. Isto aumenta consideravelmente o número de materiais que o novo Aquila S2 pode manusear.

Voxelab Aquila S2 Voxelab
Tecnologia usada FDM, FFF
Volume máximo de impressão 220 mm × 220 mm × 240 mm
Tamanho da instalação (sem cabo) 60 cm (47 cm) × 46 cm × 63 cm
Sistema de movimento X,Y,Z-drive tipo Prusa/Mendel
Extrusora1 Extrusora de acionamento direto
Placa de controleMicrocontrolador FFP0173
Placa principal Aquila V1.0.1Natio
Firmware Aquila S2 N32 Firmware V6.1.1GCode
compatível
Motorista de motor passo-a-passo 4 × TMC2208 (soldado sem UART)
Conexões microSD, tipo USB micro-B
Tela de controle com codificador rotativo, interface serial via USB
Fonte de alimentação interna 110 V - 240 V a 24 V com 350 W
Link Voxelab


Montagem e configuração

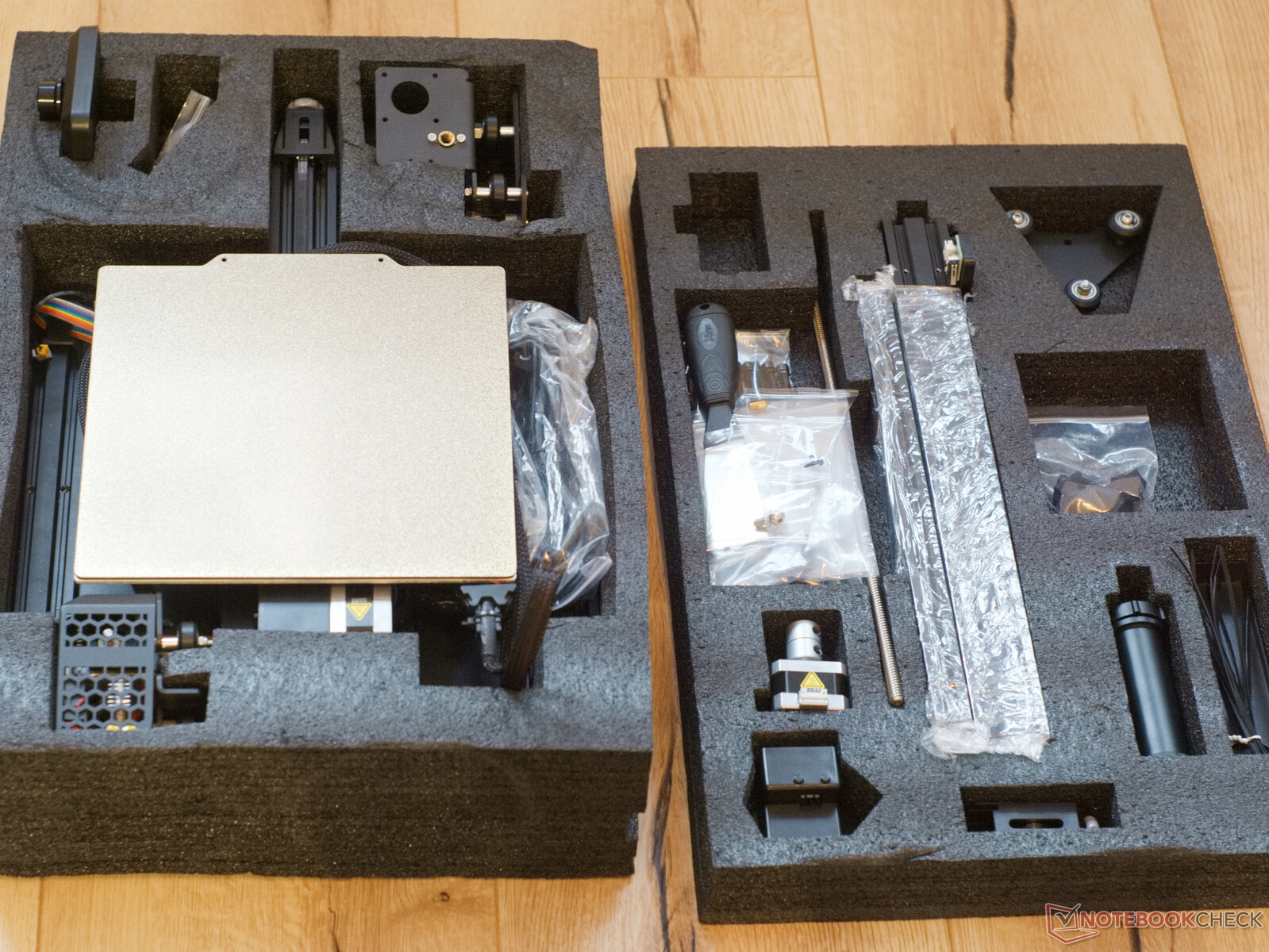

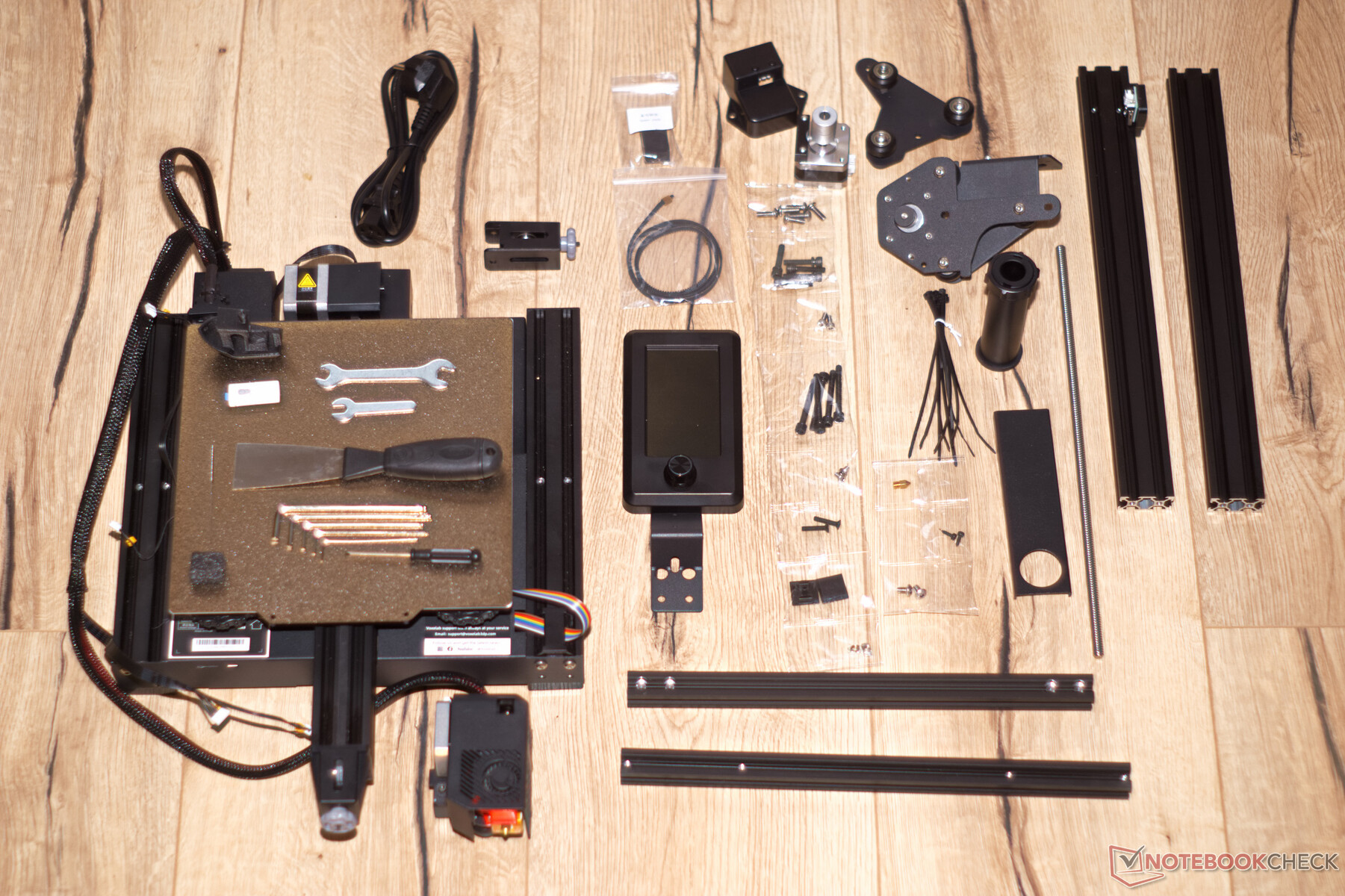

O número de componentes individuais na caixa do Voxelab Aquila S2 pode parecer, a princípio, esmagador. Entretanto, graças às instruções ilustradas, a configuração é possível em aproximadamente 45 minutos. Pequenas peças, como parafusos, são bem ordenadas de acordo com o tamanho. A impressora 3D vem com as ferramentas necessárias para a montagem. A embalagem também inclui um bocal de substituição e uma agulha para limpeza do bocal do filamento. Um substituto para os pés de borracha fixados através de fita adesiva dupla face também está incluído. Nosso dispositivo de teste também incluiu vários filamentos para teste; normalmente, o Voxelab fornece apenas 50 gramas de PLA. O que mal é suficiente para as primeiras calibrações

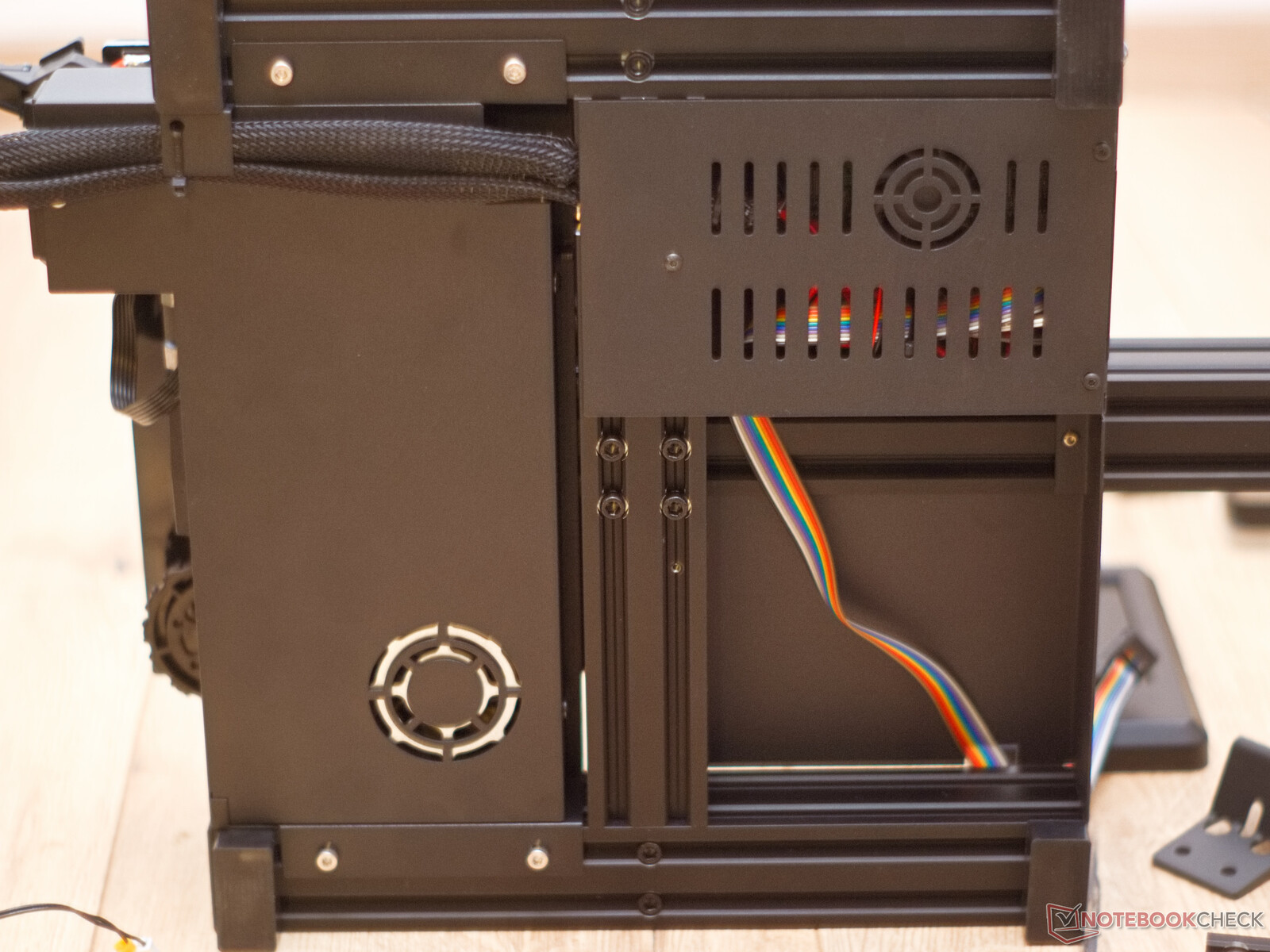

Gerenciamento de cabos

O Aquila S2 apresenta uma boa construção de base. Tudo parece arrumado aqui. Um olhar sob as tampas mostra que o gerenciamento de cabos do Voxelab também está bem pensado. Todos os cabos são fixados corretamente com abraçadeiras e combinados em vários chicotes de cabos estáveis. Os conectores também são fixados com um pouco de cola para evitar que eles se soltem. Somente o cabo do display parece um pouco deslocado. Ele não é moído no chão, mas o cabo colorido ainda pode ser fixado ao invólucro com fita adesiva, como precaução

Placa principal

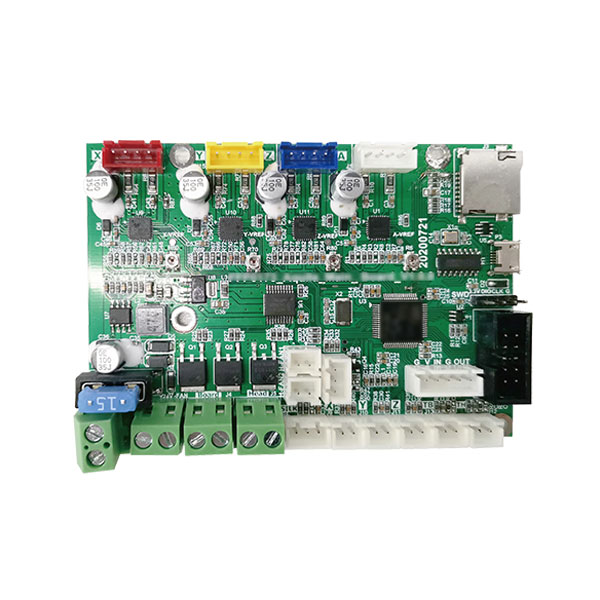

Foto do produto pela Voxelab - a foto mostra uma versão ligeiramente diferente da placa principal
Foto do produto pela Voxelab - a foto mostra uma versão ligeiramente diferente da placa principal

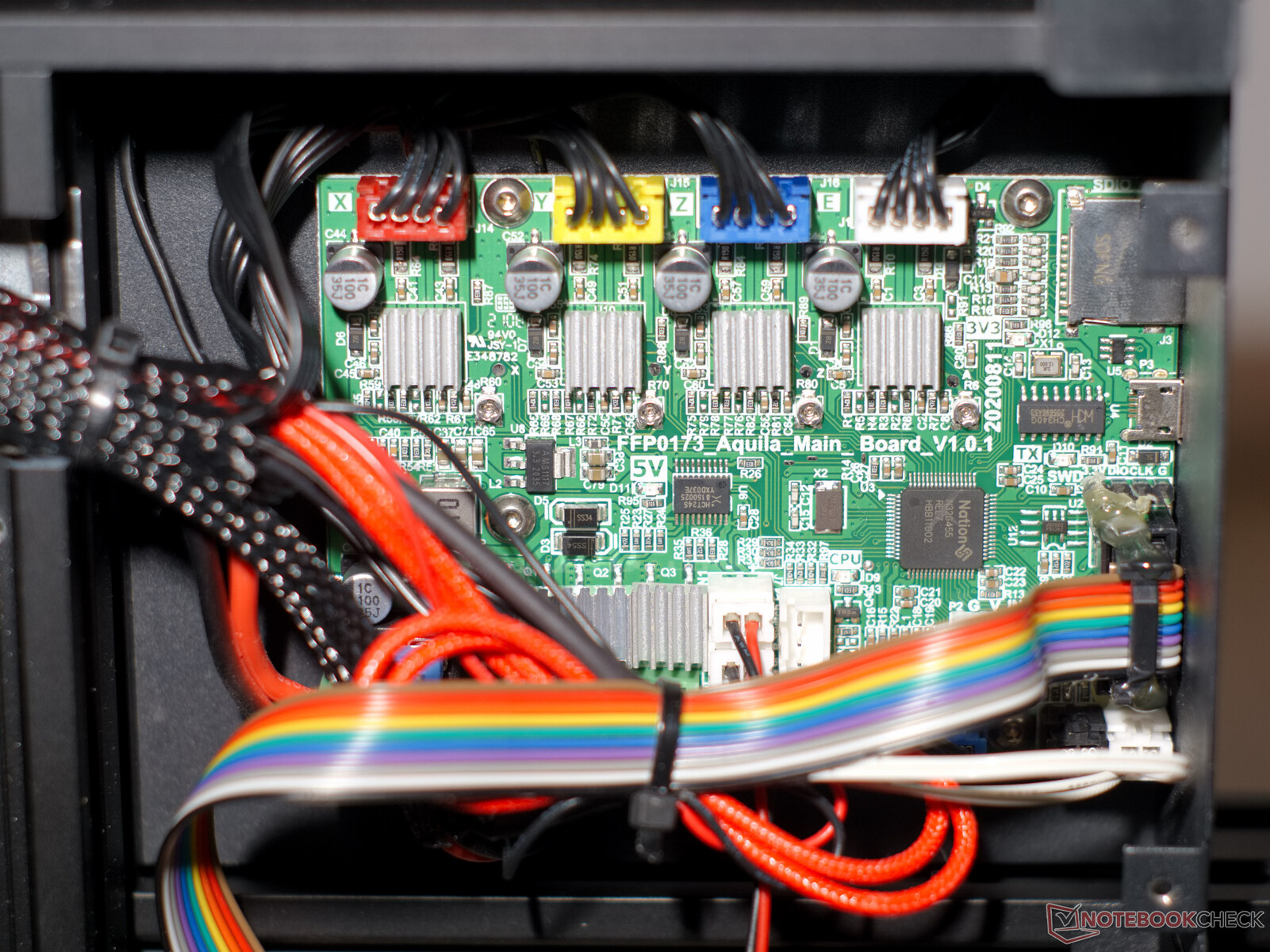

Uma Nação N32G455 controla nosso dispositivo de teste. Com o microcontrolador de 32 bits um pouco incomum, a impressora 3D tem um bom desempenho. Este controlador tem um Cortex-M4 ARM de 32 bits com SRAM de 144 kB. A memória variável é assim suficiente para o nivelamento do leito da malha e outras características avançadas, caso se decida atualizar o hardware e o firmware. No entanto, não há muitos pinos GPIO gratuitos na placa principal Aquila. Portanto, nossa unidade de teste é a versão N32 do Aquila S2. Há também a versão H32 ligeiramente mais barata com um microcontrolador diferente

Embora o microcontrolador não seja oficialmente suportado por Marlin e outros firmware de código aberto, há algumas versões disponíveis para as impressoras Aquila 3D. Por exemplo, existe um Versão Marlin da alexqzd no GitHub que oferece características interessantes. Entretanto, o firmware original da Voxelab é basicamente suficiente.

Moldura

Os perfis de alumínio com ranhura em V e os rolos Delrin são bem conhecidos de muitas impressoras 3D de baixo custo. Isto torna o Aquila S2 suficientemente rígido para garantir bons resultados de impressão. As tampas envolvem as roldanas para proteger contra ferimentos. Todos os cortes nos perfis são em ângulo reto, o que significa que a impressora construída também é angular

Somente os tensores de correia, que são feitos de plástico, não parecem ser tão resistentes quanto o resto da impressora. O motor-Z também é fixado através de um suporte de plástico. Entretanto, como o motor passo-a-passo do eixo z repousa sobre o perfil 4×4 da base, ele é bastante suficiente.

HUD

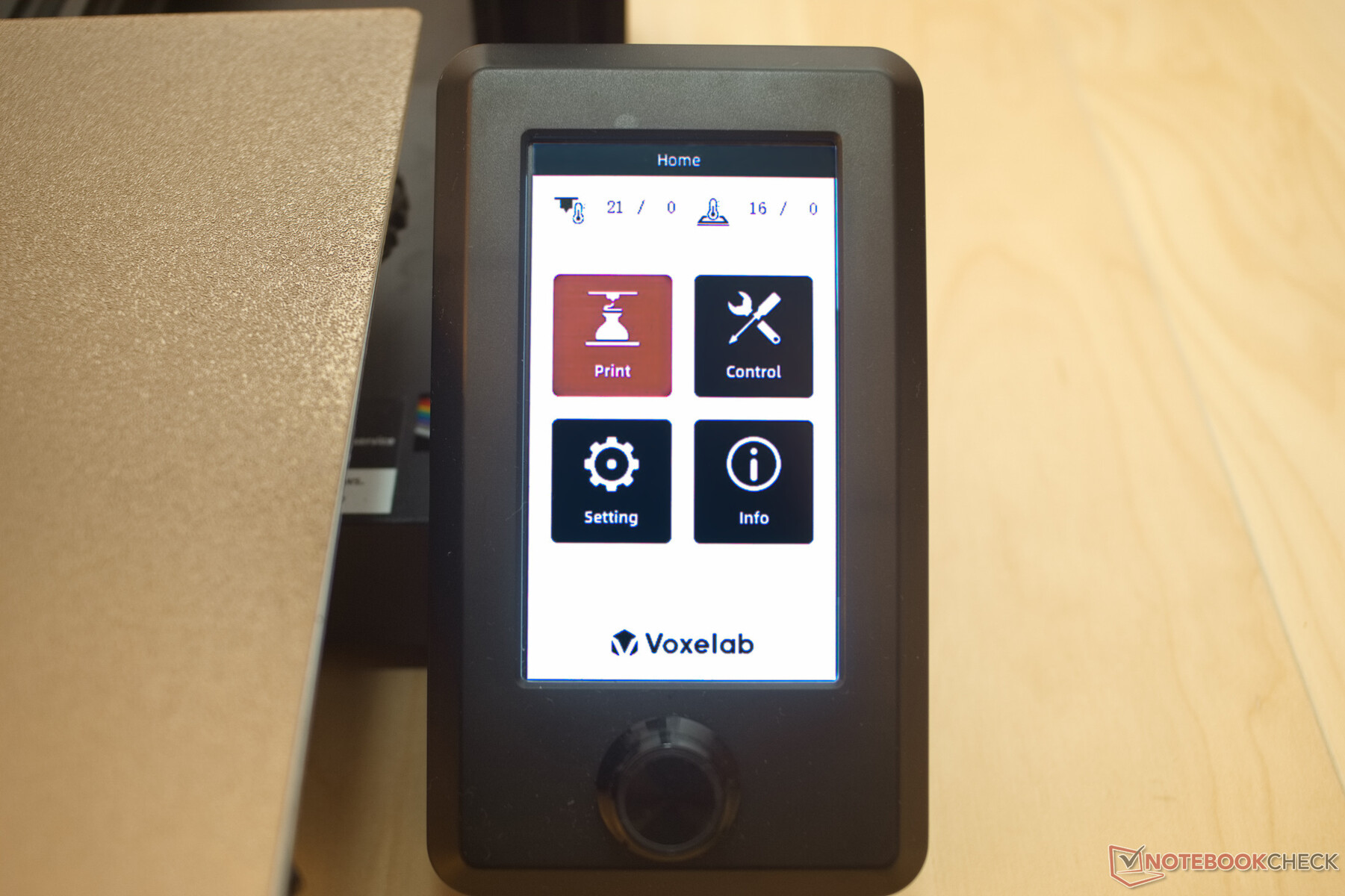

O Voxelab Aquila S2 é controlado via cabo USB ou através da tela grande localizada no lado direito. Muitos parâmetros da impressora podem ser ajustados ou alterados usando o codificador rotativo. Os valores de velocidade máxima, aceleração e jerk também podem ser manipulados através da tela. Da mesma forma, os valores predefinidos para o aquecimento podem ser ajustados. No entanto, você não encontrará nenhum assistente de nivelamento de cama no Aquila S2. A tela grande é fácil de ler e o brilho da tela é mais do que suficiente

Os arquivos GCode para a impressora podem ser fornecidos via cartão microSD. O cartão SD tem que ser conectado a um computador para que isso seja possível. Um cartão microSD de 8 GB e um adaptador USB adequado foram incluídos no pacote.

Qualidade de impressão

Imprimir cama

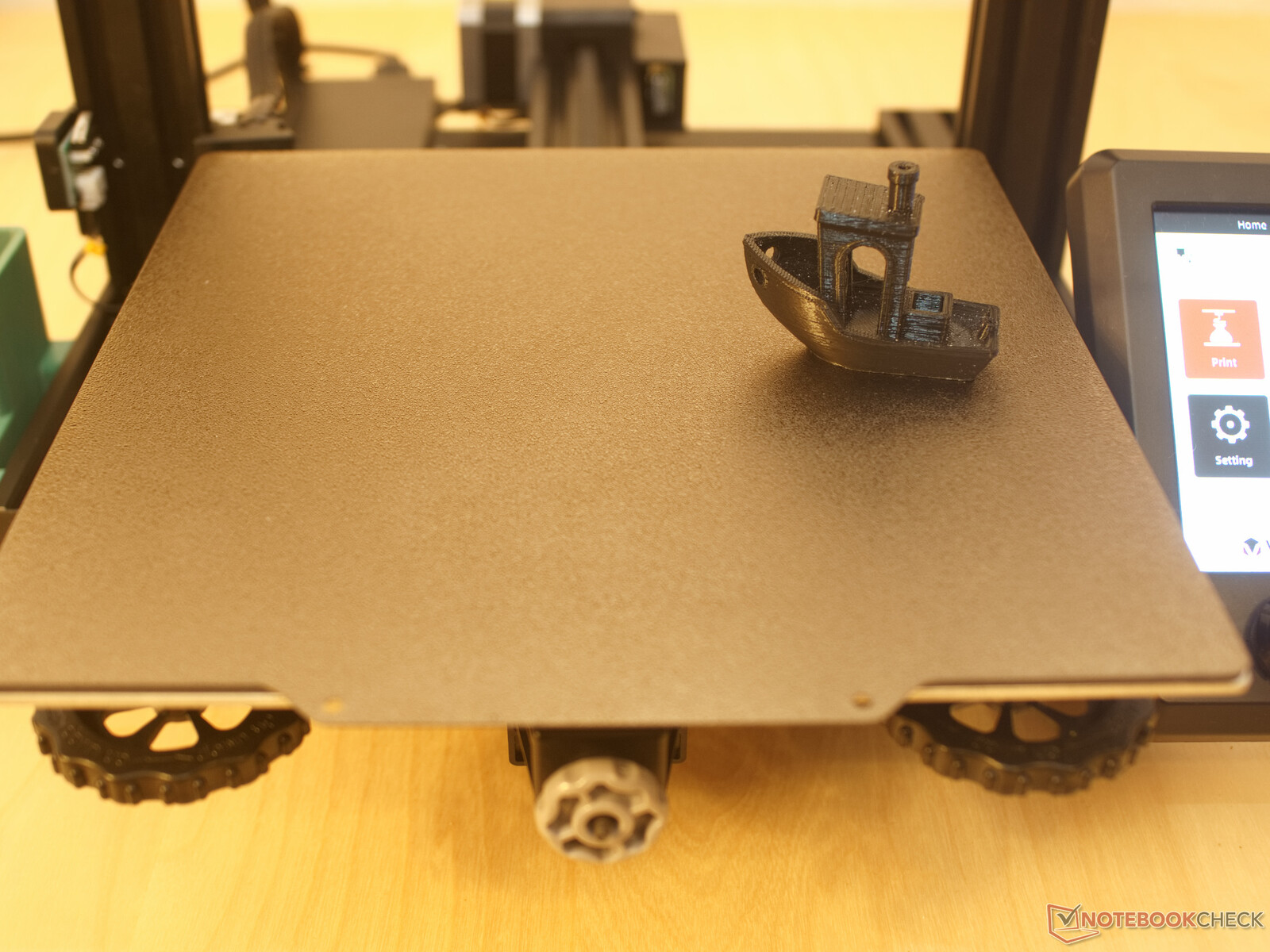

O leito de impressão aquecido do Voxelab Aquila S2 pode atingir até 140 °C (284 °F). O leito de impressão destacáveis é revestido com PEI. O PEI proporciona uma excelente aderência do objeto impresso, desde que o leito de impressão esteja na temperatura correta. Uma vez concluída a produção, o objeto impresso ainda pode ser facilmente removido. A placa de aço da mola tem um lado liso espelhado e um lado áspero. Assim, o lado inferior da impressão pode ser áspero ou liso

O tempo de aquecimento de 25 °C a 60 °C (77-140 °F) foi de apenas 2:55 minutos no teste. De 25 °C a 110 °C (77-230 °F), entretanto, o leito de impressão precisa de pelo menos 11 minutos. Medindo 235 × 235 mm (~9,3 x 9,3 polegadas), o leito de impressão é ligeiramente maior do que a área de impressão. Portanto, não importa que a temperatura diminua um pouco nas bordas. No conjunto 60 °C (140 °F), o leito de impressão atingiu 58,4 °C (~137 °F) no centro. Na área de impressão, o desvio de temperatura não foi superior a 3 °C (37,4 °F)

A altura do leito de impressão é ajustável através de quatro porcas grandes. Infelizmente, não há ajuda para o nivelamento do leito no firmware, portanto é preciso primeiro deixar o Aquila se mover para a posição de repouso e depois desativar os motores. Então o leito de impressão e a cabeça de impressão podem ser movidos manualmente para ajustar tudo ao nível correto

Como sempre para uma cama de impressão com aquecimento magnético, ela não é tão plana como uma cama de vidro. Medimos uma diferença de altura de 0,07 mm (~0,003 pol.) do centro do leito de impressão até as bordas. Infelizmente, o Aquila S2 com sua versão atual de firmware não possui nivelamento do leito de malha, de modo que você pode compensar isto somente através do cortador ou ajustes de offset

Entretanto, a diferença de altura é controlável mesmo com a configuração atual. Problemas com a adesão do leito de impressão ou com forte sobre/subextrusão não ocorreram no teste.

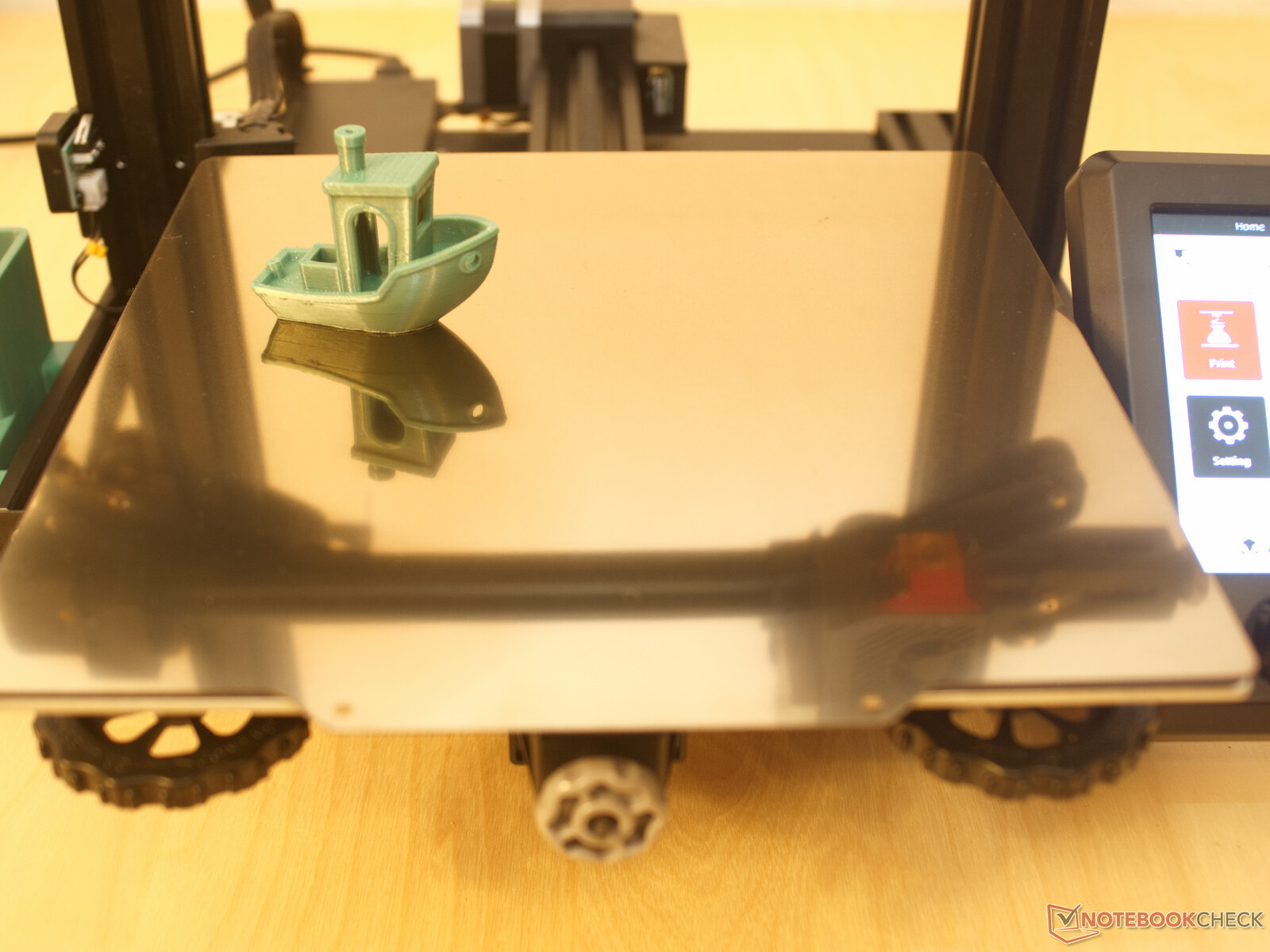

lado liso ao espelho
lado liso ao espelho
lado áspero
lado áspero

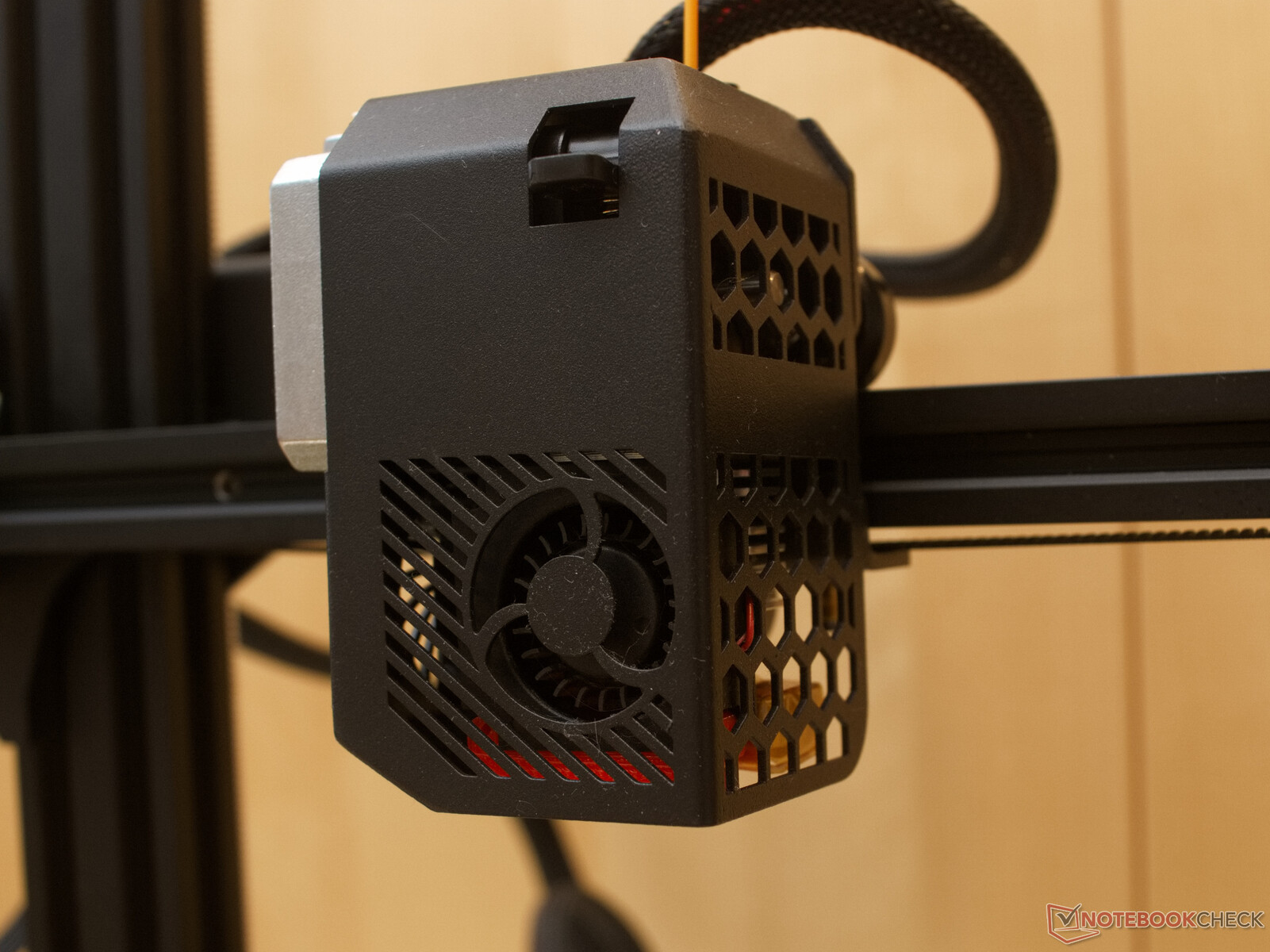

Hotend e extrusora

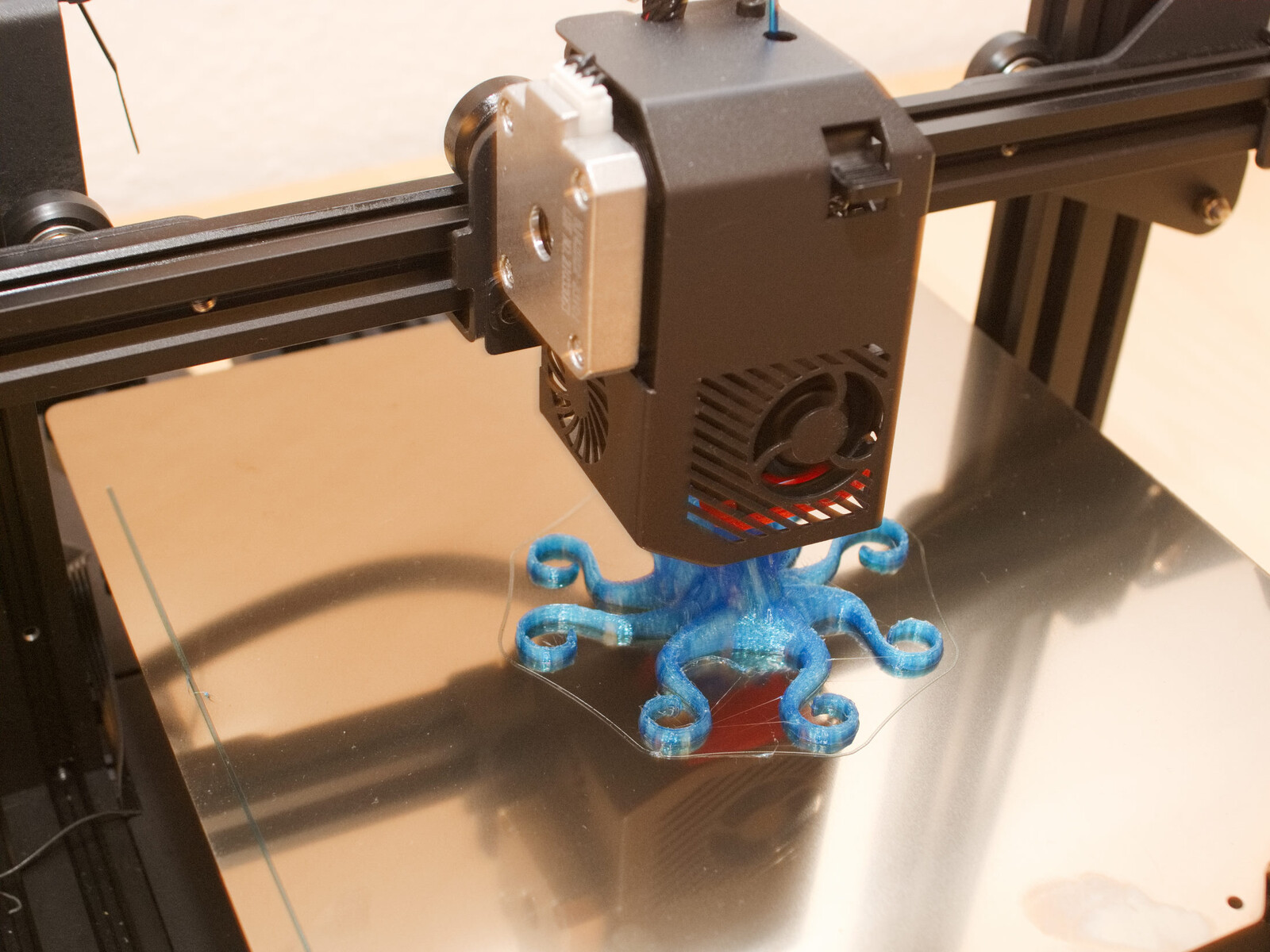

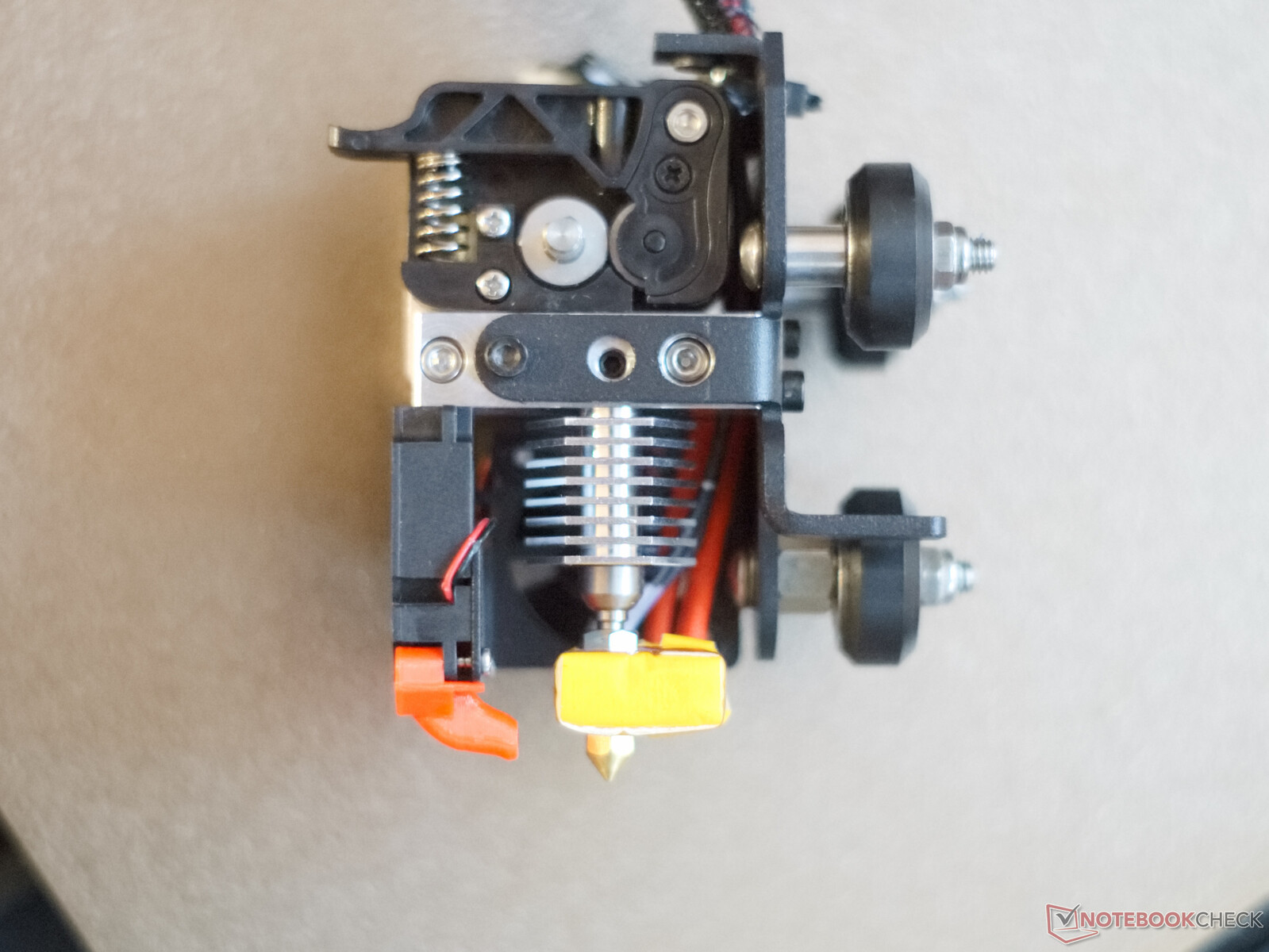

O Voxelab Aquila S2 combina um hotend e uma extrusora em uma cabeça de impressão bem projetada. A extremidade totalmente metálica quente pode ser aquecida a até 300 °C (572 °F). Isto permite que uma ampla gama de materiais seja processada. O bloco de aquecimento é isolado aqui com lã de cerâmica e fita Kapton. Conseqüentemente, o isolamento térmico e a resistência à temperatura são melhores aqui do que com uma meia de silicone.

A engrenagem de acionamento da extrusora fica somente cerca de 7 cm (~2,8 polegadas) acima do bico. Devido ao trajeto curto, os filamentos flexíveis também podem ser processados. Um ventilador radial assegura o resfriamento adequado do material extrudado. Se desejado, o bico vermelho aqui também pode ser substituído por desenhos próprios.

A extrusora e o hotend do Voxelab Aquila S2 são poderosos. Nos testes de extrusão com diferentes taxas de alimentação, o volume de plástico extrudado permanece relativamente estável até uma taxa de alimentação de 20 mm³/s (!0.0012 in³/s). O filamento PLA de Anycubic foi usado para testes. Em termos puramente matemáticos, isto resulta em possíveis velocidades de impressão de até 230 mm/s (~9 in/s, com uma largura de extrusão de 0,42 mm (~0,0017 in) e uma altura de camada de 0,2 mm/~0,008 in). Na prática, a capacidade de movimentação da impressora limita a velocidade máxima de impressão a cerca de 150 mm/s (~5,9 in/s), desde que não seja esperada alta qualidade. Nenhum problema de extrusão ocorreu até esta velocidade em um teste mais prático. Entretanto, esta velocidade também só é atingida em uma boa reta de 70 mm (~2,8 in) da linha reta de 160 mm (~6,3 in) devido às configurações de aceleração da impressora.

Nota: As diferentes velocidades durante as fases de aceleração também resultam em amolgadelas nas paredes finas do teste prático. Este comportamento pode ser fixado com ajustes de avanço linear e outros métodos. Normalmente, estes tipos de amolgadelas também são evitados pelo preenchimento de um objeto impresso em 3D.

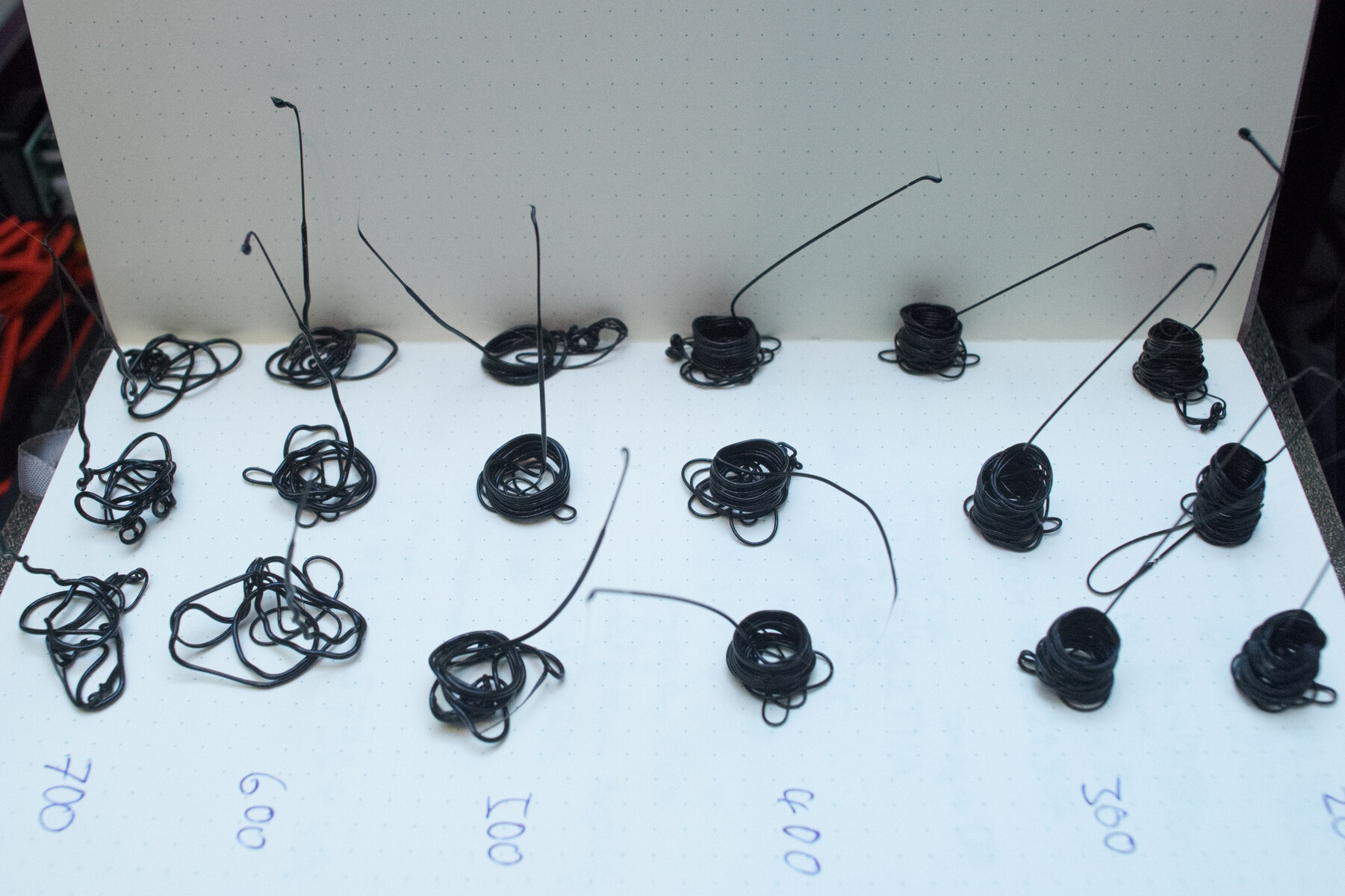

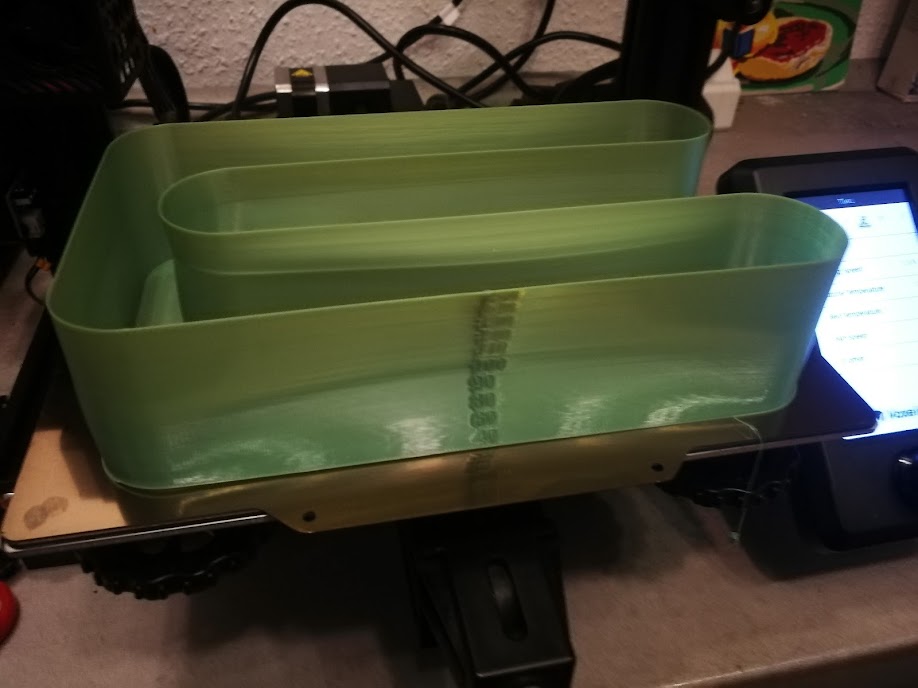

Teste de extrusão
Teste de extrusão
Resultados médios
Resultados médios
teste prático
teste prático

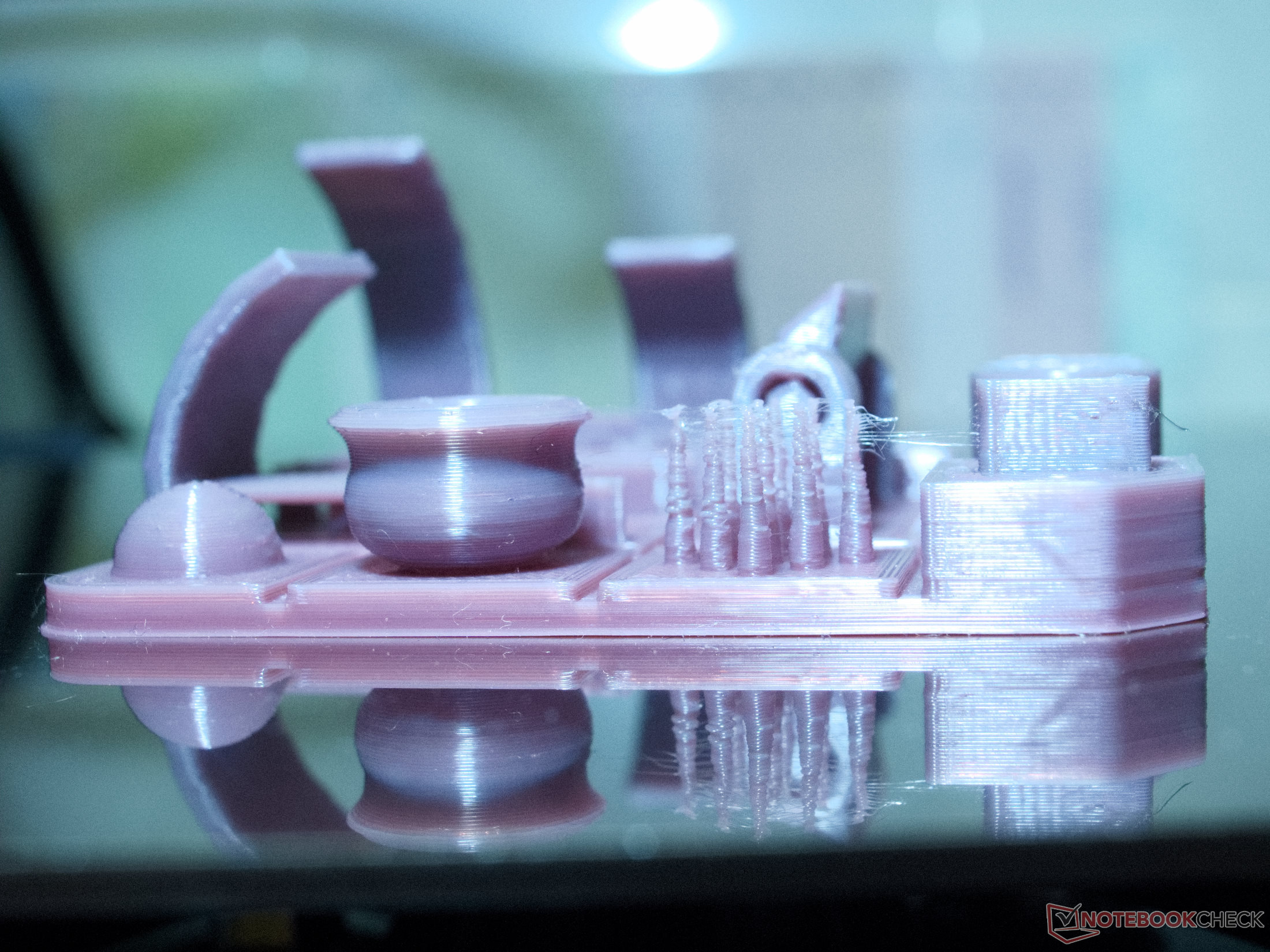

Teste de impressão

Acreditamos que as impressoras 3D devem funcionar bem e ter alta qualidade de impressão fora da caixa. Portanto, os códigos GCodes para as impressões de teste foram criados com o perfil Cura fornecido pela Voxelab, que foi salvo no cartão SD fornecido. Aumentamos a velocidade de impressão de 50 para 60 mm/s (~2,0 para 2,4 in/s). Além disso, a impressão de parede fina e a detecção de ponte foram ativadas no Ultimaker Cura 4.11.0.

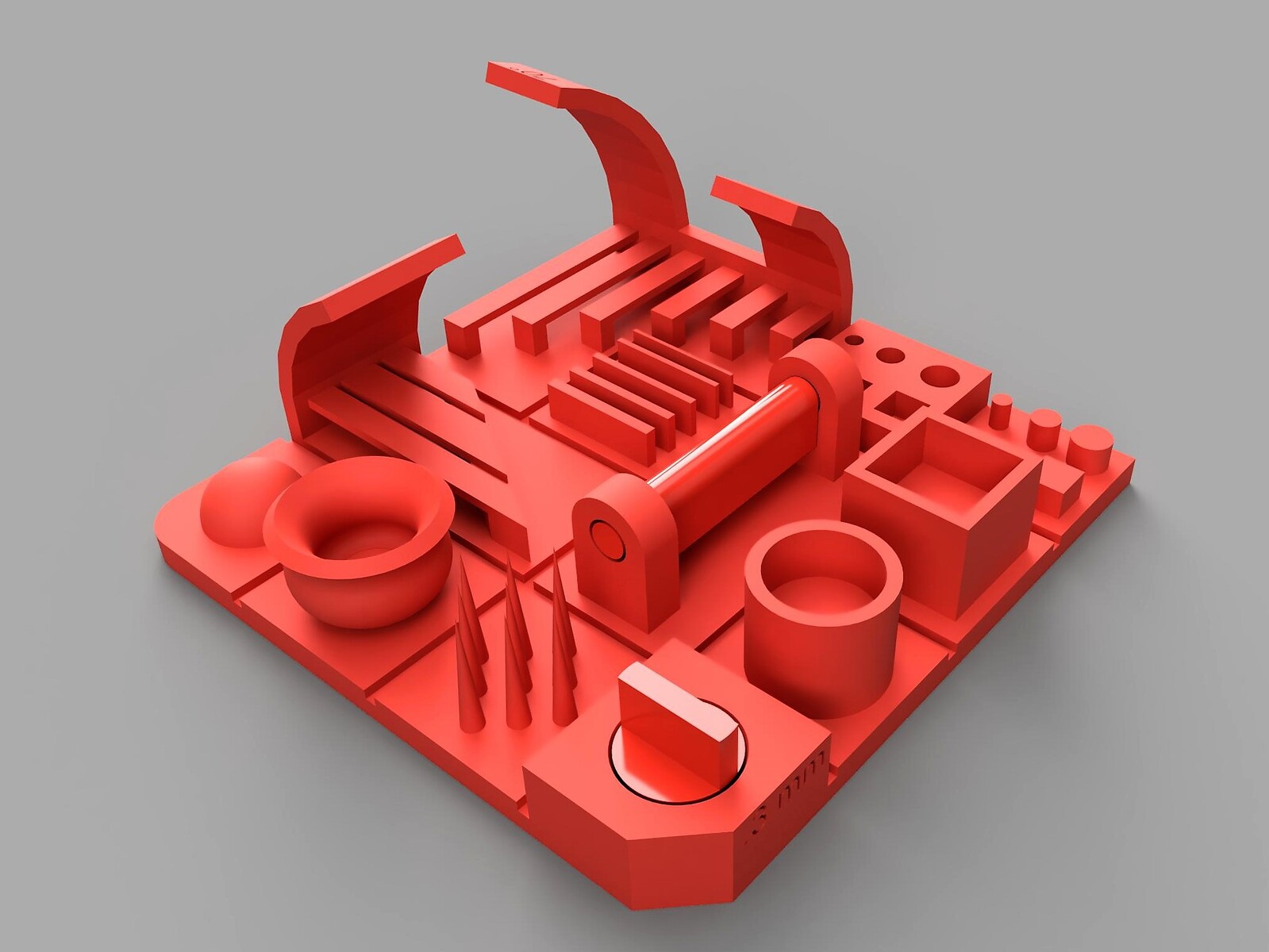

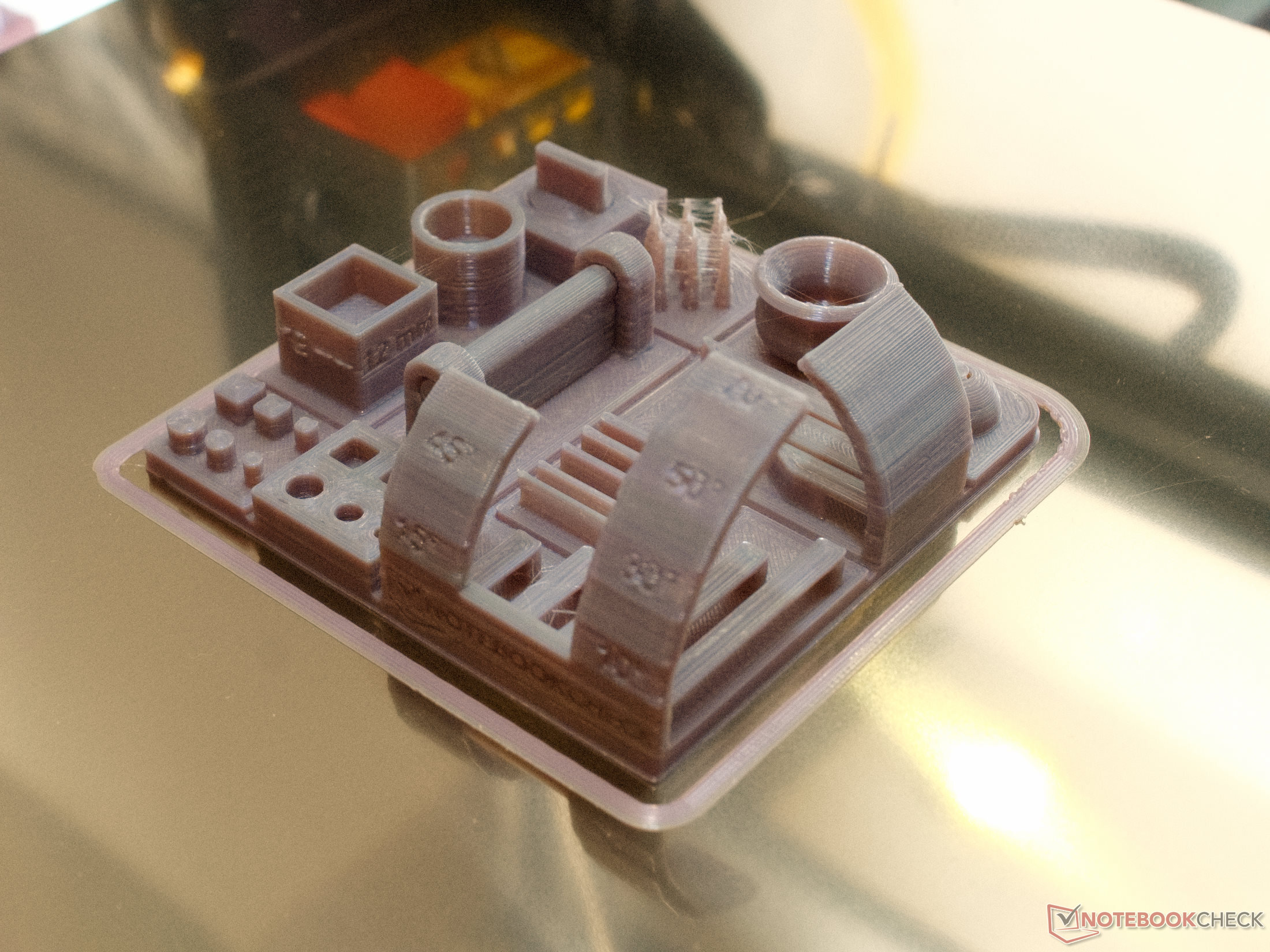

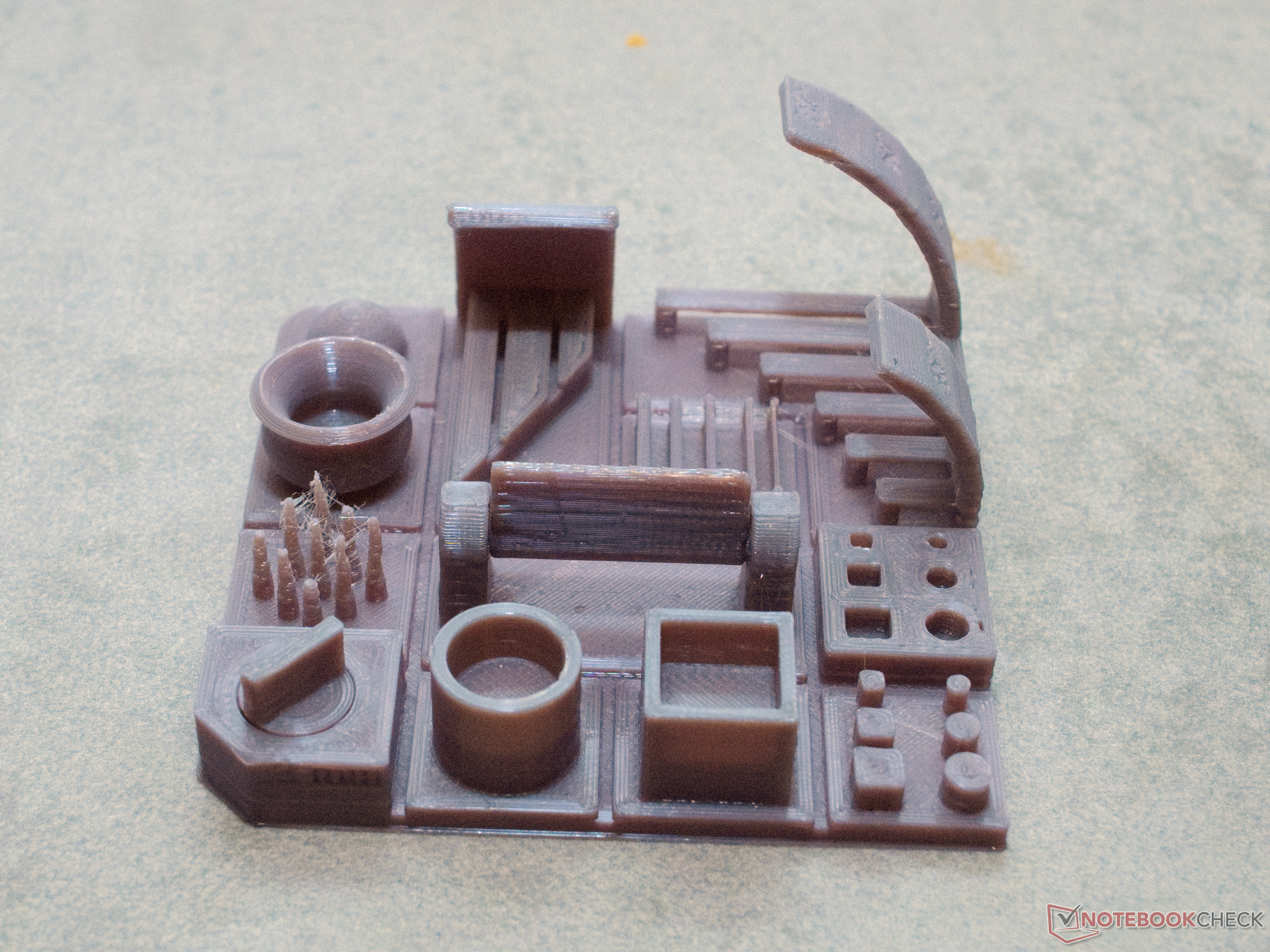

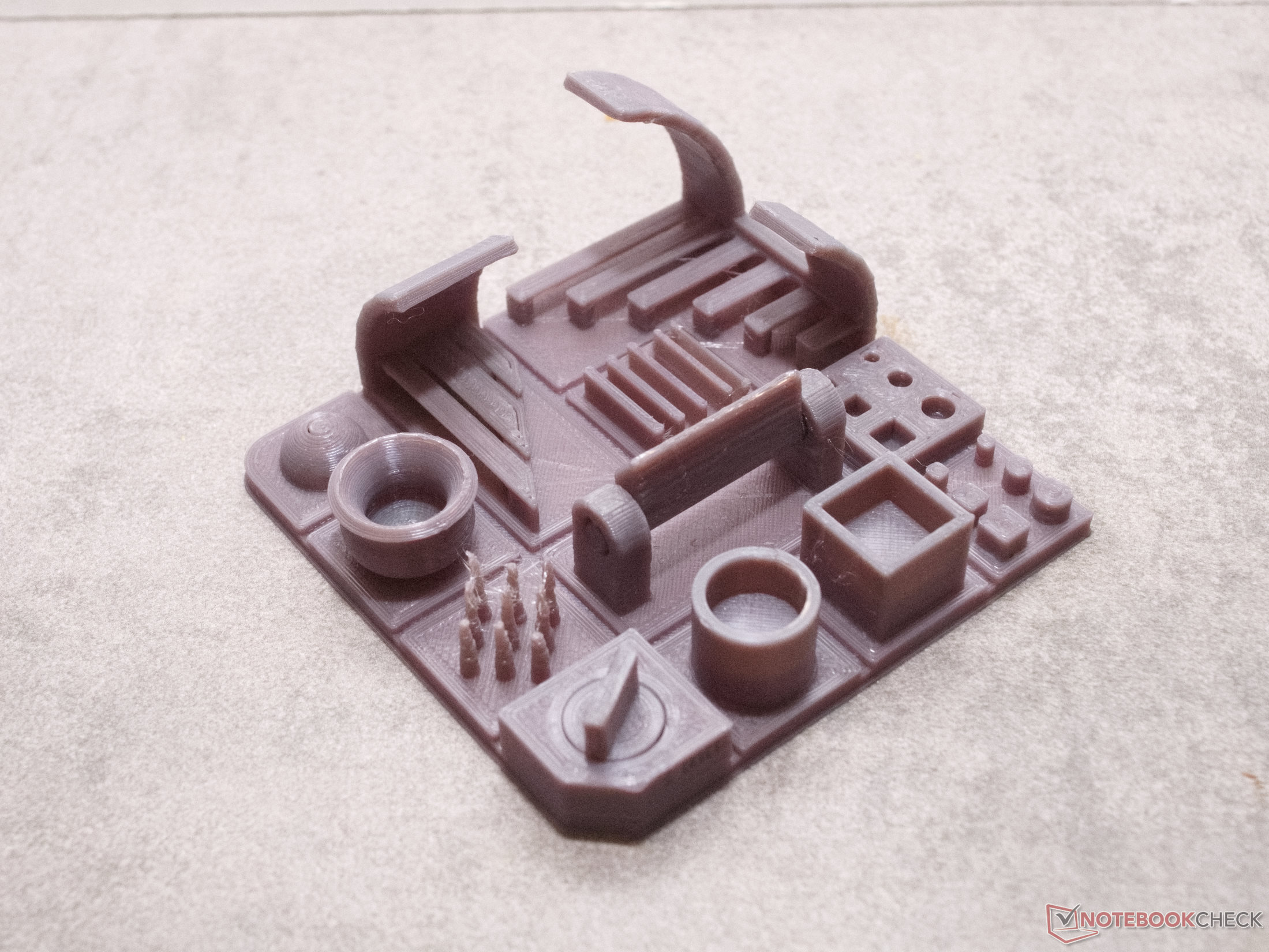

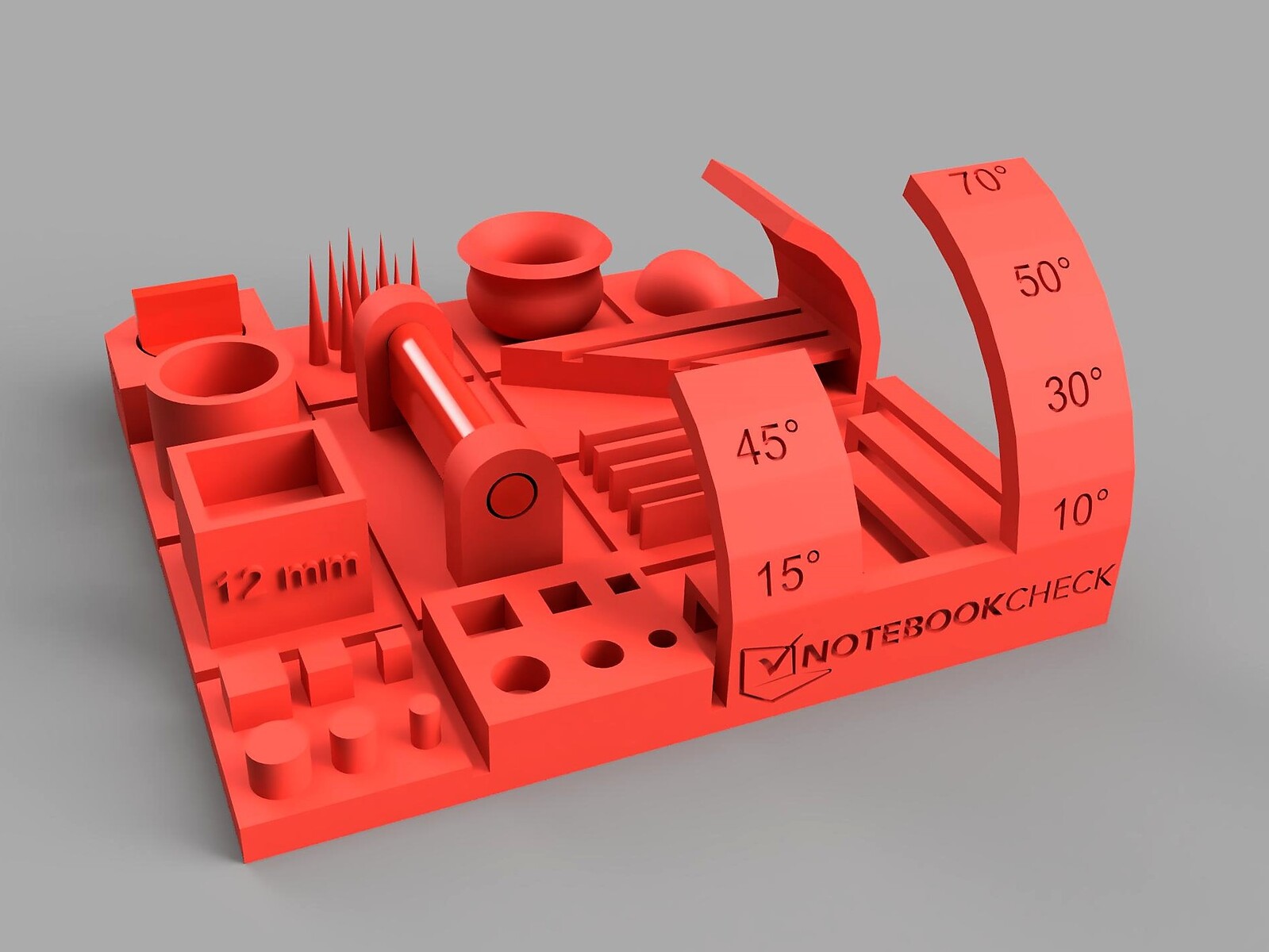

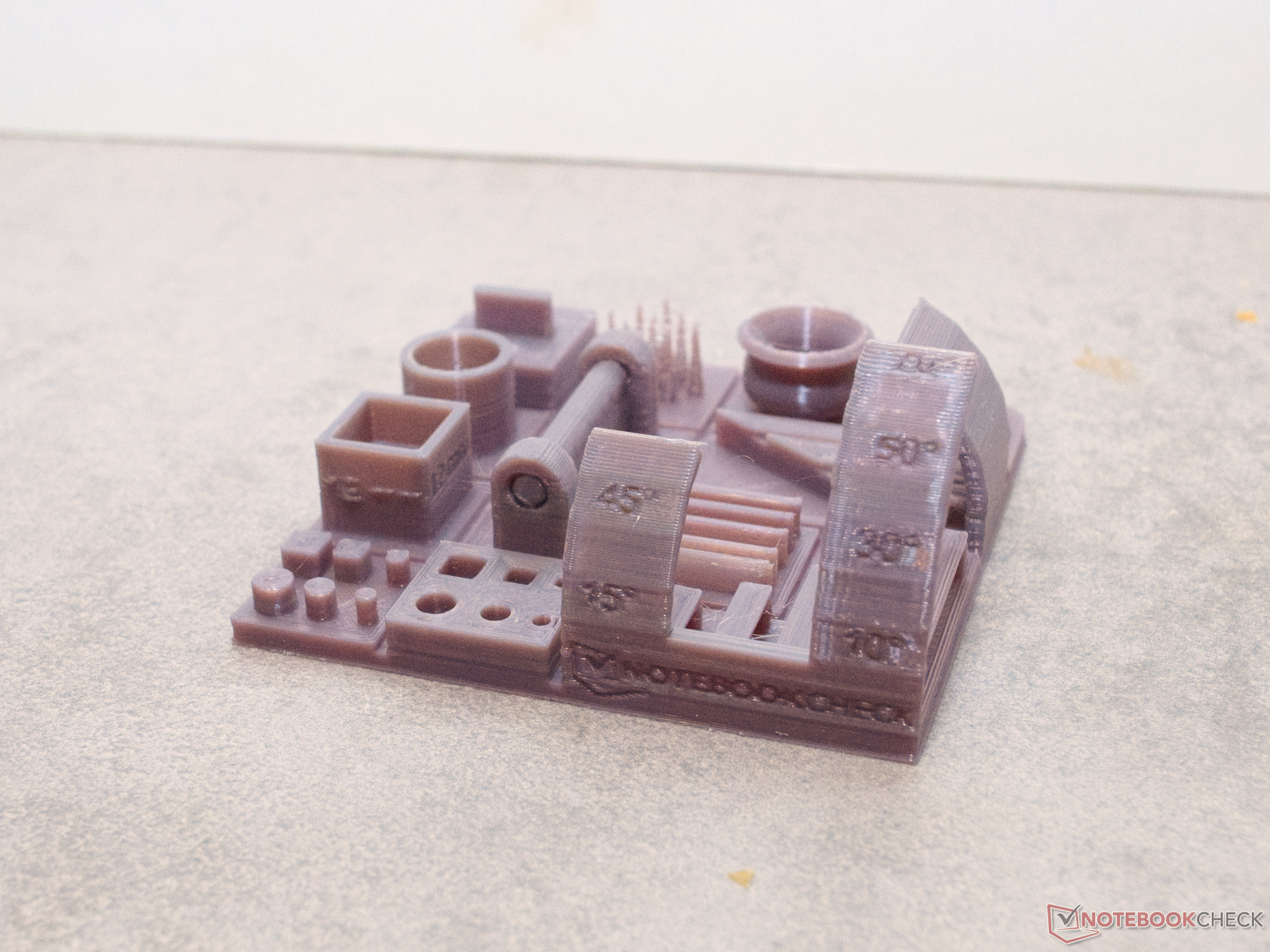

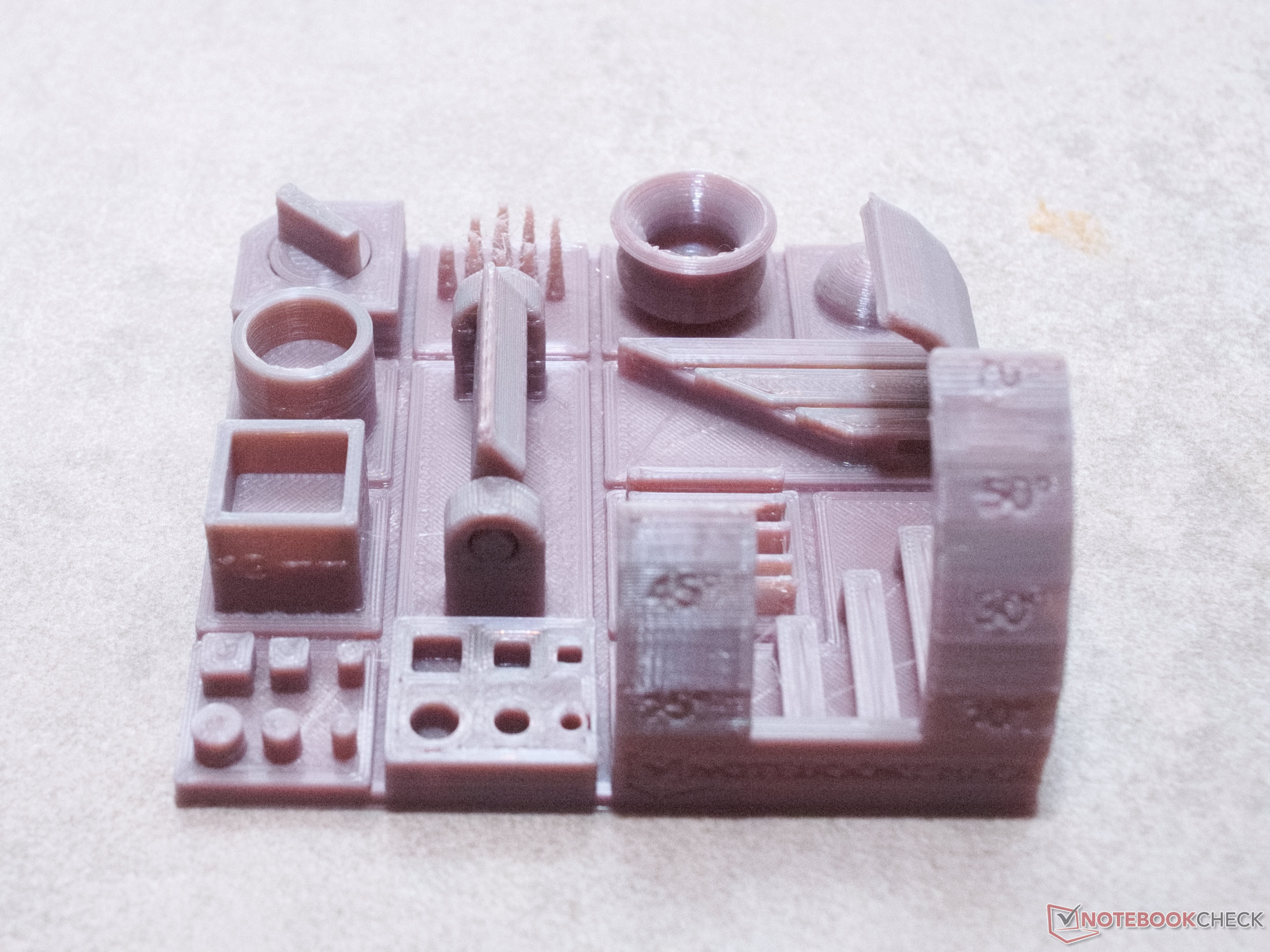

Para o teste, usamos nosso modelo de teste especialmente projetado pela primeira vez. Examinamos diferentes características de qualidade nos doze setores do modelo. O modelo pode mostrar a precisão dos movimentos e extrusões, medir a capacidade de criar balanços e pontes, e duas partes móveis ajudam a registrar as tolerâncias da impressora

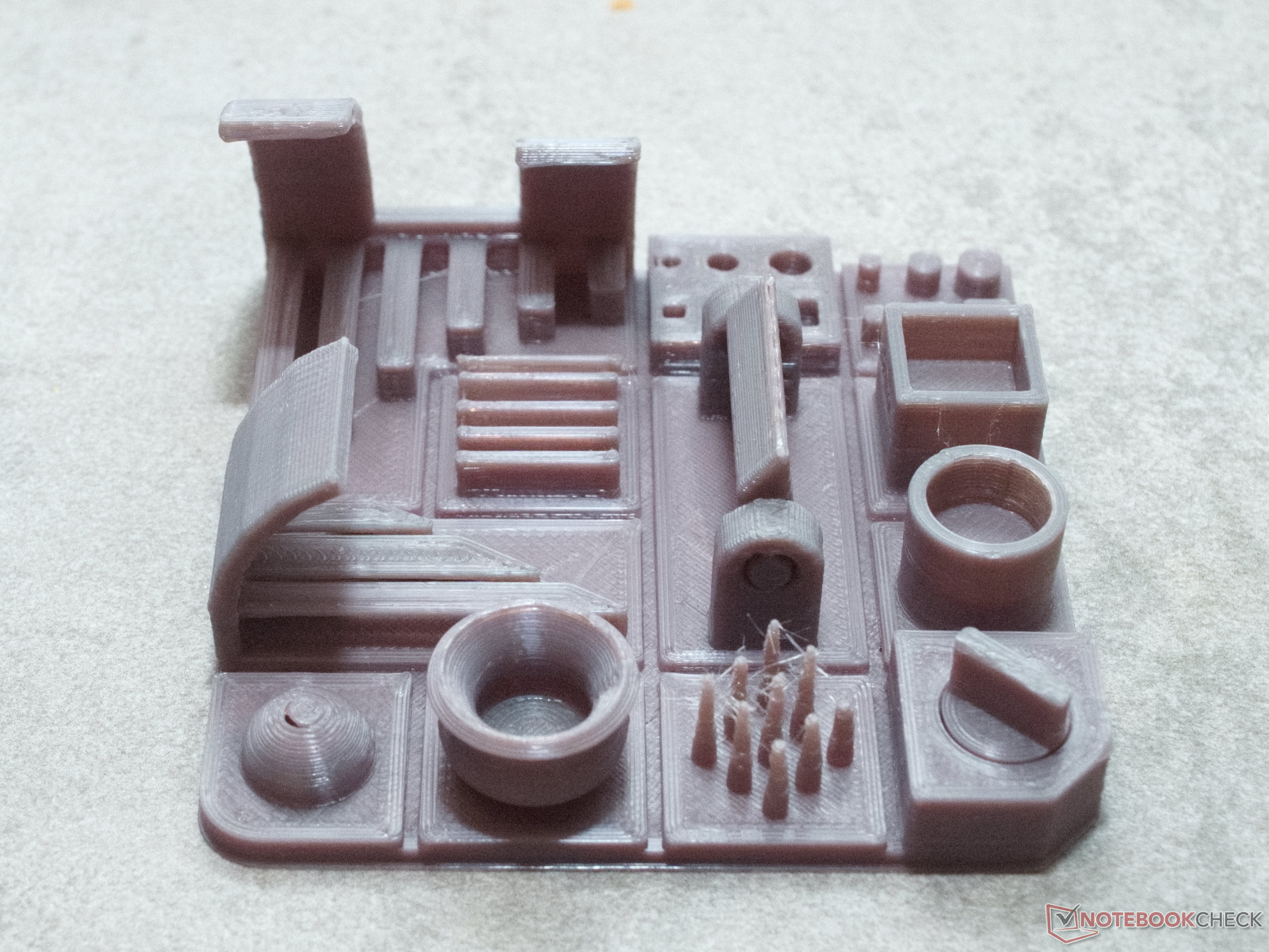

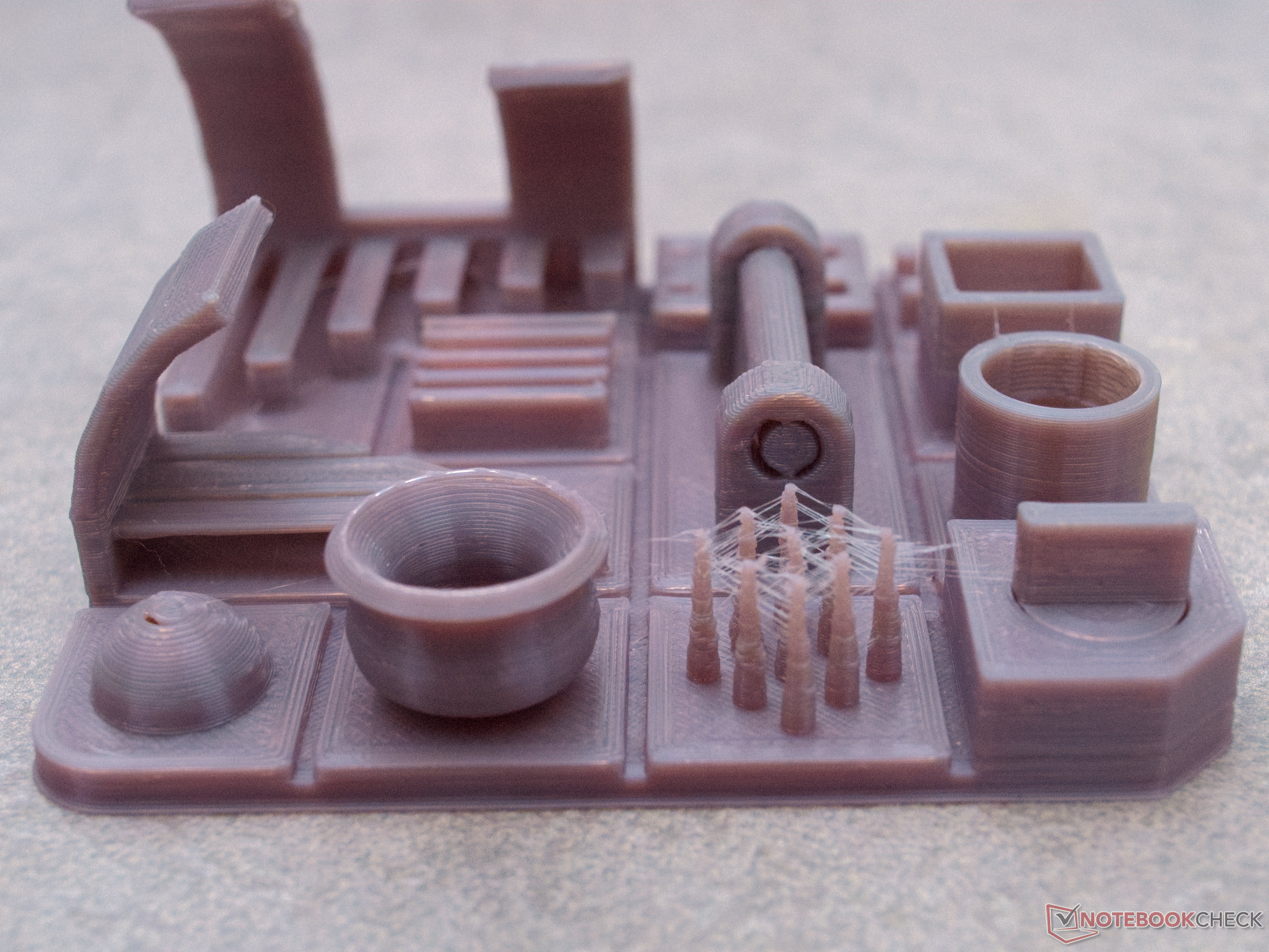

Cada parte da impressão de teste foi criada com precisão dimensional com uma tolerância de ±0,3 mm (~0,012 pol.). A aderência da base de impressão do Aquila S2 foi boa com o filamento PLA utilizado, apenas uma pequena separação da córnea frontal direita foi perceptível

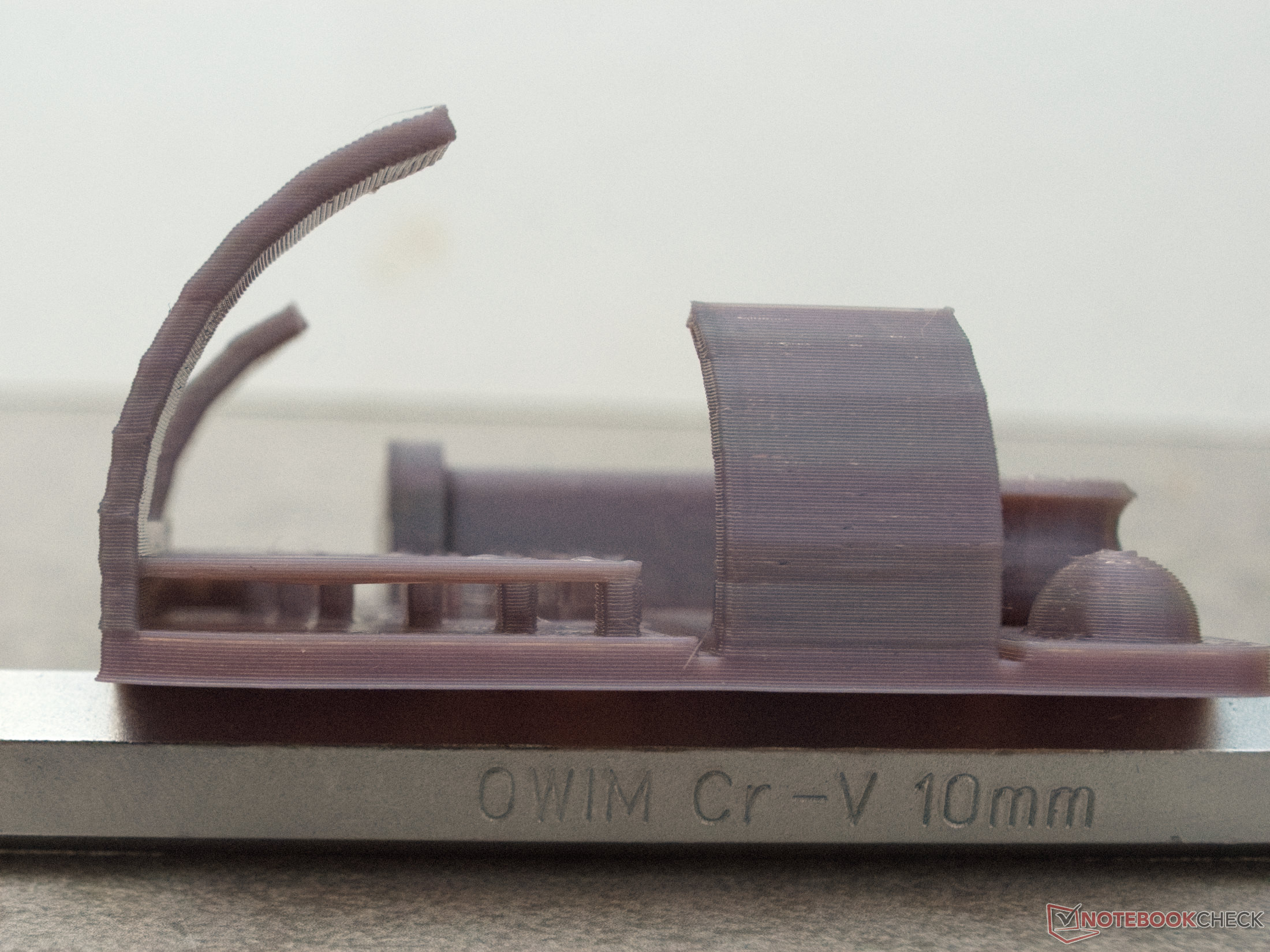

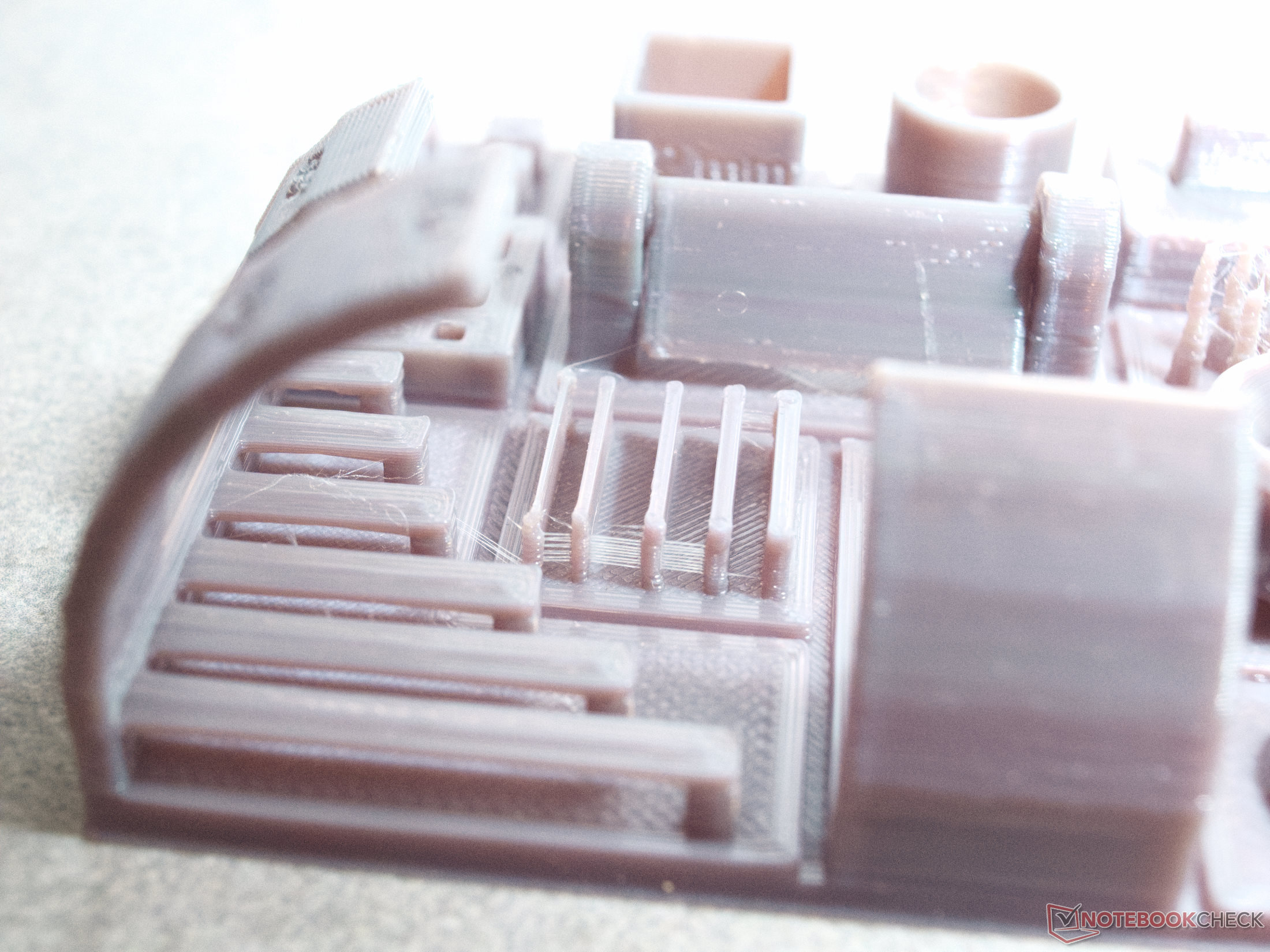

As sobremolas e as pontes imprimiram notavelmente bem. Somente com sobremarchas de 70° ocorrem pequenas imperfeições. O vaso pequeno mostra que os overhangs são fabricados consistentemente em todas as direções, embora o ventilador sopre apenas em uma direção. As pequenas agulhas junto ao vaso testam os ajustes para a retração do filamento após pequenas extrusões. Ajustes no perfil Cura poderiam levar a melhores resultados aqui. Até lá, você tem que esperar cordas e pequenas bolhas de plástico (bolhas) no Aquila S2. Em toda a amostra de teste, é evidente pelas costuras que os ajustes de retração poderiam ser melhorados. Entretanto, estes ajustes também são dependentes do material. Outros filamentos podem dar melhores resultados

A precisão das extrusões é de outra forma boa. Paredes finas e pequenos objetos são criados com uma tolerância de +0,02 mm (~0,0008 pol.). Os furos retangulares e redondos também apresentam alta qualidade. Entretanto, para as camadas superiores de enchimento, os erros são perceptíveis em dois lugares. Na esfera e no teste da ponte inclinada, o infill superior não é extrudido completamente para a parede do objeto. Este erro também pode ser eliminado com os ajustes corretos no cortador

Nos testes de impressão no local, ambos os objetos foram criados móveis. Isto significa que a impressora pode criar objetos com uma distância de apenas 0,3 mm (~0,012 pol.) separados um do outro

No geral, o Voxelab Aquila S2 produz resultados suficientes com o perfil Cura do fabricante. Com pequenos ajustes, excelentes resultados podem certamente ser obtidos aqui com muita paciência.

Segurança

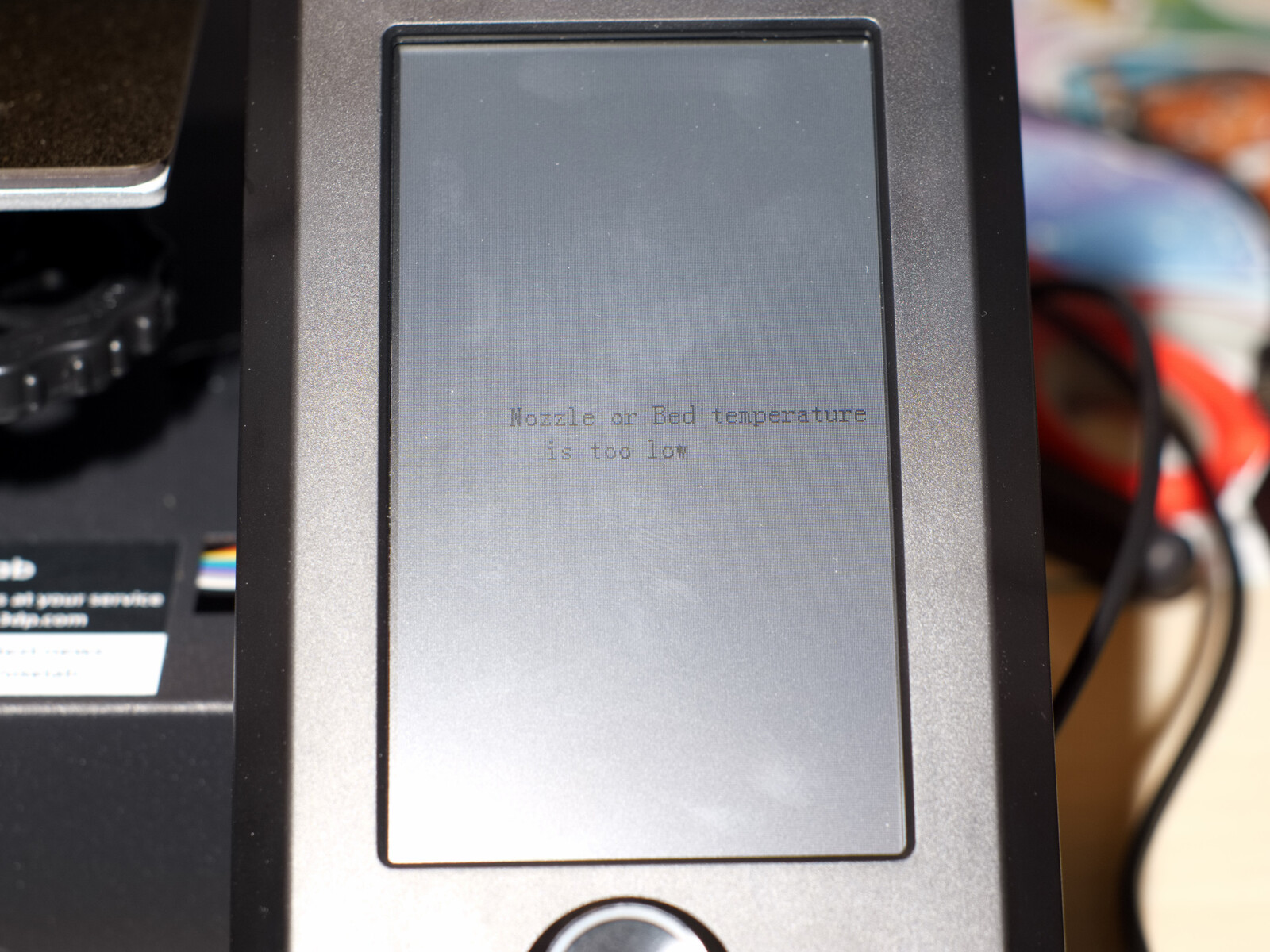

Indicação na tela no caso de um erro de temperatura
Indicação na tela no caso de um erro de temperatura

O Voxelab Aquila original atingiu altas ondas na comunidade de impressão 3D devido à falha do recurso de desligamento da energia de proteção quando ocorreu um erro de temperatura. Nosso dispositivo de teste com a Nação N32G455 e o firmware Aquila 6.1.1 não mostra este comportamento de risco de incêndio. Tanto ao curto-circuitar os termistores como ao manipular o processo de aquecimento com trapos frios ou ferros de solda, os elementos de aquecimento se desligam com segurança

No entanto, recomendamos verificar o desligamento de proteção. Para isso, por exemplo, o bocal de latão pode ser mantido a 60 °C (140 °F) com um pano úmido durante o aquecimento. Após pouco tempo, um tom de alerta deve soar e o bocal deve então esfriar.

Emissões

A impressora 3D emite um forte cheiro de plástico durante as primeiras impressões. Isto se origina da folha magnética que retém a cama de impressão e desaparece após alguns ciclos de aquecimento. Dependendo do filamento utilizado, seus cheiros também são espalhados na sala.

O ventilador radial para resfriar o objeto é a principal fonte de ruído. A partir da meia RPM, ele afoga todos os outros componentes. Enquanto o ventilador do objeto funcionar a velocidades moderadas, a impressora 3D tem um baixo nível de ruído. O ventilador da fonte de alimentação funciona continuamente, mas é tolerável.

As unidades TMC2208 também fazem aqui seu trabalho silencioso. Dependendo da velocidade, os motoristas dos motores passo a passo parecem alternar entre SpreadCycle e StealthChop. Portanto, os movimentos são relativamente silenciosos

Veredicto

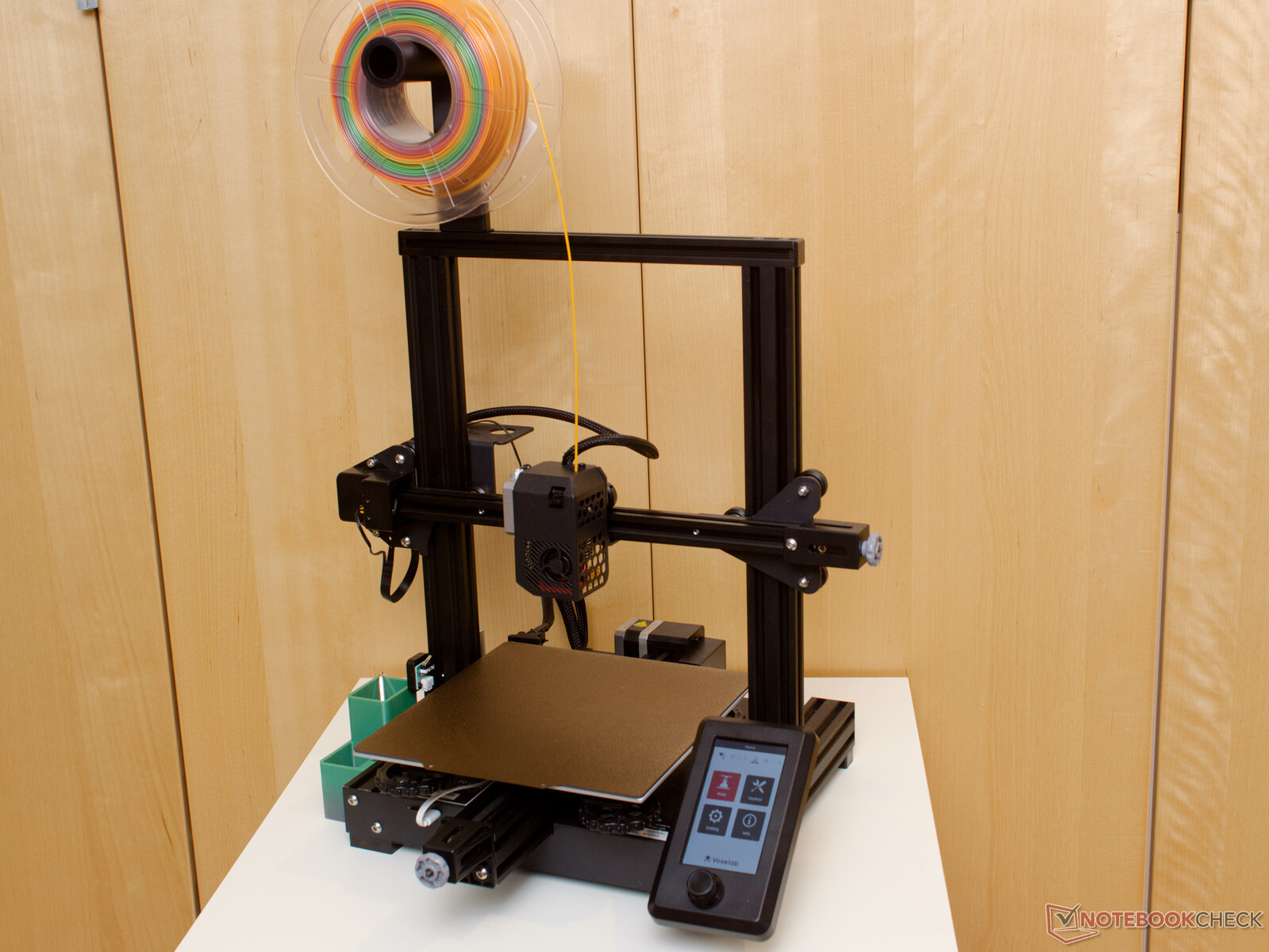

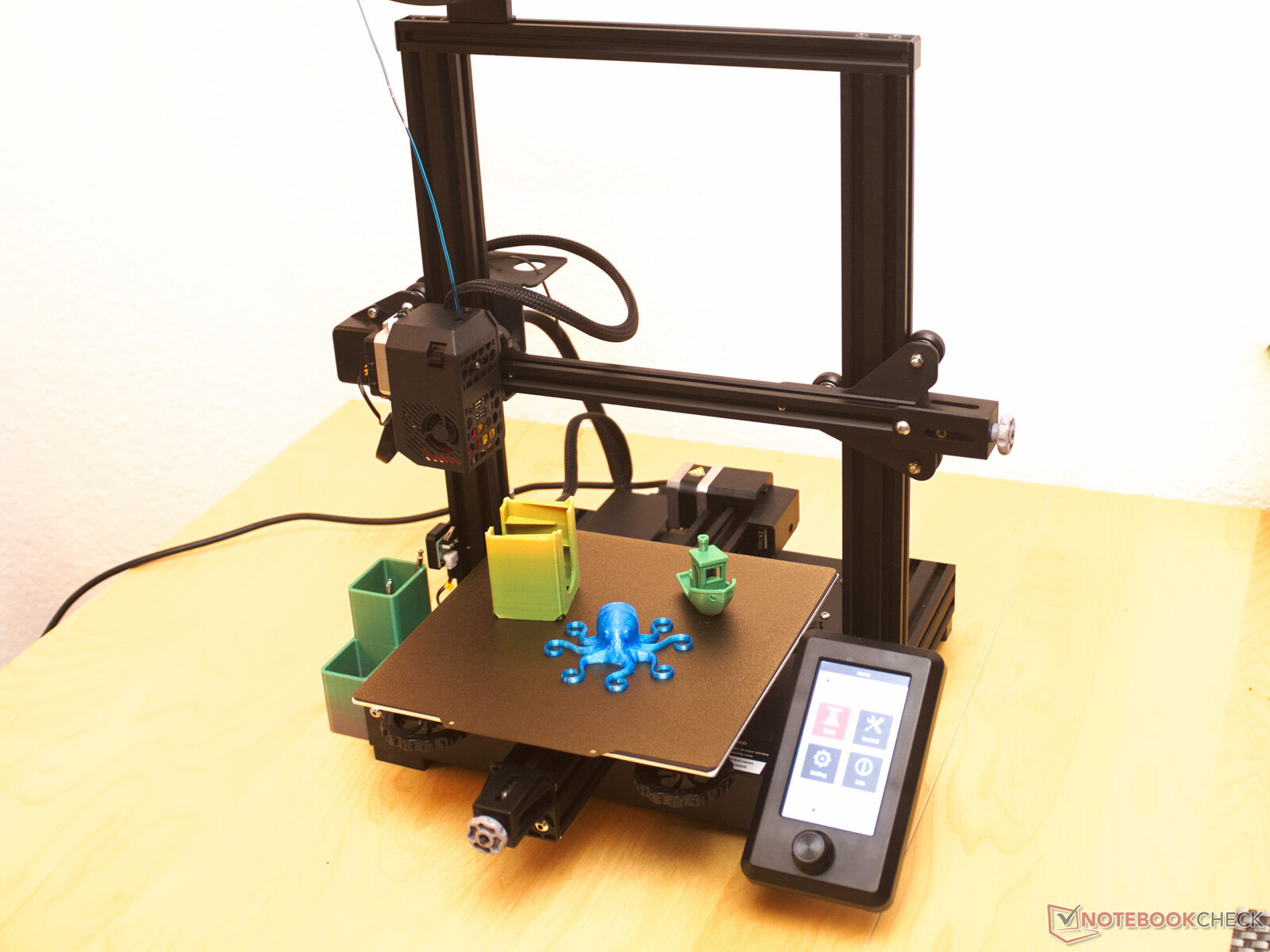

Voxlab Aquila S2 fornecido pela Voxelab
Voxlab Aquila S2 fornecido pela Voxelab

A Aquila S2 é mais do que uma impressora sólida em 3D que oferece bons resultados fora da caixa. Apenas pequenos pontos de crítica, se houver, podem ser encontrados no hardware. O firmware fornecido pela Voxelab, por outro lado, carece de algumas características como um assistente de nivelamento de leito e nivelamento manual de leito de malha. No entanto, o firmware ultrapassou seus problemas iniciais e agora fornece um desligamento de proteção funcional em caso de erros de temperatura.


A extrusora hotend e a extrusora de acionamento direto proporcionam principalmente resultados surpreendentemente bons. Este é o maior ponto positivo do Aquila S2. Com as altas temperaturas que o hotend pode atingir, uma gama muito ampla de materiais pode ser processada. A cabeça de impressão foi até mesmo capaz de processar o filamento PAHT sem problemas. O plástico de alta temperatura não derrete até 270 °C (~518 °F).


Com os upgrades do hot-end, extrusora e cama de impressão aquecida, a Voxelab Aquila S2 é uma impressora 3D de alta qualidade com bom desempenho.

O leito de impressão magneticamente acoplado tem uma adesão perfeita graças ao revestimento PEI. Como você pode removê-la após a impressão, o tempo entre duas impressões é reduzido tremendamente, se necessário. No geral, o Voxelab Aquila S2 parece bem feito. Não há praticamente nenhum compromisso quando se trata de gerenciamento de cabos e qualidade em geral. Os compradores podem esperar uma impressora 3D bem balanceada com uma boa relação custo-benefício.
