MagyarRevisão da impressora Anycubic Photon Mono X 6K Resin 3D: a impressora cumpre o que Anycubic promete?
Anycubic é um dos jogadores mais conhecidos no ramo de impressão 3D. A empresa chinesa, com sede na metrópole tecnológica de Shenzhen, vende impressoras que atendem a todos os níveis de demanda, desde o entusiasta da bricolagem até o designer profissional. A Photon Mono X 6K é a última geração de impressoras 3D baseadas em resina de Anycubic.
A impressora usa a tecnologia mSLA. Esta utiliza resina fotopolimerizável. Ela é preenchida em uma cuba de resina de fundo transparente. O objeto desejado é criado iluminando áreas selecionadas de baixo com luz UV (comprimento de onda ≈ 405 nm). Desta forma, o objeto impresso é retirado da cuba, camada por camada, à medida que se cola à plataforma de impressão. O objeto acabado é portanto pendurado de cabeça para baixo, na impressora 3D. Em contraste com as impressoras FDM, as impressoras mSLA sempre produzem uma camada completa de cada vez.

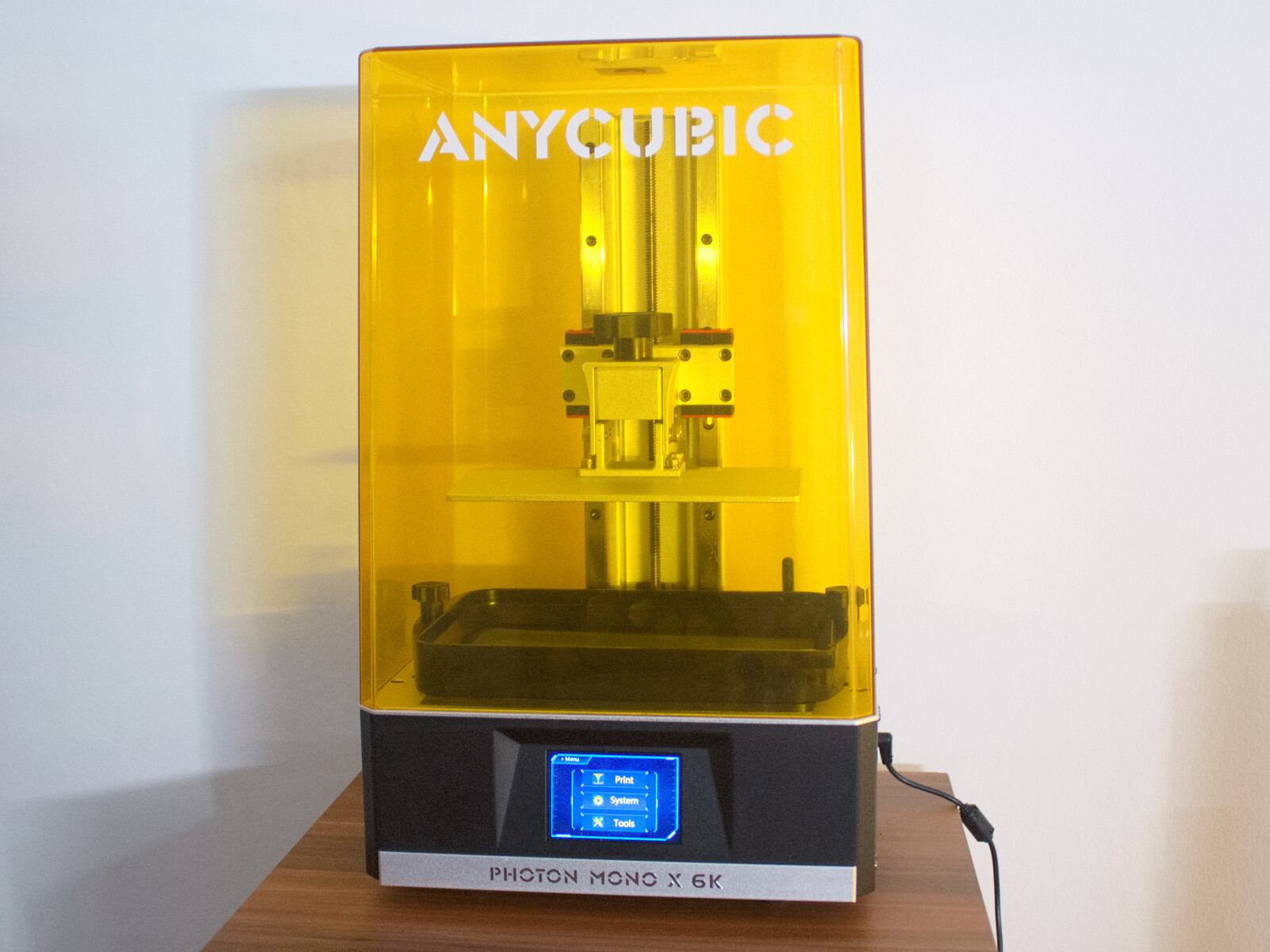

O Anycubic Photon Mono X 6K é suposto ser extremamente rápido. Para conseguir isso, a impressora tem um painel LCD de altíssimo contraste que só permite a passagem da radiação UV nas áreas selecionadas e uma forte fonte de luz UV. O painel de LCD mede 19,7 × 12,2 cm com uma resolução de 6K de 5.760 × 3600 pixels. Isto resulta em uma precisão de detalhes no plano X-Y de cerca de 0,034 mm. Ao longo do eixo Z, ou seja, a altura, é possível alcançar uma resolução de cerca de 0,01 mm.
Especificação técnica
De fora, o novo Mono X 6K não mudou muito em relação ao seu predecessor. Por dentro, porém, agora existe uma fonte de luz UV ainda mais forte e o LCD monocromático não só é de maior resolução, mas também um pouco maior
| Sistema | Anycubic Photon Mono X 6K |
|---|---|
| Técnica | mSLA, máscara de sombra LCD 3D-Printer |
| Volume de impressão | 24,5 × 19,7 × 12,2 cm = 5,88 L 9 ,6 x 7,8 x 4,8 polegadas = 199,1 oz 1,6 gal |
| Dimensões da máquina | 47,5 × 29 × 27 cm 18,7 x 11,4 x 10,6 em |
| Fonte de luz | LED de matriz paralela de 405 nm (40) até 6.500 µW/cm² |
| Mascaramento de sombras | Painel LCD 5760 * 3600 pixels Transmitância da luz 6%Relação decontraste 350:1 |
| Resolução | ≈ 34 µm |
| Velocidade de impressão | sugerida: 60 mm/h máx 80 mm/h - 3,15 in/h |
| Potência nominal | AC 110 V - 240 V a DC 24 V 144 W |
| Conectividade | USB-A 2.0 & WiFi |
| Interface | 3.5 polegadas Touchsceen Android- ou iOS-App |
| Preço de varejo sugerido pelo fabricante | 659 USD |
| Links: | www.anycubic.com Anycubic Photon Mono X 6K |
Configuração - A impressora está quase pronta para ser usada fora da caixa

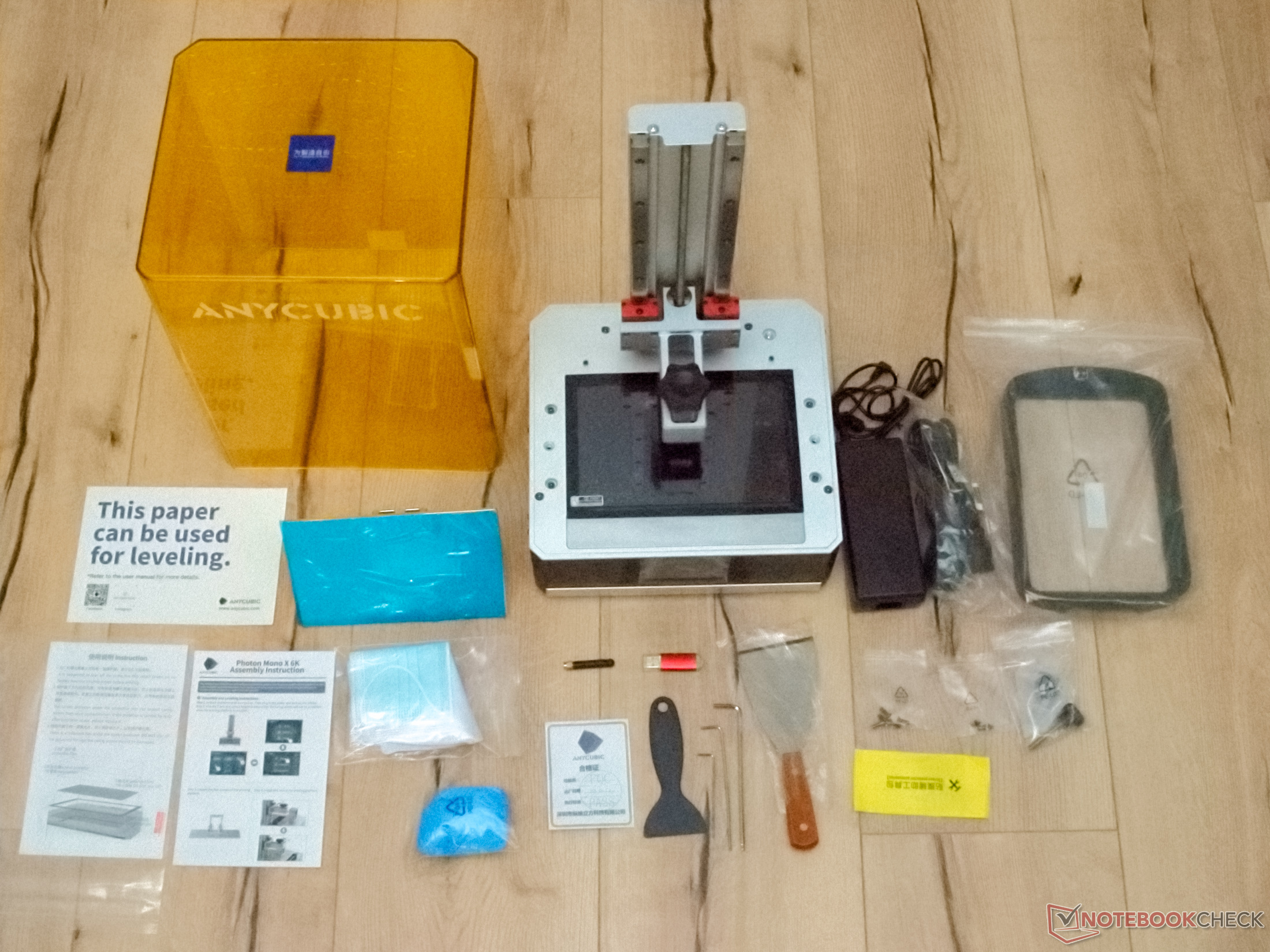

Exceto por uma resina correspondente, tudo o que é necessário para começar com a impressão em resina 3D está incluído na embalagem. Após descascar várias películas de proteção e simplesmente montar a plataforma de impressão, ela está quase pronta para ir. Primeiro, porém, a impressora deve ser nivelada usando os quatro pés ajustáveis para garantir uma distribuição uniforme da resina na cuba. A placa de construção é então alinhada com a tela. Enquanto o papel grosso fornecido serve como espaçador, os quatro parafusos de fixação são afrouxados e a placa é baixada a zero através do menu da impressora. Com uma leve pressão sobre a grande placa de alumínio, os quatro parafusos são agora novamente apertados. Após a instalação e o enchimento da resina var, é hora de imprimir.
Preparação: Anycubic tem um software de corte personalizado

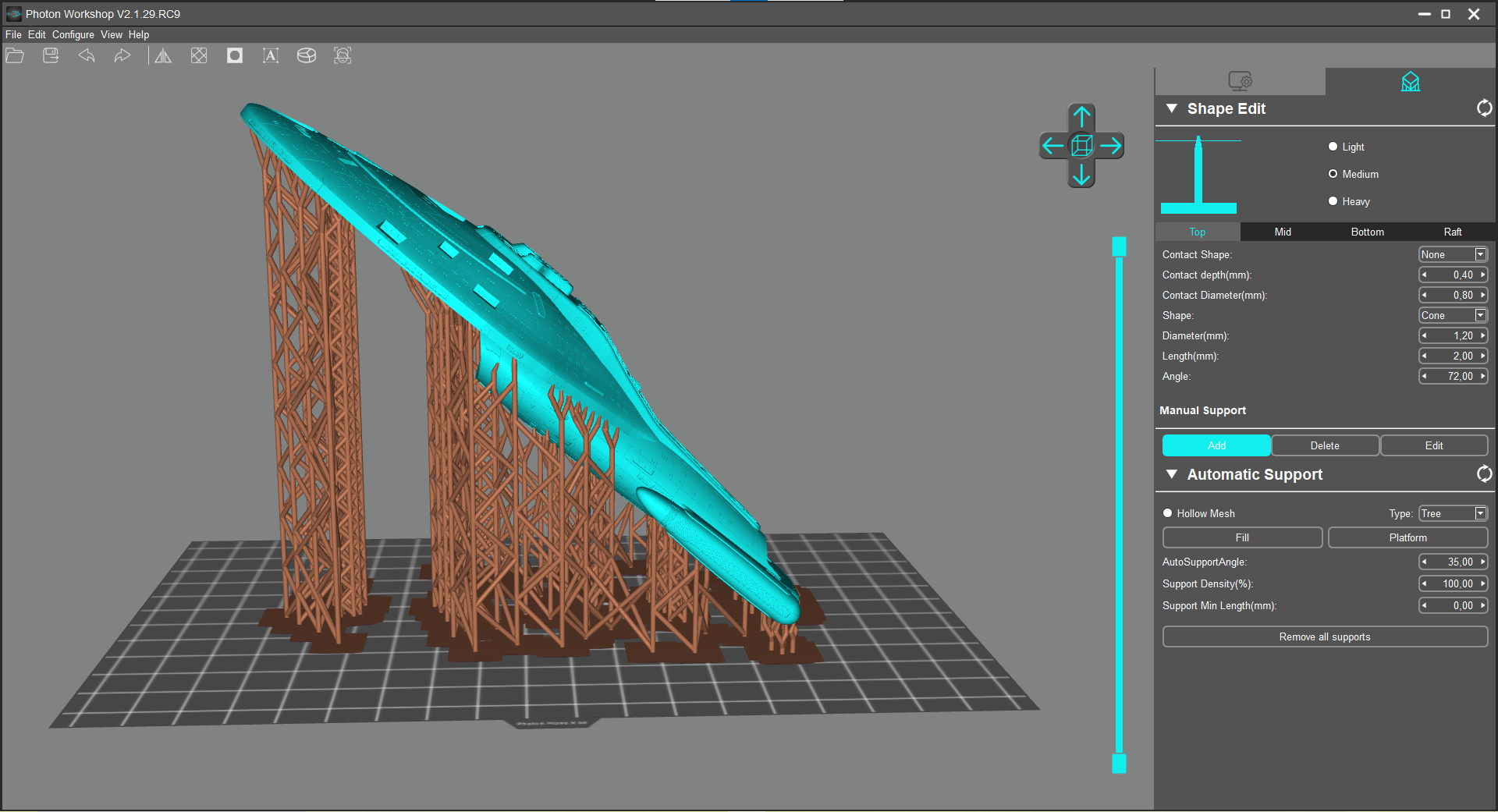

A embalagem da impressora inclui uma pequena pen drive USB vermelha. Esta contém instruções detalhadas, uma impressão de teste e (no nosso caso) o Workshop Photon na versão 2.1.29.RC9. O programa de fatiamento de Anycubic pode realizar todas as tarefas necessárias. As estruturas de suporte geradas automaticamente são suficientemente dimensionadas com as configurações padrão, o esvaziamento dos objetos funciona sem falhas e o programa não oferece praticamente nenhum outro ponto de crítica. O programa de fatiamento simples atende aos requisitos básicos sem preocupações, apenas os cálculos de algumas etapas de trabalho poderiam ser um pouco mais rápidos porque o programa usa, nesses casos, apenas um único fio. Entretanto, o usuário pode definitivamente evitar pagar por alternativas.
Depois que o modelo STL é fatiado e salvo no drive USB, ele se conecta diretamente à porta USB da impressora. Ao selecioná-lo a partir do menu da impressora, a impressão é iniciada.
Qualidade de impressão: O painel LCD 6K fornece detalhes ultra-finos
Os detalhes finos que as impressoras de resina podem produzir são excelentes. Um fino cabelo humano na cabeça tem entre 0,02 e 0,04 mm de espessura. Um pixel do painel LCD no Anycubic Photon Mono X 6K tem um comprimento de borda de cerca de 0,034 mm, e notavelmente, os pixels individuais podem ser vistos no objeto acabado impresso em 3D quando examinado de perto
Detalhe do painel de LCD:
Para avaliar melhor a precisão da impressora, um cubo de teste https://www.thingiverse.com/thing:1219068 com um comprimento de borda de apenas um centímetro foi impresso primeiro sem anti-aliasing. O tempo de exposição por camada foi de 1,5 segundos com 100% de intensidade luminosa. A altura da camada é de 0,034 mm
Nas fotos seguintes, os voxels individuais do objeto impresso foram separados visualmente uns dos outros utilizando uma fonte de luz pontiaguda e o pós-processamento da imagem. Apenas a primeira imagem mostra aproximadamente como o olho humano veria a superfície
As estruturas mais finas, que o Anycubic Photon Mono X 6K pode reproduzir sem problemas, são cerca de 0,1 mm com a Resina Básica Anycubic utilizada. A crocância das bordas no objeto é particularmente digna de nota. Mas também os hemisférios e outras dificuldades do cubo de teste 3DSLA são produzidos quase perfeitamente.
Distribuição de luz
Para um resultado de impressão ideal, as impressoras mSLA devem apresentar uma iluminação muito uniforme. Esta é a única opção para produzir pequenos detalhes com um alto grau de precisão em qualquer parte da chapa de construção. Dentro do Anycubic Photon Mono X 6K, 40 lentes distribuem a luz dos LEDs UV localizados atrás delas.

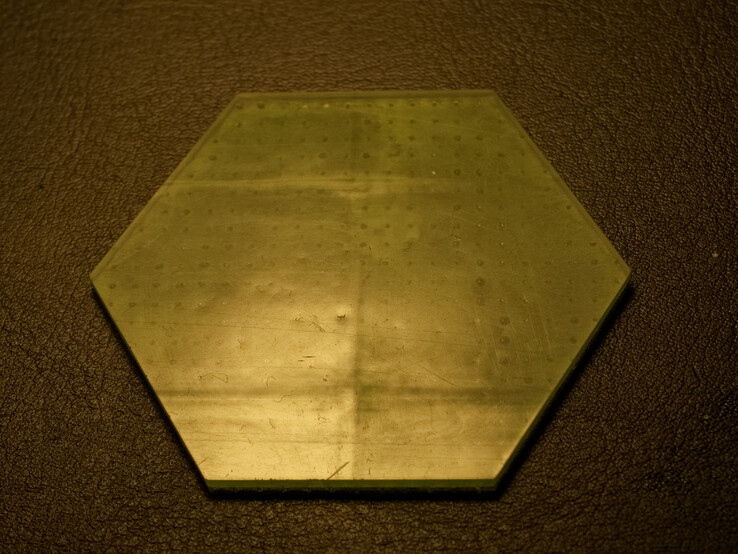

Uma placa impressa a partir de uma Resina Elegoo lavável com água translúcida em verde revelou a primeira pequena fraqueza da impressora 3D. As estruturas podem aparecer no produto impresso ao longo das bordas das lentes individuais sob certas condições. No pequeno hexágono, duas linhas horizontais e uma vertical podem ser reconhecidas de forma distinta. Aparentemente, a intensidade da luz ao longo das bordas das lentes é diferente da do centro. O efeito de linha é resultado de uma polimerização não uniforme da resina. Não há mudança nas dimensões do objeto impresso, mas a resina refracta a luz transmitida de forma mais inconsistente nestas regiões. Os pontos no verso são um resultado de estruturas de suporte.

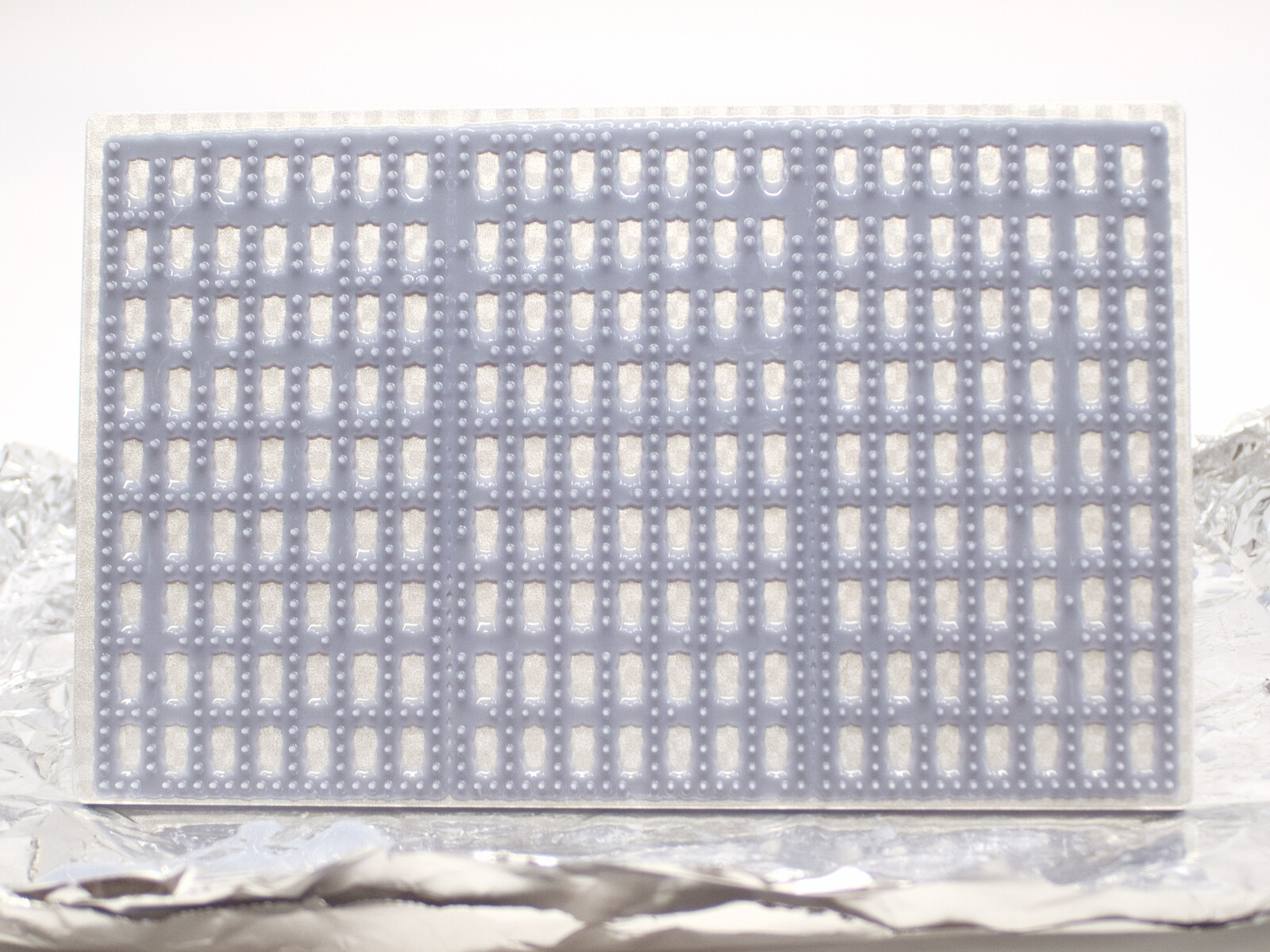

O teste do leito de pregos de acordo com Frank Collingwood também mostra pequenas descontinuidades na exposição. Para criar objetos muito finos, o tempo de exposição do objeto tem que ser ligeiramente aumentado. Os testes aqui também foram feitos com a Resina Básica Anycubic. Um resultado perfeito produziria cada um dos pequenos pregos. O teste de impressão foi feito duas vezes com diferentes tempos de exposição. No primeiro teste, o tempo de exposição foi fixado em apenas 1,2 segundos. Embora apenas alguns pregos tenham permanecido aqui, o experimento ainda mostra que é possível definir tempos de exposição tão curtos com o Anycubic Photon X 6K, dependendo do modelo. O segundo teste teve um tempo de exposição de 1,8 segundos, o que resultou em um resultado muito melhor com apenas alguns pregos perdidos
Os resultados dos testes de exposição mostram que os detalhes da filigrana requerem um tempo de exposição um pouco maior para serem reproduzidos com precisão em todas as áreas da chapa de impressão. Entretanto, os pequenos problemas resultantes podem ser bem administrados. Pequenos ajustes no tempo de exposição ou na altura da camada têm um grande impacto aqui. Em resumo, a saída de luz da impressora é boa, mas não perfeita
Construir adesão de placas
Durante toda a revisão do Anycubic Photon Mono X 6K, apenas um em mais de 20 objetos de teste não aderiu à placa de construção. Para esse teste, a exposição das primeiras camadas foi definida para um valor muito baixo de apenas 15 segundos. O tempo de exposição de todas as outras impressões de teste foi de 28 segundos para as primeiras quatro camadas.
A placa de construção, com seu padrão de tabuleiro de xadrez gravado, mostrou boa aderência com todas as resinas testadas. Mesmo resinas bastante difíceis de imprimir, como a Elegoo ABS-Like Resin, não causaram nenhum problema à impressora 3D.
Qualidade de impressão em uma aplicação prática
O SMK (Statens Museum for Kunst) é a galeria nacional da Dinamarca. Via myminifactory.como museu compartilha com o público numerosas digitalizações em 3D de alta resolução de estátuas clássicas. The Discus Throwero Venus de Milo e a Pequena Sereia ou Havfrue dinamarquesa estão entre as esculturas mais famosas doque a coleção digital.
Nós replicamos as três esculturas com o Anycubic Photon Mono X 6K. Os detalhes dos resultados são maravilhosos. A impressora 3D realmente funcionou muito bem aqui. Com o anti-aliasing ativado ao mais alto nível, dificilmente podem ser vistos vestígios de fabricação na Vênus de Milo e na Pequena Sereia. O Discus Thrower, por outro lado, foi impresso sem o anti-aliasing. No entanto, as camadas e pixels individuais são difíceis de reconhecer a olho nu também aqui.
Velocidade de impressão: 80 mm/h é alcançável

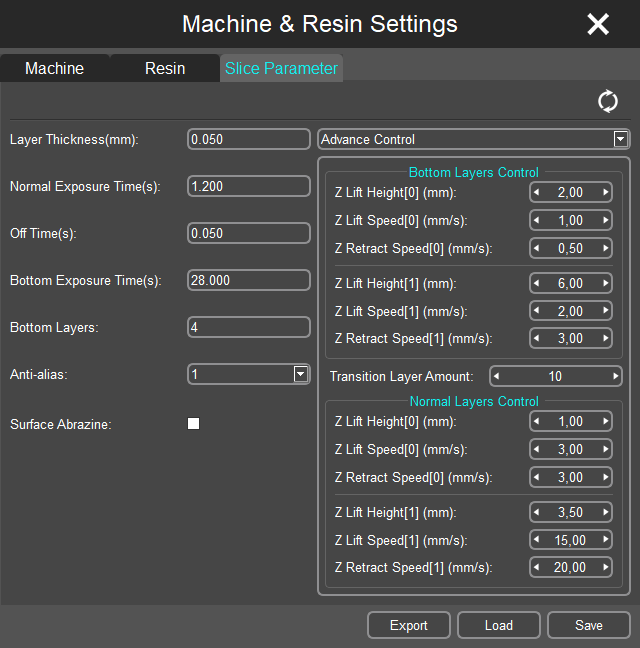

Com os valores predefinidos para altura da camada, tempo de exposição e Z-lift na Photon Workshop V2.1.19, a velocidade de impressão é ligeiramente superior a 40 mm/hr. Durante os testes, tornou-se rapidamente evidente que os valores predefinidos são muito conservadores. Com as configurações apropriadas, muito tempo pode ser economizado.
O lançador de discos mostrado acima tem uma altura de 68 mm acima da chapa de impressão. Com uma altura de camada de 0,05 mm, um tempo de exposição de apenas 1,2 segundos, e um Z-lift de 4,5 mm, levou 55 minutos para imprimir a estátua. Se subtrairmos o tempo das primeiras camadas lentas, o resultado é de cerca de 79 mm/h. Com mais alguns pequenos ajustes, mesmo mais de 80 mm/h parece estar bem dentro do intervalo de possibilidades.
Após o serviço de impressão
Uma grande crítica às impressoras 3D que trabalham com resina sintética é sempre o alto uso de material. Álcool, álcool desnaturado ou isopropanol são necessários para remover o excesso de resina do produto acabado de impressão e dos componentes da impressora. Uma vez que a resina sintética pode ser prejudicial à saúde, o contato com a pele também deve ser evitado. Aconselha-se o uso de luvas descartáveis. Papel de uso doméstico ou de oficina embebido em álcool é usado para limpar os componentes da impressora. A resina não utilizada também é despejada na garrafa de armazenamento através de um filtro de tinta fina.
Dependendo de quanto tempo e esforço é colocado no acabamento, mais ou menos material é usado aqui. Papel de cozinha e coador de tinta só são necessários, se a resina precisar ser trocada, a impressora não deve ser usada por um longo período de tempo, ou uma impressão não aderiu à placa de impressão e, portanto, a película FEP da cuba de resina precisa ser limpa ou substituída. Algumas etapas de limpeza não são necessárias após cada impressão.

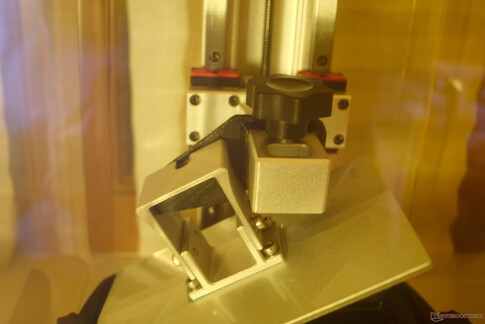

Se houver tempo suficiente para que a placa de construção e o objeto drenem completamente, a gravidade faz a maior parte do trabalho de limpeza. Para este fim, projetamos e depois imprimimos uma pequena ferramenta, com a qual a placa de construção pode ser suspensa em um leve ângulo. (O arquivo STL correspondente pode ser encontrado em thingiverse.com.) Após algum tempo, o objeto e a placa de construção devem estar na sua maioria secos. Uma pequena quantidade de álcool e uma ou duas folhas de papel de cozinha limparão o resto

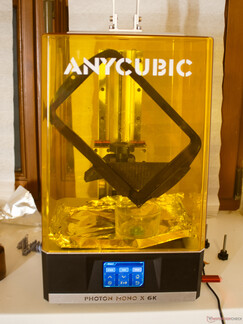

Também criamos um dispositivo para se livrar dos últimos restos de resina na cuba de resina. O dreno da cuba de resina é acoplável ao mecanismo de elevação e agarra a cuba de resina na vertical e em um leve ângulo. Como a gravidade também faz a maior parte da limpeza aqui, cerca de 50 ml de álcool é suficiente para limpar o veterinário desta maneira
Se o álcool for então despejado em uma garrafa de vidro âmbar e permitido que se instale por alguns dias, o excesso de resina se depositará no fundo. Usando uma lâmpada de luz UV, isto pode ser curado da parte superior. O álcool é então transparente novamente e pronto para a próxima operação.
O uso econômico dos recursos também pode economizar muito desperdício quando se lida com impressoras 3D de resina. No total, usamos 12 folhas de rolo de cozinha, quatro pares de luvas descartáveis, duas telas de pintura e 200 ml de álcool durante o teste para 15 impressões de teste.
Emissões: o nível de ruído não é favorável ao escritório
Assim que o Mono X 6K está imprimindo, os quatro ventiladores para resfriamento dos LEDs matriciais também começam a funcionar, e estes são relativamente barulhentos. Mas também, a subida e a descida da placa de construção proporciona um ruído de fundo adicional. O nível de ruído ainda é suportável, mas quando a impressora termina seu trabalho após algum tempo, ela traz um certo alívio.
Quanto ao odor, ele depende muito da resina usada. Há resinas que têm emissões quase imperceptíveis. Com a tampa de proteção leve no topo, um odor desagradável é então quase imperceptível no local de instalação. Mas mesmo com resinas de cheiro mais forte, o capô poderia ser selado com fita adesiva, se necessário, para que não mais escapem fumos da impressora 3D. Um lábio de silicone para vedação ao longo da base seria uma melhoria agradável.
Veredicto: O Anycubic Photon Mono X 6K é rápido e preciso
A impressão em resina 3D tem a reputação de produzir belos resultados, mas também tem a reputação de produzir muito desperdício, de ser lenta e de exigir muito trabalho. A revisão dá uma imagem geral muito mais agradável do que a má reputação das impressoras mSLA nos levaria a esperar. O Anycubic Photon Mono X 6K funciona de forma rápida e ainda precisa. Além disso, muito desperdício pode ser evitado com o fluxo de trabalho correto. A alta qualidade dos objetos impressos foi convincente, e os tempos de impressão atingiram valores econômicos.
O Photon Workshop fornecido por Anycubic funciona de forma satisfatória, mesmo que um pouco lenta. Em geral, tudo o que é necessário para começar está incluído com o Mono X 6K. Se o nível de ruído da impressora é um fator decisivo é algo que todos têm que decidir por si mesmos. No entanto, uma coisa é certa para nós
O Anycubic Photon Mono X 6K proporciona resultados excepcionais em pouco tempo. Ele oferece precisão e velocidade convincentes.
Em nossa opinião, as promessas publicitárias de Anycubic para o Photon Mono 6K foram cumpridas.
Preço e Disponibilidade
No momento, o site Anycubic Photon Mono X 6K está disponível para pré-compra nos EUA, em exclusivo. O próximo lote pré-compra começará no dia 22 de novembro às 9:00 horas EST a 599 USD. O preço normal deve ser de 659 USD
