Revisão da gravadora a laser Longer RAY5: Lâmina laser inteligente com Wi-Fi

Com controle Wi-Fi e um Touchscreen, o Longer RAY5 é quase um unicum entre os gravadores a laser. Assim, o laser CNC pode impressionar com um manuseio particularmente fácil. Apenas 5 watts de potência óptica são suficientes para produzir bons resultados em muitos materiais.

Mais tempo é mais conhecido por impressoras 3D boas e acessíveis. O portfólio de produtos inclui impressoras FDM e de resina. Recentemente, a Longer também introduziu um laser CNC, o RAY5. Com um preço acessível de cerca de US$360, o fabricante permanece fiel ao segmento de preço mais baixo. Entretanto, a Longer incorporou algumas características especiais ao RAY5, que não são encontradas em outras máquinas de gravação nesta faixa de preço. Por exemplo, o RAY5 vem com uma grande tela sensível ao toque e um módulo WLAN para controle. Embora o laser de diodo ainda possa ser controlado através de um cabo USB, na verdade não há necessidade de uma conexão direta entre o computador e a ferramenta.

Informações sobre o produto

Produto Longer RAY5
Tamanho 61 × 67 × 20 cm
Área de trabalho 40 × 40 cm
Suprimento de energia 110 V a 240 V AC
12 V 5 A DC
Laser modul FAC Diodo Laser
405 nm
máximo. 5.5 Watt de saída óptica
fixa Fokus 30 mm
Tamanho do ponto no foco ideal retangular 0,08 × 0,08 mm
Mainboard LGT RAY V1.2
Microcontrolador ESP-WROOM-32
motorista de motor passo-a-passo A4988 (compatível com Pololu)
Precisão 12,5 µm
Controles Tela sensível ao toque, Wi-Fi, conexão USB, microSD
Software LaserGRBL, LightBurn (Gcode)
Links Longer Homepage
Longer RAY5





Configuração - tudo o que é necessário está na caixa

A montagem do RAY5 mais longo deve levar cerca de meia hora. Não há necessidade de procurar ferramentas, pois todas as chaves de fenda necessárias estão incluídas no pacote. Também gostamos do fato de que todos os parafusos e peças pequenas são classificados em sacos pequenos de acordo com as etapas de construção. As instruções de montagem impressas são um pouco pequenas, mas há um PDF no cartão SD incluído para zooming. Devido à boa embalagem e às instruções claras de montagem, a montagem não requer nenhum conhecimento especializado

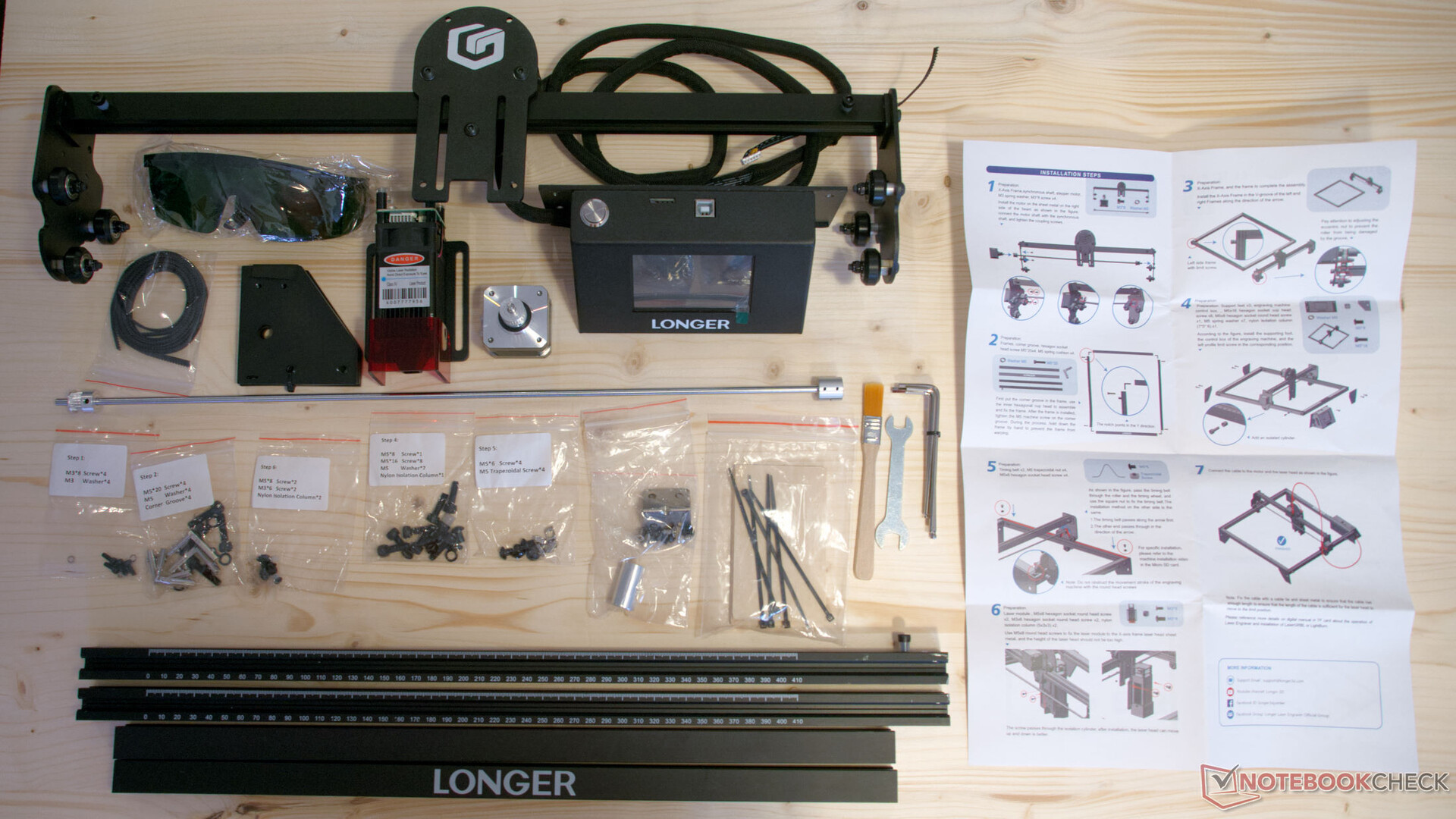

Conteúdo da embalagem
Conteúdo da embalagem

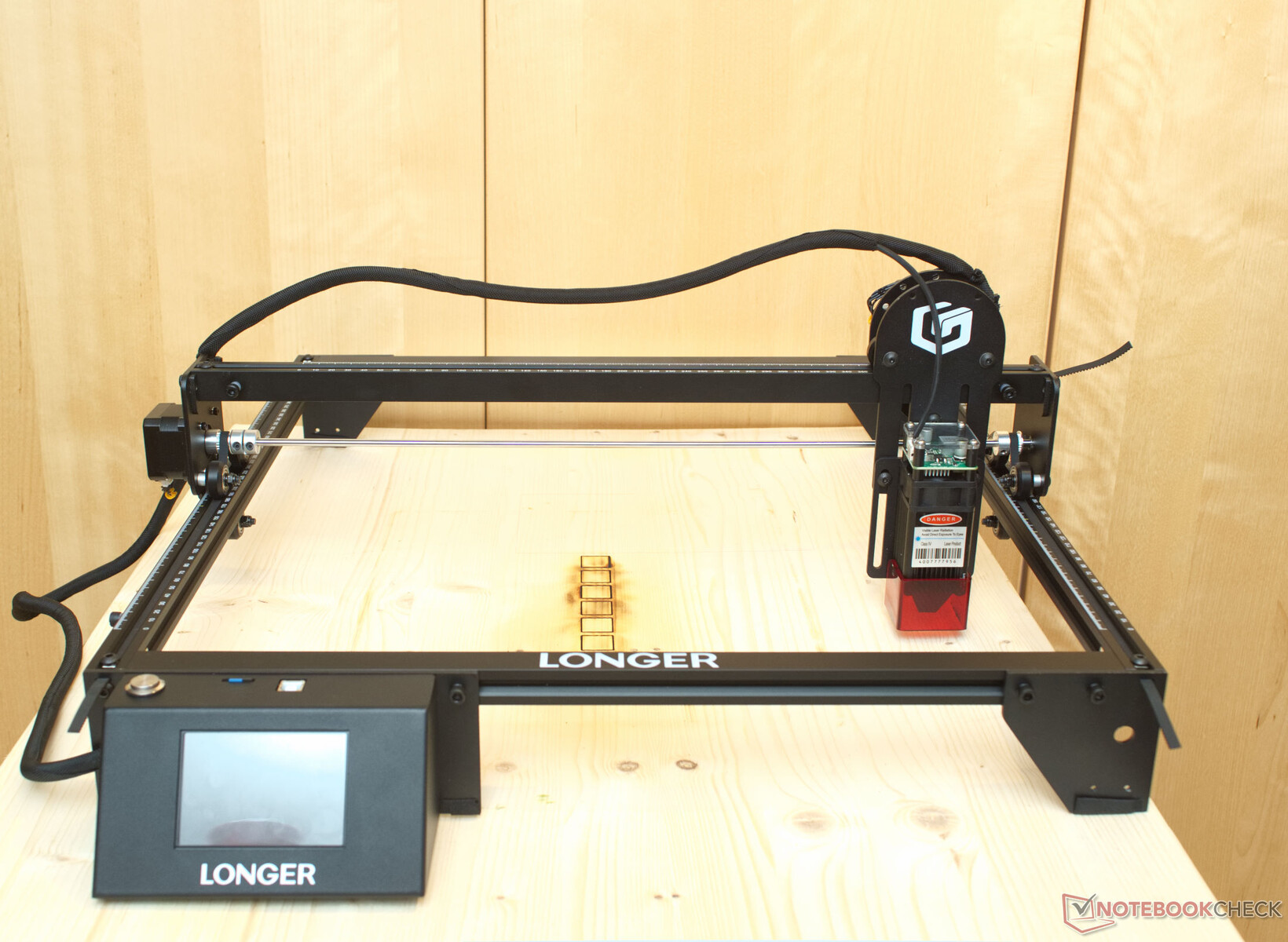

RAY5 mais longo montado
RAY5 mais longo montado

O Longer RAY5 não requer interruptores de limite. Estes não são realmente necessários porque se pode guiar o laser até o ponto zero manualmente.

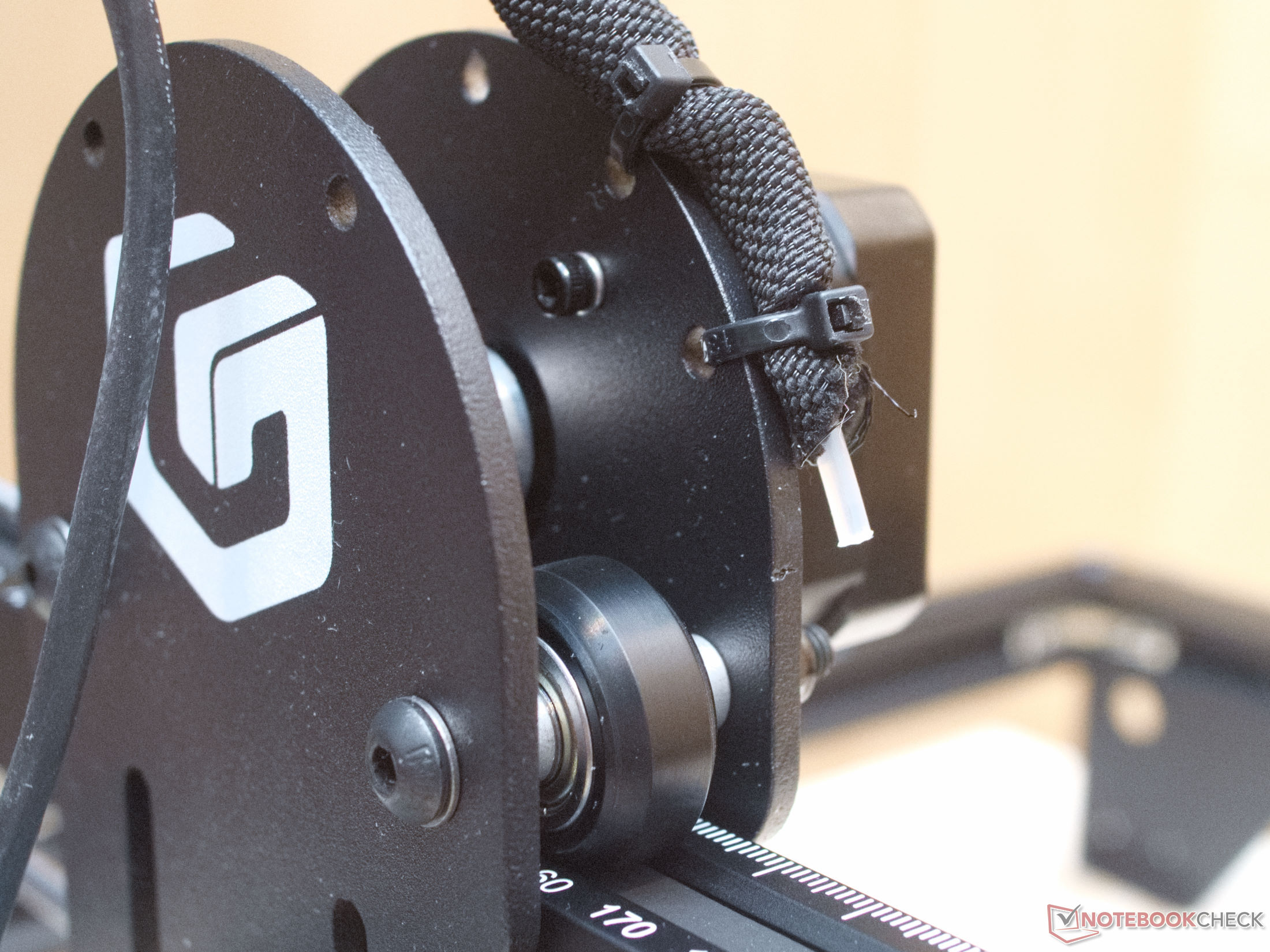

Embora o roteamento do cabo não pareça perfeito, o cabo de nylon grosso no chicote do motor X e do laser funciona sem falhas. Os cabos permanecem sempre acima da superfície de trabalho.

A estrutura das extrusões de alumínio é suficientemente estável para uma gravadora a laser. As almofadas de borracha nos pés proporcionam um suporte razoavelmente seguro, mas a gravadora a laser pode escorregar, especialmente durante movimentos rápidos. Uma base de madeira sólida com um tamanho de aproximadamente 65 × 65 cm é, portanto, adequada como um suporte para o laser. Apertado com os três suportes fechados, o laser CNC pode ser montado com segurança desta forma.

Controles - Wi-Fi torna tudo mais simples

Menue
Menue
Tela visualizada através de óculos de proteção
Tela visualizada através de óculos de proteção

Uma tela sensível ao toque e controle Wi-Fi não estão disponíveis em outros lasers CNC, embora existam alguns fornecedores que possuem os acessórios correspondentes em sua linha de produtos. Geralmente é necessário contar com soluções DIY com um SBC como o Raspberry Pi para conseguir uma funcionalidade semelhante com um laser de diodo. O Longer RAY5 tem uma característica única aqui. Se o laser estiver conectado a Wi-Fi, os arquivos GCode criados com LightBurn ou LaserGRBL podem ser transferidos facilmente. O cartão microSD pode ser deixado na gravadora a laser e um cabo USB também não é necessário.

Antes de iniciar um processo de gravação, é necessário mover o cabeçote laser manualmente para o ponto zero, o Longer RAY5 não tem um homing automático. O arquivo desejado é selecionado através de Escultura. A função de moldura pode ser usada para verificar antecipadamente se o objeto a ser processado está na posição correta. O laser então desenha uma moldura no tamanho da saída com a menor intensidade luminosa. Após um toque no Cavre, a gravação é iniciada.

A grande tela de toque é fácil de ler, mesmo com os óculos de proteção verdes. Os pictogramas selecionados são quase auto-explicativos. Durante um processo de gravação, a velocidade e a potência do laser podem ser ajustadas. Especialmente para as primeiras tentativas com um novo material, que poupa um par de sessões na busca dos ajustes perfeitos.

Todas as características do laser também podem ser acessadas através do controle Wi-Fi. Se o Longer RAY5 estiver conectado a uma rede sem fio, o endereço IP é mostrado no visor. O endereço pode ser acessado por todos os dispositivos da mesma rede. O CNC a laser pode ser controlado através da página web e carregado com arquivos GCode

Hardware - Um ESP-WROOM-32 controla o RAY5

Tábua LGT RAY V1.2
Tábua LGT RAY V1.2

Placa mãe

Uma inspeção mais detalhada da placa LGT RAY V1.2 revela que o Longer RAY5 é controlado por um EPS32 com dois núcleos processadores. Assim, um dos núcleos pode cuidar da conexão sem fio, enquanto o outro executa as tarefas computacionais necessárias para o controle de movimento. Durante os testes, o microcontrolador provou ser extraordinariamente estável, de modo que o comportamento inesperado não ocorreu mesmo durante tarefas longas. Outro aspecto positivo é que os motoristas de motor passo são compatíveis com Pololu. Isto torna possível substituir os motoristas defeituosos ou mudar para alternativas mais silenciosas. Os motoristas de motores passo a passo A4988 instalados geram sinais de controle que causam reações relativamente ruidosas nos motores. Sons similares são conhecidos de antigos drives de disquetes.

Usando os slots livres para sensores e outro driver de motor passo-a-passo, é possível ampliar a funcionalidade do RAY5. Por exemplo, é possível configurar interruptores de fim de curso e um foco automático do laser.

Módulo laser

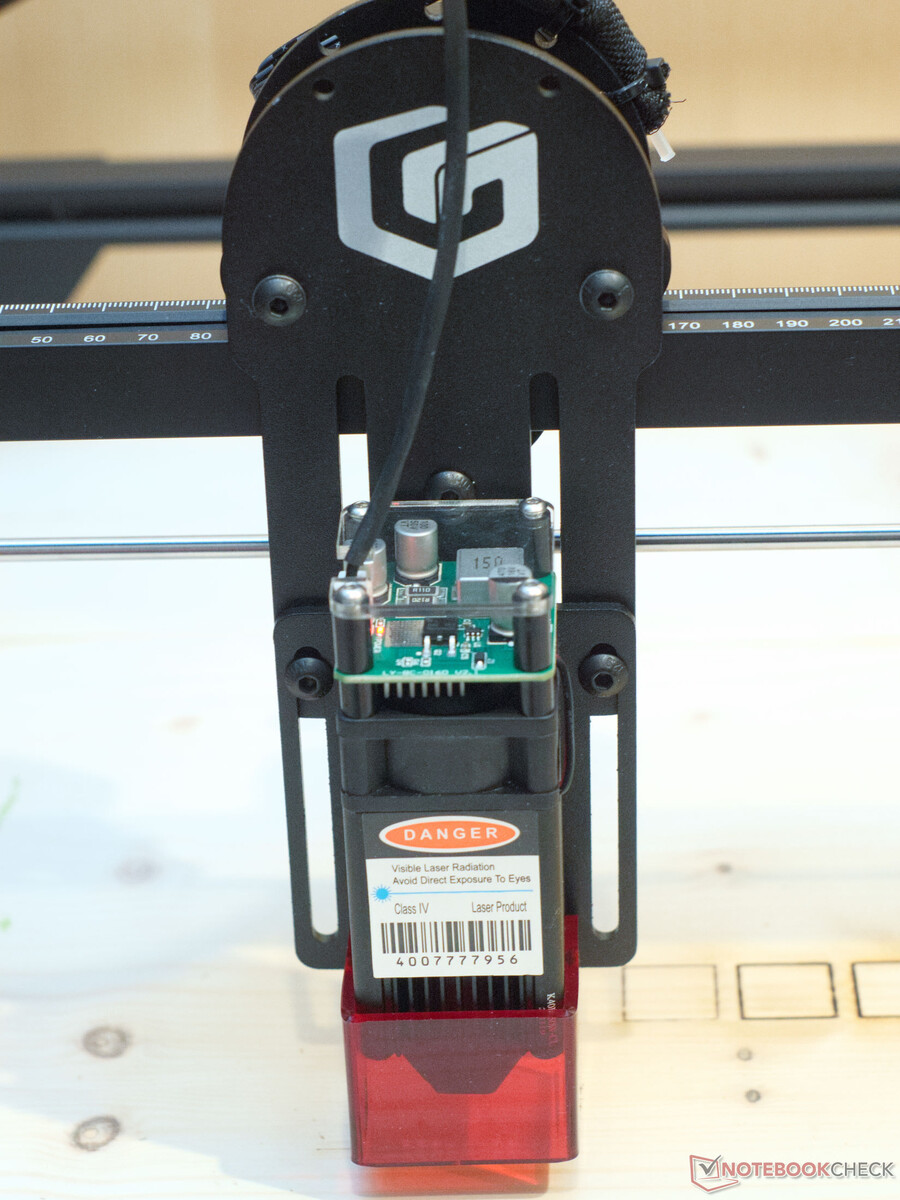

Módulo laser Longer RAY5
Módulo laser Longer RAY5

O módulo laser de 5,5 watts impressiona com resultados fortes durante o teste. Um ponto de luz particularmente estreito no foco provavelmente também é responsável por isso. Mais longo especifica uma área de base quadrada de 0,08 × 0,08 mm aqui. Como o laser tem um foco fixo, o cabeçote laser deve ser ajustado de acordo com a altura do objeto. Infelizmente, isto não pode ser feito sem ferramentas. Para este fim, os parafusos de montagem em ambos os lados do laser devem ser afrouxados com uma das chaves Allen incluídas. Um cilindro de alumínio incluído ajuda a encontrar a altura certa. Em seguida, os dois parafusos podem ser apertados novamente. O processo é um pouco complicado pelo escudo de luz vermelha.

O ventilador para resfriamento do laser está funcionando permanentemente enquanto o RAY5 estiver ligado. Ao utilizar uma espécie de bico, um leve efeito de ar-assistente também é criado através do ventilador forte. Ao cortar papel ou tecidos, no entanto, às vezes se deseja um fluxo de ar um pouco mais fraco aqui, enquanto que este parece bastante fraco ao processar madeira. Nunca houve chamas durante os testes.

Velocidades de corte RAY5 mais longas
Velocidades de corte RAY5 mais longas

Um teste com compensado de 3,5 mm de espessura produziu excelentes resultados tanto para a gravação quanto para o corte. Duas passagens a 300 mm/min e 100% de intensidade luminosa produziram o melhor padrão de corte aqui, com a linha de queima com cerca de 0,4 mm de largura. Este valor é importante para trabalhos de ajuste de precisão ao criar caixas ou projetos equivalentes a partir de compensados ou outros materiais de engenharia. O corte a laser pode ser compensado por muitos programas para controlar o laser de acordo

A gravação com valor de 20 a 100% de preto mostra o melhor efeito sobre o compensado a velocidades entre 2000 e 4500 mm/min com 90% de potência máxima e 20% de potência mínima. Como a madeira é uma matéria-prima natural sujeita a fortes flutuações, os valores determinados podem não ser transferíveis para outras peças de trabalho. Já a 1000 mm/min a gravação é tão profunda que o teste teve que ser interrompido aqui e as velocidades abaixo que não foram executadas

Pré-visualização em LightBurn
Pré-visualização em LightBurn

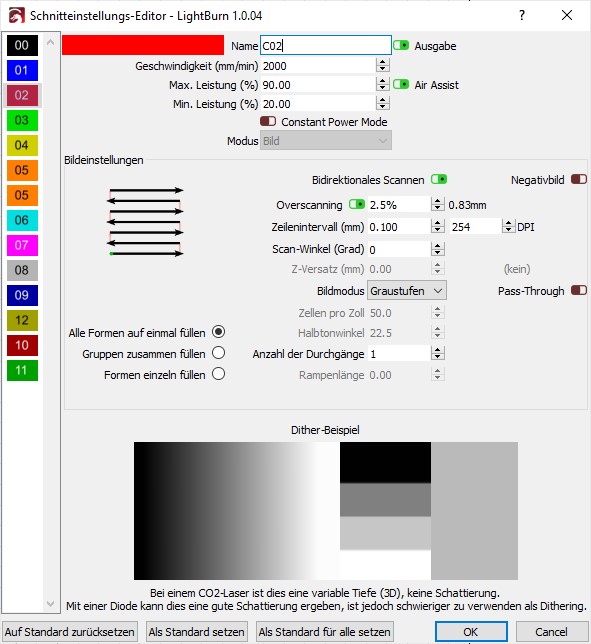

Ajustes de escala de cinza
Ajustes de escala de cinza
Resultados da gravura
Resultados da gravura

O poderoso laser também é capaz de processar muitos outros materiais. Além da madeira, o laser pode cortar tecido, feltro, espuma de borracha, acrílico colorido, papelão e papel. Carimbos personalizados podem ser criados com linóleo ou borracha de carimbo. A gravação também funciona em materiais como pedra, alumínio anodizado colorido ou couro. Com alguns ajustes, o metal e o vidro também podem ser processados. Mostarda, tintas de tempera ou sprays especiais de cor servem aqui como um meio para transferir a energia do laser, que de outra forma seria simplesmente refletida

Medidas de proteção - um sensor de chama proporciona alguma paz de espírito durante o trabalho

O Longer RAY5 é um navio com os habituais óculos de proteção a laser verde da China. Não somos capazes de determinar se esses óculos atendem a algum padrão de segurança. Além disso, o laser tem um sensor infravermelho para detectar chamas e um sensor de posição para detectar se o gravador é estável. Especialmente quando se trabalha com materiais inflamáveis, o sensor de chama é, afinal, um pouco tranquilizador. Antes que o material possa realmente pegar fogo, o laser é desligado para evitar uma emergência. O potente ventilador deve ser suficiente para apagar um incêndio. Um alarme sonoro ao mesmo tempo também aumenta a conscientização para um possível problema.

Ambas as chamas (de um isqueiro) e uma sacudida do RAY5 foram detectadas corretamente no teste e o laser foi desligado. A única desvantagem é que o laser tem que ser completamente reiniciado depois.

Emissões - barulhentas e malcheirosas

Gravadores a laser abertos como o Longer RAY5 têm um problema comum. Os vapores do material processado se dispersam por toda a sala. Entretanto, como os reflexos da luz laser podem ser tão prejudiciais quanto o próprio feixe, abrir todas as janelas durante a operação não é uma opção. Afinal, os feixes desviados podem prejudicar os outros. Encontrar uma sala bem ventilada que também seja tão à prova de luz quanto possível pode ser difícil.

Além disso, o Longer RAY5 tem um nível de ruído bastante alto durante a operação. Os motores passo-a-passo zumbem em diferentes passos, dependendo da velocidade. O ventilador do laser também é irritante.

Veredicto

O Raio 5 mais longo fornecido por:
O Raio 5 mais longo fornecido por:
Mais longo

O Longer RAY5 proporciona bons resultados a um preço justo. Com a possibilidade de controlar o laser CNC via Wi-Fi e touchscreen, o dispositivo se distingue da massa dos lasers de bricolagem. Para alcançar bons resultados, provavelmente é necessário fazer alguns testes primeiro.

O Longer RAY5 convence com um controle bem projetado e um laser potente. Com suas opções de atualização, o gravador a laser oferece um grande potencial.

Para os entusiastas do DIY, o pequeno gravador a laser é bem adequado. Entretanto, deve-se sempre prestar atenção às instruções de segurança quando se trabalha com lasers. A longo prazo, a gravadora a laser cortou alguns cantos para alcançar o baixo preço de venda, mas o pacote completo do RAY5 é conveniente.

Preços e disponibilidade

The Longer RAY5está disponível via , a página inicial do fabricante. O preço de aproximadamente US$360 inclui custos de envio e direitos de importação. Nosso dispositivo de teste chegou dentro de cinco dias. Até janeiro, dia 14. 2022, você pode economizar até US$60 com o código do cupom: 87V69CDZXW5J

Atenção

O Longer RAY5 é uma ferramenta com a qual você certamente pode produzir numerosos e belos projetos. Mas, como qualquer ferramenta de trabalho, este dispositivo CNC a laser tem riscos que podem ser evitados com um manuseio adequado.

O potente laser pode danificar severamente os olhos e a pele, e também os reflexos do raio laser são suficientes para causar enormes danos à retina. Certifique-se de usar sempre óculos de proteção a laser para o espectro de luz apropriado de 450 nm com uma densidade óptica de 5 (OD5) ou superior quando o laser estiver trabalhando. Certifique-se de que nenhum olho desprotegido esteja na mesma sala que o laser ativo (também muitos animais de estimação têm olhos) e que a luz do laser não prejudique outros através de janelas ou portas.

Não alcançar a área de trabalho do laser. Movimentos imprevistos podem causar lesões por beliscões em componentes ou contato com o raio laser.

Apesar das extensas medidas de segurança da Longer, ainda há um risco de incêndio quando se trabalha com o gravador laser, não permita que o laser funcione sem vigilância. Certifique-se de que haja boa ventilação e não trabalhe com materiais que liberam substâncias nocivas ou tóxicas quando aquecidos ou queimados. Por exemplo, o PVC ou vinil pode liberar vapores corrosivos de cloreto de hidrogênio quando processado com lasers.
