Raspberry-Zimaboard alternativa ao Pi na prática: O versátil multifuncional de placa única X86 convida você a experimentar e aprender
"O Zimaboard é um servidor de placa única de baixo custo para criadores e geeks", afirma o site do fabricante. "Primeiro servidor de placa única hackeável do mundo" está escrito na embalagem. O termo "barato" pode ser discutível (3 modelos, de 120 a 200 dólares americanos).
O Zimaboard quer ser uma alternativa X86 ao Raspberry Pi e convida os usuários a experimentar. Para isso, os fabricantes contam com um pacote multifuncional descomplicado, por um lado, que fornece um computador de placa única (SBC) com um dissipador de calor, gabinete e várias conexões práticas, por outro. E não se esqueça: Não se trata de um SBC ARM, mas de um sistema Intel X86, portanto, você tem muito mais compatibilidade de software. Mesmo que a CPU já tenha alguns anos de uso, o Windows é executado na pequena placa graças à CPU quad-core.
Por outro lado, a abordagem aberta para fabricantes e consumidores é mantida, e é por isso que a Zimaboard depende totalmente de código aberto e extensões.
Essa combinação permite que o SBC com Intel Celeron Apollo Lake seja configurado como um servidor doméstico, servidor de mídia, roteador ou todos os tipos de outros projetos, dependendo dos desejos do usuário. Nesse aspecto, certamente também é importante o consumo, que deve ser de apenas 6 W. Assim como o Raspberry Pi, há apenas alguns limites para suas próprias ideias.

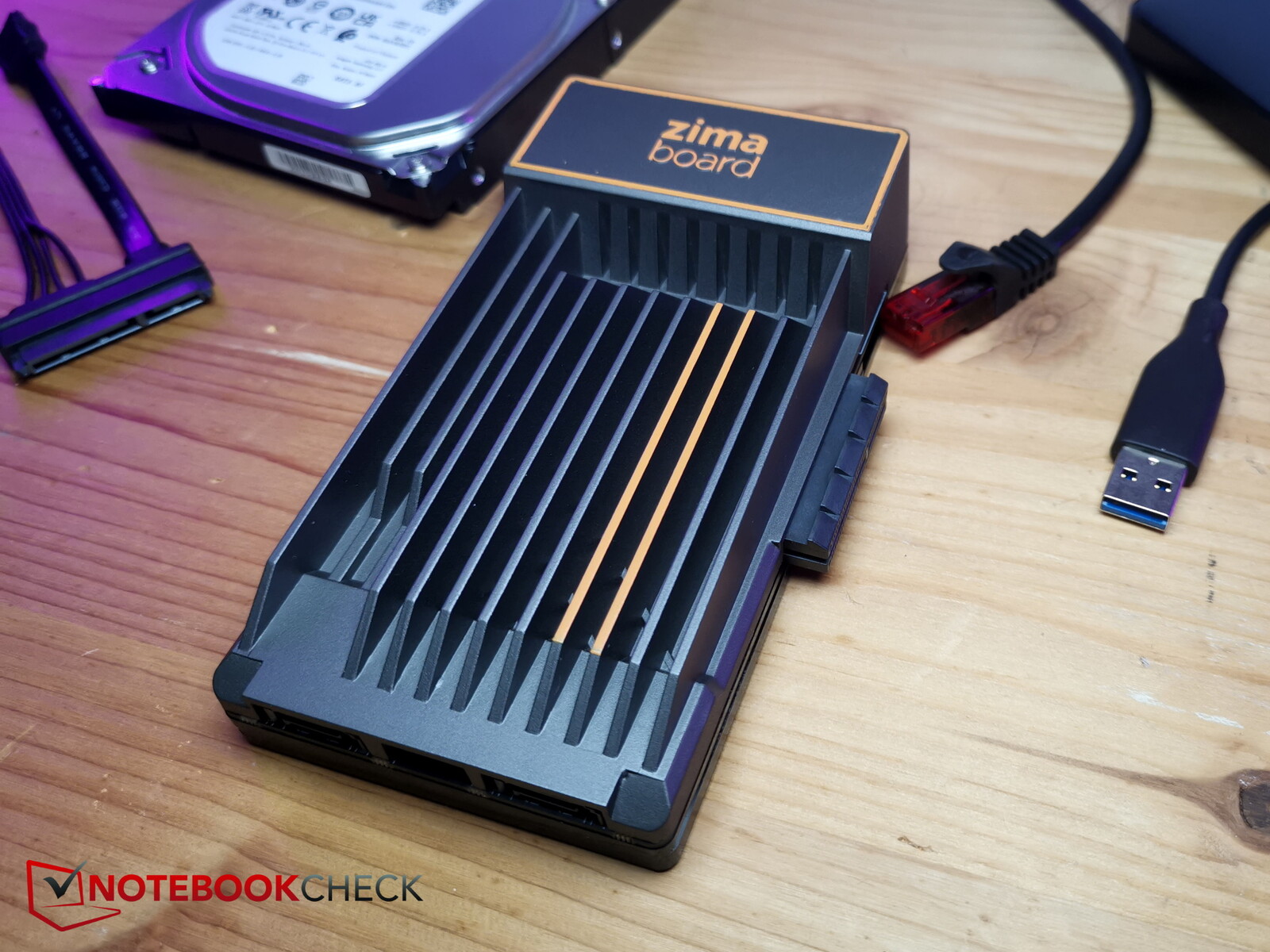

Gabinete e acabamento - Aletas de resfriamento de metal elegantes em vez de Pi nu
Nós descreveríamos o design do Zimaboard como bastante interessante. Se você não soubesse do que se trata o Zimaboard, ficaria confuso no início. Devido ao slot PCIe na lateral, você poderia facilmente confundi-la com uma elegante placa de expansão à primeira vista.
A placa mede cerca de 13,8 cm de comprimento, tem cerca de 7,4 cm de largura (~5,4 x 2,9 polegadas) na maioria dos lugares, e o slot PCIe se projeta mais 0,65 cm (~0,3 pol.) na lateral.

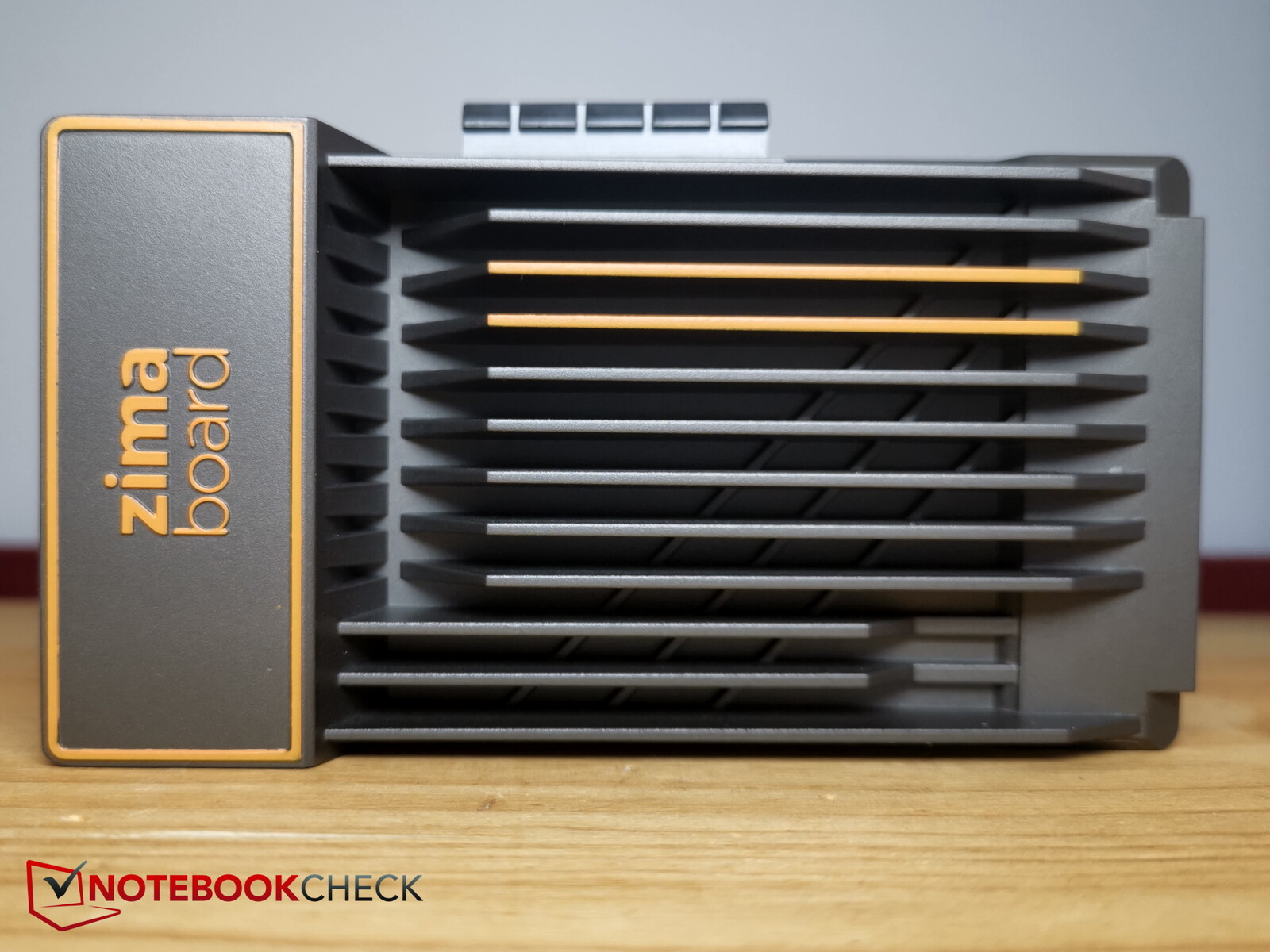

A parte superior consiste quase inteiramente em aletas de resfriamento de metal, de modo que o resfriamento puramente passivo pode ser usado aqui, e a maioria das portas pode ser protegida na parte frontal ao mesmo tempo. O design cinza com detalhes em laranja faz com que as grandes aletas de resfriamento pareçam bastante elegantes. Na parte frontal, onde o metal cobre as portas, a inscrição "Zimaboard" também está em laranja.

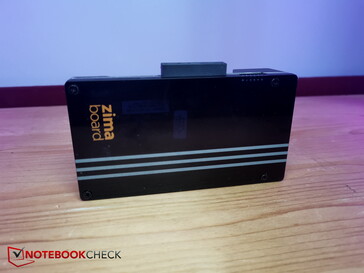

Na parte inferior, temos plástico parcialmente transparente ou Plexiglas preto. A parte inferior é quase totalmente plana, apenas 4 pequenos parafusos Phillips pretos rompem a placa de base lisa, o que também facilita a abertura da placa. Aqui também encontramos o nome do produto em laranja, bem como três listras brancas que correm paralelamente ao longo do comprimento do gabinete. A Zimaboard não é uma placa nua como a Raspberry Pi.
O Zimaboard é bem construído. Os lados superior e inferior, bem como a placa de circuito, estão bem montados e não há lacunas. Especialmente o lado superior de metal parece muito estável e protege contra danos. No entanto, não se deve exercer muita pressão sobre a placa, pois a parte inferior de plástico emite rapidamente ruídos ameaçadores de rachaduras, mas tudo permanece estável na parte superior.

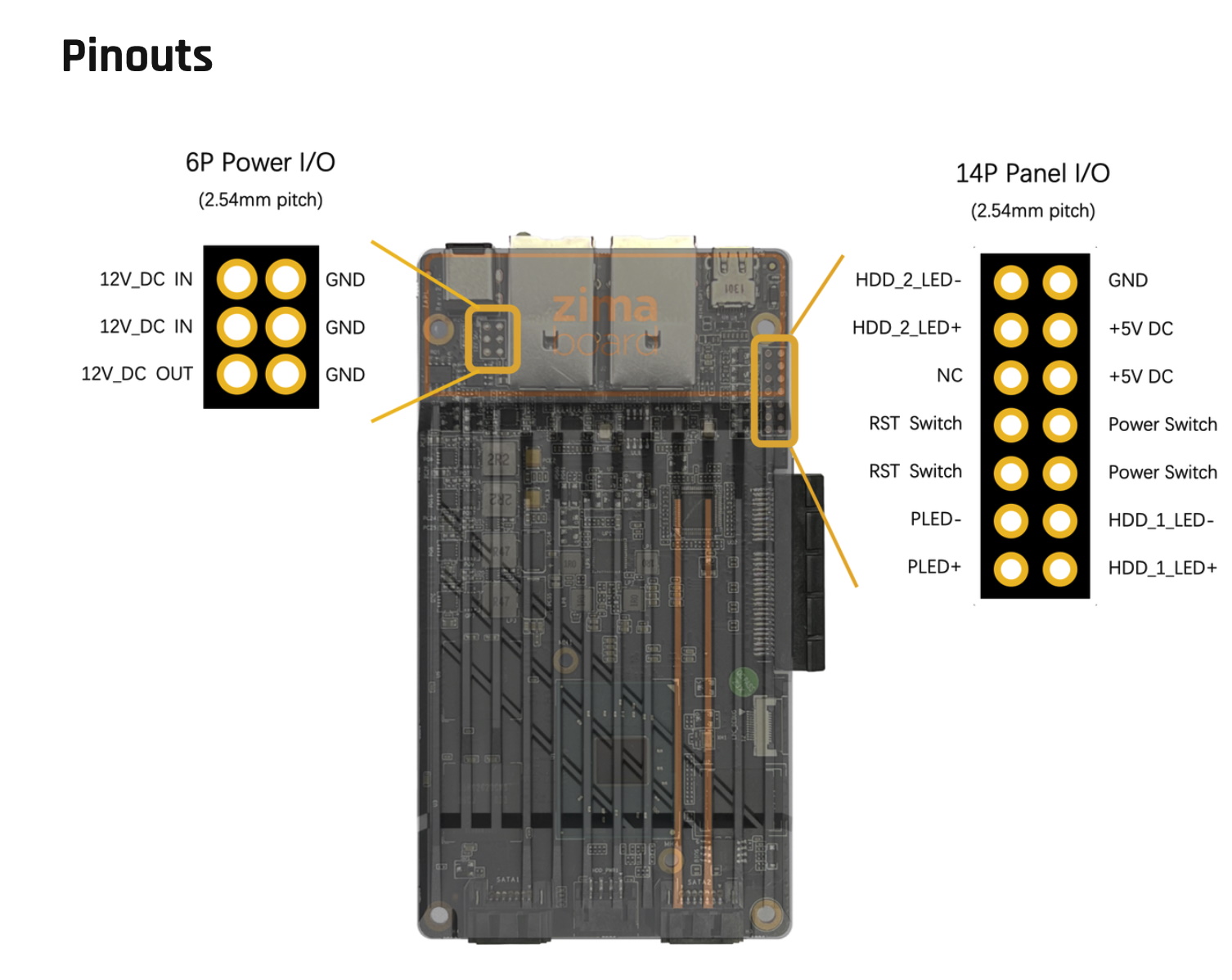

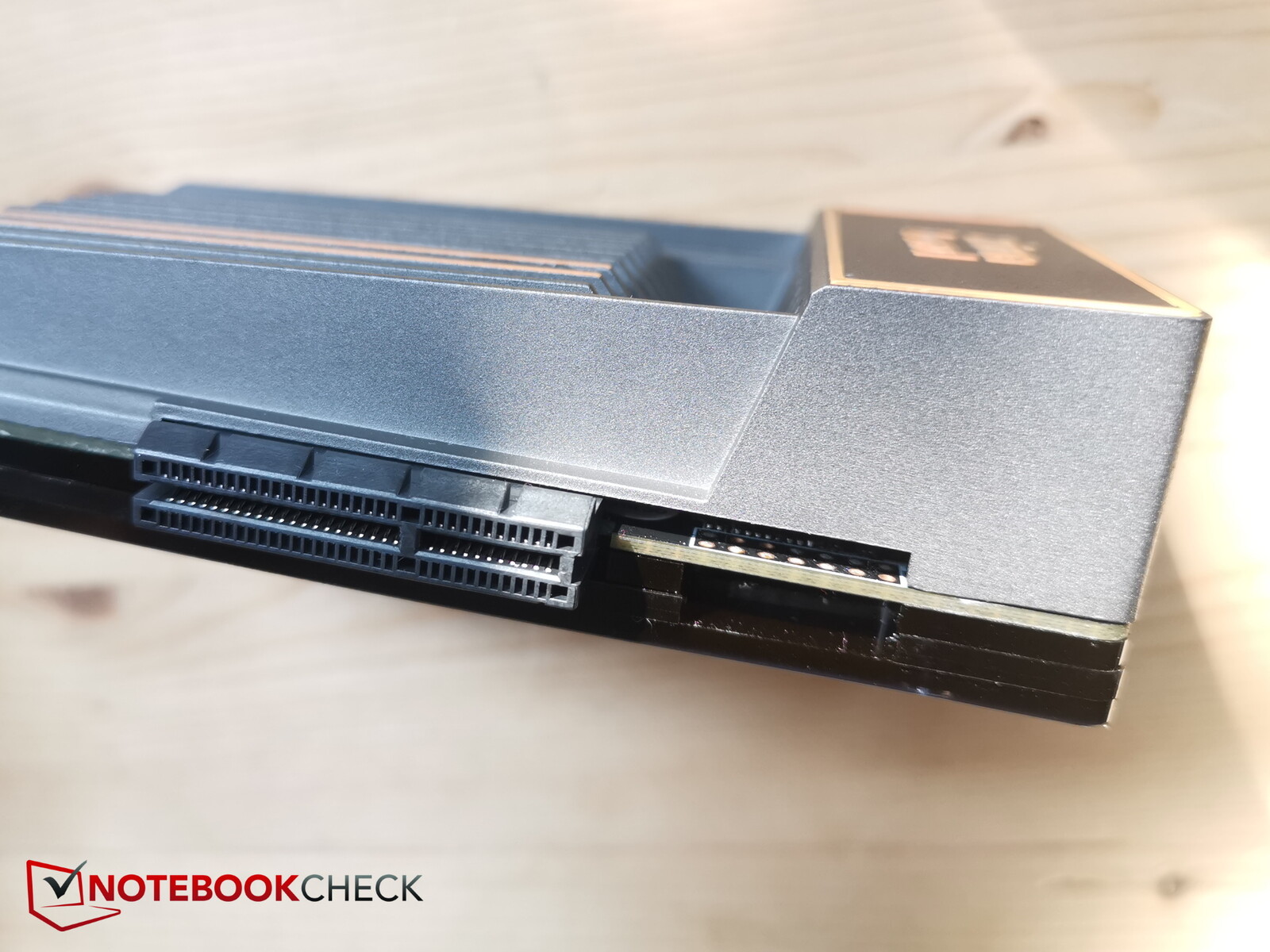

Há uma abertura à direita do slot PCIe, por onde a sujeira pode entrar. No entanto, a abertura é intencional, pois há contatos aqui que podem ser soldados a outras conexões, por exemplo, energia, interruptores, LEDs e similares.
Equipamentos e recursos técnicos - 3 variantes do Zima
O fabricante IceWhale Tech oferece três variantes do Zimaboard, cujas designações são baseadas no equipamento de memória e, portanto, são fáceis de lembrar. Assim, o menor Zimaboard 216 oferece apenas 2 GB de RAM e 16 GB de armazenamento eMMC. O Zimaboard 432 já tem 4 GB de RAM e 32 GB de eMMC e o maior Zimaboard 832 tem 8 GB de RAM e também 32 GB de eMMC. A conectividade é a mesma, mas a configuração da CPU e da memória é diferente. O fabricante nos enviou o modelo superior.
Cada Zimaboard é equipado com uma CPU X86 Celeron, o menor modelo Zimaboard 216 com o processador dual-core N3350e os outros dois com a CPU Quad CoreN3450. Todos os três têm Intel HD Graphics 500 integrado, que tem clock 50 MHz mais baixo no modelo de baixa especificação.
| Equipamento/Modelo | Zimaboard 216 | Zimaboard 432 | Zimaboard 832 |
| Processador | Intel Celeron N3350, núcleo duplo | Intel Celeron N3450, Quad Core | Intel Celeron N3450, Quad Core |
| Gráficos | Intel HD Graphics 500, 200 MHz de base, 650 MHz de explosão | Intel HD Graphics 500, 200 MHz de base, 700 MHz de explosão | Intel HD Graphics 500, base de 200 MHz, surto de 700 MHz |
| RAM | 2 GB | 4 GB | 8 GB |
| Memória MMC integrada | 16 GB | 32 GB | 32 GB |
| TDP/Consumo de energia | 6 W | ||
| Conexões | 2x SATA 6.0 Gb/s, 2x GbE LAN (Realtek 8111H), 2x USB 3.0, 1x PCle 2.0 x4, 1x Mini-DisplayPort 1.2 (4k@60Hz), Alimentação DC 12V 5.5 x 2.5mm | ||
| Recursos | Resfriamento passivo; virtualização: Intel VT-d, VT-x; Segurança: AES-NI; Transcodificação: Suporte para vídeos 1080P, Decodificação: H.264 (AVC), H.265 (HEVC), MPEG-2, VC-1 | ||
| Tamanho e peso | 138.7 x 81,4 x 34,9 mm; 278 g | ||
No entanto, o SBC só se torna realmente versátil com suas conexões: Duas portas LAN GbE por meio de um Realtek 8111H oferecem potencial de servidor, duas portas SATA 6.0 Gb/s permitem que o Zimaboard se torne um armazenamento em nuvem por meio do armazenamento SATA conectado. Além disso, há duas portas USB-A 3.0 e uma mini DisplayPort 1.2 com 4k@60Hz. Entretanto, o recurso mais interessante é provavelmente o slot PCle 2.0 x4. É possível conectar praticamente qualquer número de placas de expansão por meio dele, sendo que o próprio fabricante oferece algumas em sua página inicial. Por exemplo, placas com portas LAN adicionais ou placas com portas M.2 e assim por diante.
Software - CasaOS e Docker definem o Zimaboard
O software é um dos destaques da Zimaboard, embora você possa, é claro, substituí-lo por suas próprias ideias de sistema operacional, assim como no Raspberry Pi. O CasaOS pré-instalado com o Debian como base é gráfico e baseado na Web, de modo que pode ser controlado confortavelmente a partir do navegador e pode ser usado de forma bastante fácil e intuitiva até mesmo por iniciantes. Por exemplo, o painel de controle oferece uma boa visão geral da utilização da CPU e da memória, do uso da memória em massa, de todos os aplicativos instalados, etc.

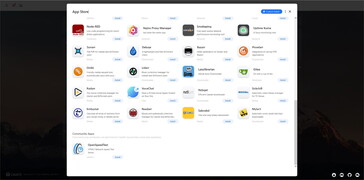

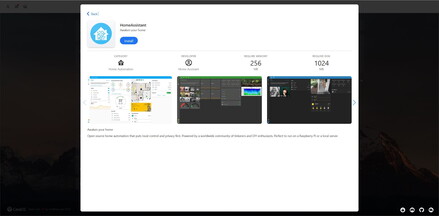

O destaque do software desenvolvido pela IceWhale, fabricante da Zimaboard, é que ele gerencia todos os outros aplicativos em contêineres do Docker. Por meio da "App Store", um grande número de aplicativos pode ser instalado em contêineres pré-configurados com o simples toque de um botão, incluindo softwares conhecidos, como Jellyfin, Proxmox, NexCloud, pfsense, OpenNAS e muitos outros.
O gerenciamento do Docker também facilita a execução simultânea de vários aplicativos no Zimaboard, cada um em seus próprios ambientes compartimentados, sem afetar uns aos outros, se desejado.
Teste prático - Alternativa ao Raspberry Pi maravilhosamente descomplicada e versátil
A primeira configuração é muito simples: Você conecta a Zimaboard à fonte de alimentação e ao roteador via cabo LAN e pode se conectar à placa via navegador e CasaOS. O primeiro software pode então ser instalado por meio da App Store.
Como alternativa, é possível conectar um monitor e um teclado/mouse e usar a placa como um PC. No entanto, preferimos usá-la como um servidor versátil. O Windows é executado, mas o desempenho não foi realmente projetado para isso.
A maior dificuldade: decidir no início qual projeto você realmente deseja implementar - um servidor de mídia para reproduzir seus próprios vídeos, seu próprio armazenamento em nuvem, um servidor da Web, um firewall, um roteador, um servidor de jogos.... Ahh, tantas possibilidades!
Em caso de dúvida, basta implementar vários projetos ao mesmo tempo, usando máquinas virtuais com o Proxmox, por exemplo. O aplicativo não está disponível na loja, mas também pode ser instalado via pendrive. Para isso, é necessário conectar um monitor e um teclado e entrar no BIOS (sim, um PC Intel) para alterar a ordem de inicialização (inicialização a partir do pendrive). Mas você também precisa de um armazenamento externo, pois o eMMC interno não é suficiente para o Proxmox.
E assim você começa a pensar em algo maior, passo a passo, mas os primeiros projetos também são bastante simples com o que a Zimaboard traz de si mesma.

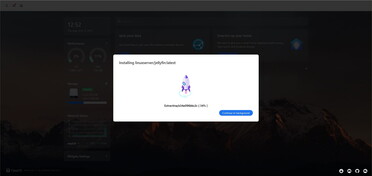

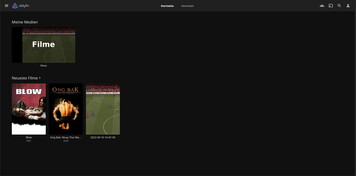

Por exemplo, a configuração de um servidor de mídia local, no qual você pode assistir a seus próprios filmes e vídeos. Por exemplo, você pode instalar o Jellyfin da App Store no CasaOS com apenas dois cliques. Em seguida, inicie o aplicativo, configure os dados de acesso, carregue alguns vídeos no Zimaboard, especifique a pasta no Jellyfin e pronto. E você pode assistir aos vídeos de qualquer PC em sua rede. O mesmo se aplica se você quiser compartilhar arquivos facilmente entre vários dispositivos na rede. Se você tiver um domínio ou obtiver um, também poderá acessá-lo em qualquer lugar.
Problemas menores

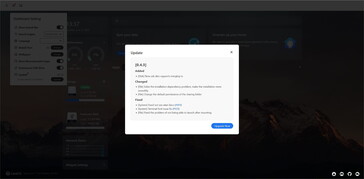

A maior parte funcionou e foi maravilhosamente simples. Encontramos alguns pequenos erros. Primeiro, havia o botão de atualização. A atualização não funcionava por meio do botão nas configurações. Alguns comandos de terminal do fornecedor ("curl -fsSL get.casaos.io/update | sudo bash") revelaram que alguns nomes no repositório git haviam sido alterados e o botão de atualização não podia se vincular às versões corretas. Mas um simples "sudo apt update" poderia resolver tudo manualmente.
A instalação de placas PCIe não é totalmente isenta de problemas. Como geralmente são projetadas para PCs de mesa, elas costumam vir com um suporte de slot, o que pode dificultar a instalação. Dependendo do modelo, o suporte do slot fica exatamente no gabinete da Zimaboard, de modo que a placa não pode ser inserida facilmente. Se você adquirir uma placa em que o suporte do slot não toque diretamente, ele pelo menos cobre a porta MiniDP. Em caso de dúvida, você terá que remover o suporte do slot ou dobrá-lo para o lado.
Emissões e energia - Resfriamento passivo e econômico
Temperatura

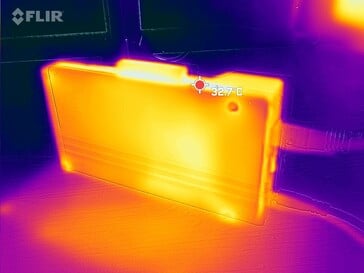

A Zimaboard não precisa de um ventilador ativo, pois é resfriada passivamente e, portanto, não faz barulho. As grandes aletas de resfriamento de metal são responsáveis pela dissipação do calor residual, o que também confere à placa seu design inconfundível. Como toda a parte superior é coberta pelas aletas de resfriamento, as temperaturas da superfície da Zimaboard são muito limitadas. Durante os períodos de inatividade, medimos uma temperatura de cerca de 32 °C (89,6 °F) na parte superior.
Em tarefas mais exigentes, como transcodificação de vídeos (suporte ao Intel Quicksync) ou outras cargas, a placa naturalmente se aquece mais. Após cerca de 5 minutos de transcodificação de vídeo no Jellyfin, medimos até 43 °C (109,4 °F) na parte superior, enquanto a parte inferior permaneceu um pouco mais fria, com 38 °C (100,4 °F).
Consumo de energia

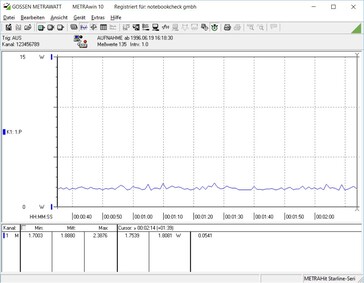

O painel mostra uma carga de CPU de 2% quando ocioso, sem um aplicativo ativo ou outra carga. O sistema consome pouco menos de 2 W.

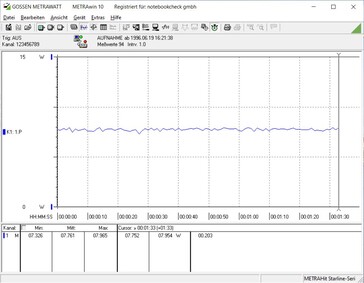

Ao reproduzir um vídeo MKV, incluindo a transcodificação, é exibida uma carga de CPU de 55%. O consumo aumenta para cerca de 8 W.
Em geral, o consumo não excede 10 W, mesmo sob carga mais alta. Isso também corresponde ao que o IceWhale afirma para o Zimaboard.
Pro
Contra
Veredicto - SBC X86 para muitos aplicativos domésticos
Experimentadores e até mesmo iniciantes apreciarão o Zimaboard. Ele oferece um número incrível de possibilidades que o convidam a brincar e experimentar, pois os projetos podem ser implementados de forma relativamente rápida e fácil. Com barreiras mínimas, você também pode aprender muito com a Zimaboard, apenas experimentando, pois a barreira de entrada é baixa. Dessa forma, quase qualquer pessoa com um pouco de pesquisa pode implementar um servidor de mídia, um servidor de nuvem, um servidor de jogos ou vários outros projetos com o Zimaboard.
O Zimaboard é silencioso, elegante, flexível, fácil de usar e convida à experimentação. Com o CasaOS simples, você pode implementar rapidamente seus próprios projetos de servidor.
É claro que o processador não está mais atualizado, mesmo que o desempenho seja muito melhor do que no Raspberry Pi. Mas a CPU ainda é de 2016, a IceWhale poderia atualizar sua placa, talvez haja uma nova geração de Zimaboards em breve (de acordo com a IceWhale, provavelmente no final do ano). E o slot PCIe não está alinhado de forma ideal, de modo que o suporte do slot interfere em várias placas de expansão e precisa ser removido, também para não cobrir a porta MiniDP.
Preço e disponibilidade
A Zimaboard está disponível em três variantes em Zimaboard.com. A mais fraca custa em torno de US$ 120, a versão média custa em torno de US$ 160 e nosso modelo de teste com os melhores recursos custa em torno de US$ 200.
