Raspberry Pi: Transforme o popular computador de placa única em um servidor com o NODE Mini Server V3

NODE voltou com outro projeto, não muito depois de ter publicado o Terminal 3 Zero. Desta vez, o NODE Mini Server foi atualizado para torná-lo compatível com o Raspberry Pi 4, que a Fundação Raspberry Pi lançou há catorze meses. Um modelo de 8 GB de RAM chegou no início deste ano, no entanto.

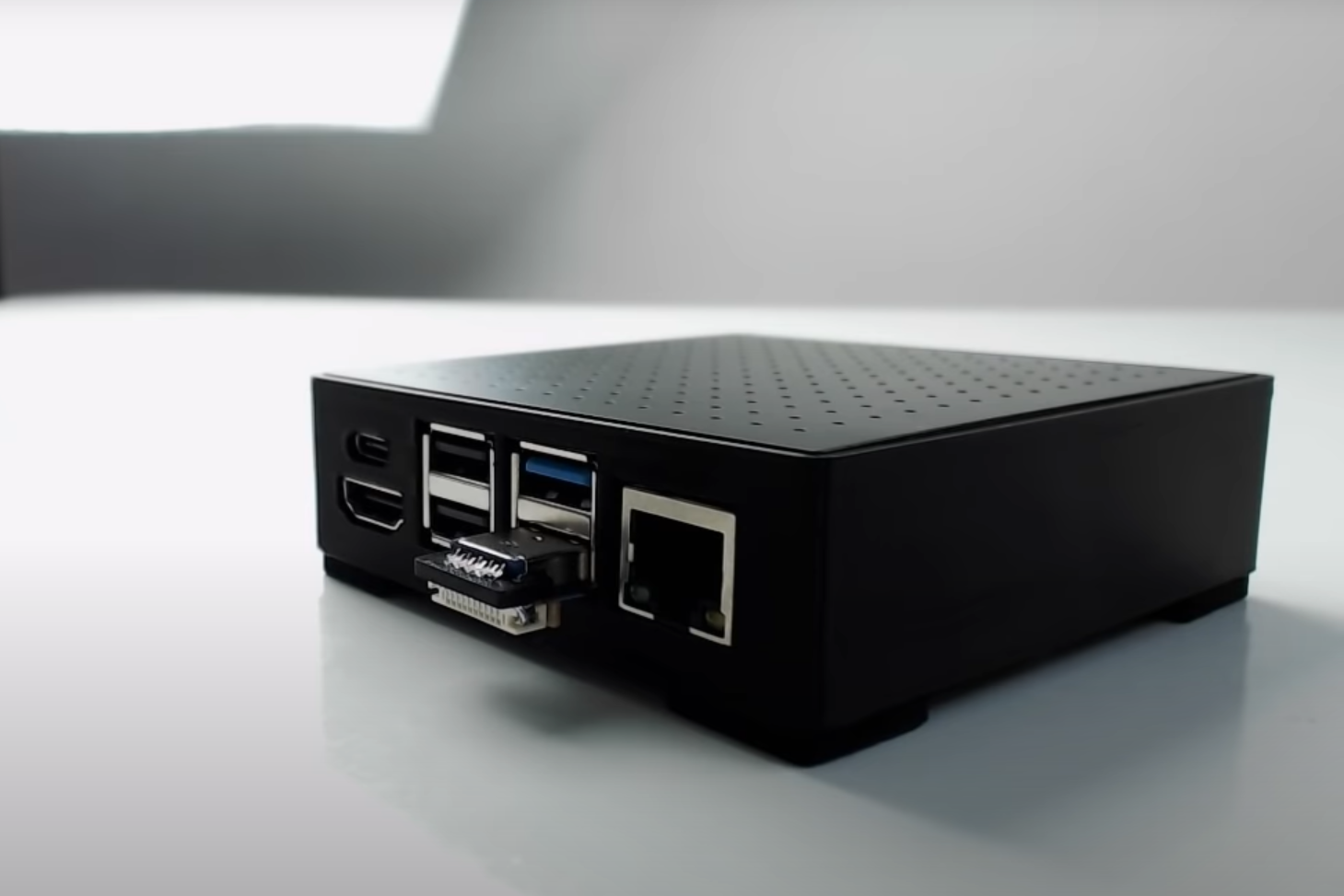

A versão 3 do NODE Mini Server mede 92 x 92 x 26 mm e é impresso em 3D. A NODE forneceu uma lista de peças e a falta de solda ou outras modificações do tipo deve facilitar o suficiente para que os iniciantes da Raspberry Pi possam agarrar. A lista de peças é a seguinte:

Raspberry Pi 4

Quebra de conector Pololu USB 2.0 Tipo C

Placa de separação de plugue USB-C Macho

Micro HDMI Componente masculino

Conector USB 3.0 macho (692112030100)

Conector USB 3.0 fêmea (48405-0003)

Ventilador de 25x7mm 5V (conector JST XH 2-Pin)

Cabo flexível de 10 pinos de 100 mm 1 mm de passo

Cabo flexível de 20 pinos de 50 mm 0,5 mm de passo

Adaptador USB3 para mSATA SSD (Smooth Underside)

Conector USB 3.0 macho (692112030100)

mSATA Solid State Drive (até 2TB)

Conector HDMI Tipo A (47151-1001)

2x 10 pinos 1 mm Conector de passo (52271-1079)

Conector de 20 pinos de 0,5 mm de passo (52746-2071)

Conector de 20 pinos 0,5 Pitch (20FLZT-SM1-TF)

Soquete Micro SD SMT (genérico)

Tampa superior PCB (88x88 mm 1,6 mm de espessura)

PCB USB3 macho (7x14 mm 2 mm de espessura)

PCB USB3 fêmea (19x14 mm 1,6 mm de espessura)

PCB HDMI-A (21x24 mm 1,6 mm de espessura)

PCB Micro HDMI (14x18 mm 1 mm)

Micro SD PCB (52,8 mm x 49,2 mm 0,8 mm de espessura)

Parafusos de 5x M2,5 x 6 mm

Parafusos de 4x M2 x 20 mm de contraporca

4x M2 x 6 mm x 3,5 mm inserto com rosca de latão

4x parafusos M2,5 x 10 mm (para fixação de ventiladores)

4x M2,5 porcas hexagonais

O NODE Mini Server pode ser inicializado através de um drive M.2, e mesmo sem o uso de um microSD. O dispositivo também é resfriado através de dois pequenos ventiladores, para referência. A NODE incluiu um guia de construção em seu website, que você pode seguir através do link abaixo. Uma vez lá, você pode acessar os arquivos fonte do projeto e os arquivos PCB editáveis caso deseje personalizar o NODE Mini Server para seus usos.
