IBM apresenta os primeiros chips de 2 nm do mundo

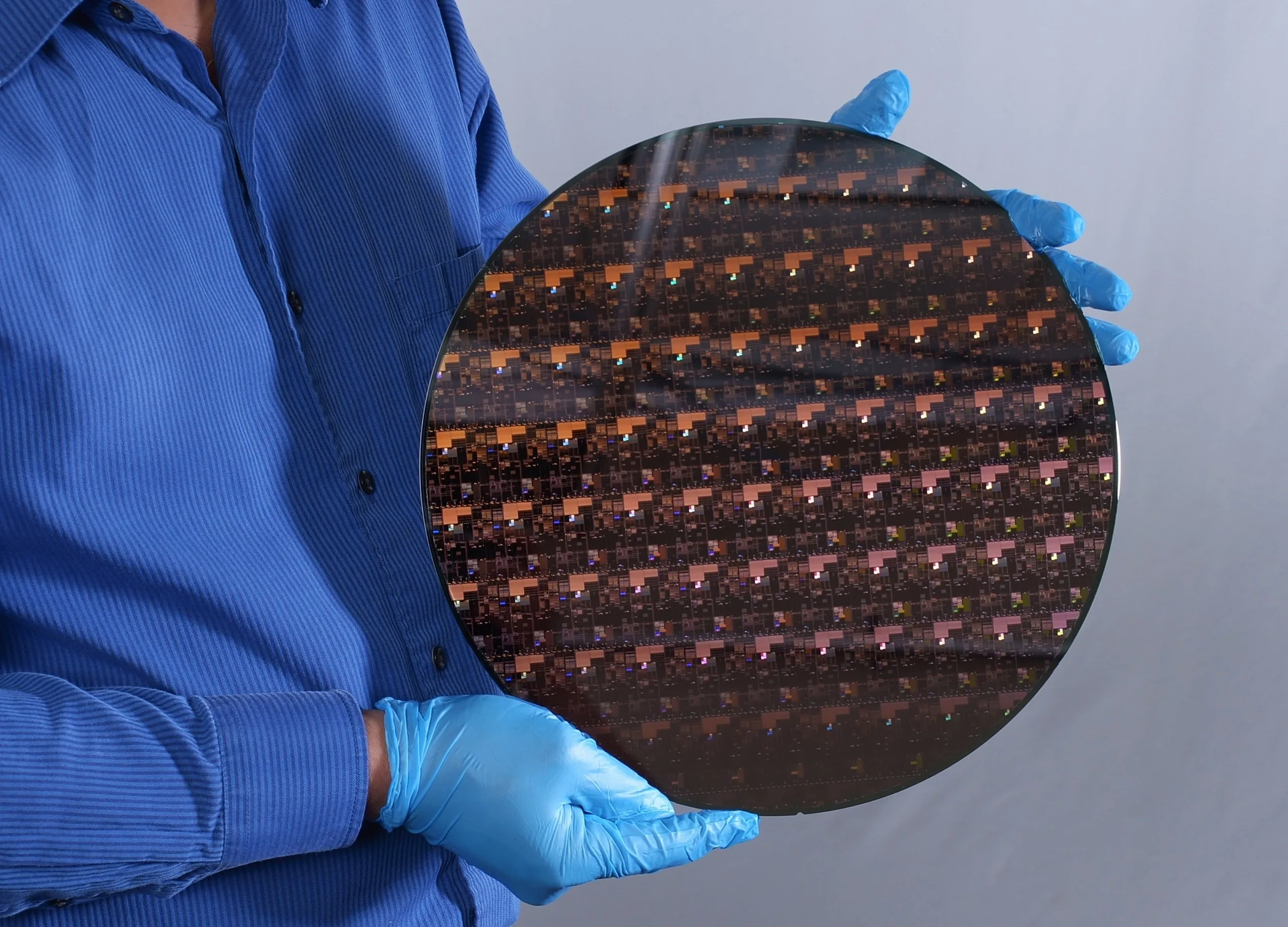

A IBM está amontoando 50 bilhões de transistores em cada chip do tamanho de uma unha. (Fonte da imagem: IBM)
A IBM está amontoando 50 bilhões de transistores em cada chip do tamanho de uma unha. (Fonte da imagem: IBM)
A IBM está usando nanoheets para encolher transistores até 2 nm, uma tecnologia que difere da abordagem GaaFET que será usada pela TSMC e Samsung até 2023. Diz-se que os chips de 2 nm da IBM são 45% mais rápidos e 75% mais eficientes do que qualquer chip EUV de 7 nm produzido pela TSMC. Cada chip do tamanho de uma unha produzido nos nós de 2 nm pode caber em 50 bilhões de transistores.

A IBM está provando mais uma vez que ainda é uma das empresas proeminentes que impulsionam os avanços tecnológicos de ponta com a introdução dos primeiros semicondutores de 2 nm do mundo. O avanço está anos à frente de empreendimentos similares vindos de TSMC e Samsung que esperam trazer 2 nós de 2 nm on-line até 2023. Diz-se que o processo de produção de 2 nm da IBM atinge 45 por cento de aumento de desempenho e até 75 por cento de redução no uso de energia em relação ao processo mais avançado Nós de 7 nm da TSMC.

Em seu comunicado à imprensa, a IBM inclui uma lista com alguns dos benefícios que virão com o advento da tecnologia de 2 nm

  • Duração quadruplicada da bateria do celular, exigindo apenas que os usuários carreguem seus dispositivos a cada quatro dias
  • Cortar a pegada de carbono dos centros de dados, que são responsáveis por 1% do uso global de energia. A mudança de todos os seus servidores para processadores baseados em 2 nm poderia potencialmente reduzir esse número significativamente.
  • Acelerar drasticamente as funções de um laptop, desde um processamento mais rápido em aplicações, até a assistência na tradução de idiomas mais facilmente, até o acesso mais rápido à Internet.
  • Contribuindo para uma detecção mais rápida de objetos e tempo de reação em veículos autônomos, como carros automotores.

Através do novo processo de produção de 2 nm que utiliza nanoheets, chips do tamanho de uma unha podem agora caber até 50 bilhões de transistores. O aumento do número de transistores em um chip permite aos projetistas de processadores acrescentar mais inovações a nível de ccre para aumentar as capacidades de computação para IA, computação em nuvem e segurança e criptografia reforçadas por hardware.

TSMC e Samsung estarão usando uma alternativa às nanoheets chamadas fET em redor do portão. Esta abordagem exigirá menos dinheiro para produzir, mas provavelmente não será tão eficiente quanto os nós de 2 nm da IBM, que serão usados para hardware industrial e aeroespacial, de qualquer forma.
