Breve Análise do Mini PC Zotac ZBOX-CI660 Nano (i7-8550U)

No fans required.

Um mini PC sem ventoinha com o poder de um Ultrabook moderno. O ZBox CI660 prova que você pode resfriar passivamente uma CPU Core i7-8550U de 15 W sem recorrer a um afogamento severo.
Zotac ZBOX-CI660 Nano
Processador
Intel Core i7-8550U 4 x 1.8 - 4 GHz, Kaby Lake Refresh
Placa gráfica

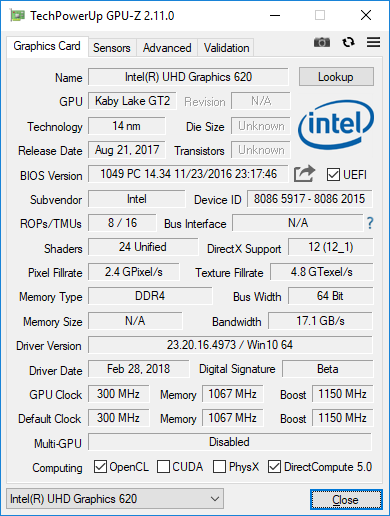

Intel UHD Graphics 620, Análises do: 300 MHz, Memoría: 1067 MHz, DDR4, 23.20.16.4973
Memória
16 GB
, DDR4-2132, 1200 MHz, PC4-17000, 15-15-15-36, Single-Channel
placa mãe
Intel Kaby Lake-U + iHDCP 2.2 Base PCH
Disco rígido
OCZ Vertex OCZSSD2-1VTX120G, 120 GB
Placa de Som
Intel Kaby Lake-U/Y PCH - High Definition Audio
Conexões
7 USB 3.0, 1 HDMI, 1 DisplayPort, 1 Kensington Lock, Conexões Audio: 3.5 mm earphones, 3.5 mm microphone, Card Reader: Leitor SD
Funcionamento em rede
Realtek RTL8168/8111 Gigabit-LAN (10/100/1000MBit/s), Intel Dual Band Wireless-AC 3165 (a/b/g/n = Wi-Fi 4/ac = Wi-Fi 5/), Bluetooth 4.2
Tamanho
altura x largura x profundidade (em mm): 68 x 204 x 129
Sistema Operativo
Microsoft Windows 10 Home 64 Bit
Características adicionais
Montagem VESA e parafusos, antena, Guia de início rápido, unidad USB cm controladores, DVD de controladores, 24 Meses Garantia, fanless
peso
1.143 kg, Suprimento de energia: 321 g
Note: The manufacturer may use components from different suppliers including display panels, drives or memory sticks with similar specifications.



225 mm 203 mm 128 mm 3.3 kg210 mm 203 mm 62.2 mm 1.7 kg204 mm 129 mm 68 mm 1.1 kg221 mm 142 mm 39 mm 1.3 kg115 mm 111 mm 51 mm 577 g297 mm 210 mm 1 mm 5.7 g
Front: 3-in-1 SD reader, 3.5 mm earphones, 3.5 mm microphone, USB 3.0 Type-A, 2x USB Type-C 3.1,  (Source: Zotac)
Front: 3-in-1 SD reader, 3.5 mm earphones, 3.5 mm microphone, USB 3.0 Type-A, 2x USB Type-C 3.1, (Source: Zotac)
Rear: Detachable antennae, 2x Gigabit Ethernet, 4x USB 3.0 Type-A, HDMI 2.0, Full-size DisplayPort 1.2, Kensington Lock, AC adapter (Source: Zotac)
Rear: Detachable antennae, 2x Gigabit Ethernet, 4x USB 3.0 Type-A, HDMI 2.0, Full-size DisplayPort 1.2, Kensington Lock, AC adapter (Source: Zotac)
SD Card Reader
average JPG Copy Test (av. of 3 runs)
Dell XPS 13 9370 i7 UHD
  (Toshiba Exceria Pro UHS-II)
156.4 MB/s +347%
Intel Hades Canyon NUC8i7HVK
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
81 MB/s +131%
Zotac ZBOX Magnus EN51050
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
43.3 MB/s +24%
Zotac ZBOX-CI660 Nano
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
35 MB/s
maximum AS SSD Seq Read Test (1GB)
Dell XPS 13 9370 i7 UHD
  (Toshiba Exceria Pro UHS-II)
207.2 MB/s +449%
Intel Hades Canyon NUC8i7HVK
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
88.3 MB/s +134%
Zotac ZBOX Magnus EN51050
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
41.68 MB/s +10%
Zotac ZBOX-CI660 Nano
  (Toshiba Exceria Pro SDXC 64 GB UHS-II)
37.73 MB/s
Networking
iperf3 transmit AX12
Dell XPS 13 9370 i7 UHD
Killer Wireless-n/a/ac 1435 Wireless Network Adapter
504 MBit/s +131%
Intel Hades Canyon NUC8i7HVK
Intel Dual Band Wireless-AC 8265
376 MBit/s +72%
Zotac ZBOX Magnus EN51050
Intel Dual Band Wireless-AC 3165
219 MBit/s 0%
Zotac ZBOX-CI660 Nano
Intel Dual Band Wireless-AC 3165
218 MBit/s
iperf3 receive AX12
Dell XPS 13 9370 i7 UHD
Killer Wireless-n/a/ac 1435 Wireless Network Adapter
665 MBit/s +121%
Intel Hades Canyon NUC8i7HVK
Intel Dual Band Wireless-AC 8265
591 MBit/s +96%
Zotac ZBOX Magnus EN51050
Intel Dual Band Wireless-AC 3165
327 MBit/s +9%
Zotac ZBOX-CI660 Nano
Intel Dual Band Wireless-AC 3165
301 MBit/s

0102030405060708090100110120130140150160170180190200210220230240250260270280290300310320330340350360370380390400410420430440450460470480490500510520530540550560570580590600610620630640650660670680690700710Tooltip
Cinebench R15 CPU Multi 64 Bit
Cinebench R15
CPU Single 64Bit
Dell XPS 13 9370 i7 UHD
Intel Core i7-8550U
165 Points +6%
Average Intel Core i7-8550U
  (108 - 172, n=76)
159.6 Points +2%
Asus FX503VM-EH73
Intel Core i7-7700HQ
156 Points 0%
Zotac ZBOX-CI660 Nano
Intel Core i7-8550U
156 Points
Microsoft Surface Laptop i7
Intel Core i7-7660U
154 Points -1%
Apple MacBook Pro 13 2018 Touchbar i5
Intel Core i5-8259U
154 Points -1%
Lenovo ThinkPad 25
Intel Core i7-7500U
146 Points -6%
HP EliteBook x360 1030 G3
Intel Core i5-8250U
141 Points -10%
Acer Swift 3 SF315-41G-R6BR
AMD Ryzen 5 2500U
138 Points -12%
Lenovo Ideapad 720S-13ARR
AMD Ryzen 7 2700U
135 Points -13%
Zotac ZBOX Magnus EN51050
Intel Core i5-7500T
129 Points -17%
Fujitsu Lifebook E746
Intel Core i5-6200U
112 Points -28%
Asus VivoBook E200HA-FD0041TS
Intel Atom x5-Z8350
27 Points -83%
CPU Multi 64Bit
Asus FX503VM-EH73
Intel Core i7-7700HQ
733 Points +4%
Zotac ZBOX-CI660 Nano
Intel Core i7-8550U
702 Points
Apple MacBook Pro 13 2018 Touchbar i5
Intel Core i5-8259U
687 Points -2%
Apple MacBook Pro 13 2018 Touchbar i5
Intel Core i5-8259U
608 Points -13%
Dell XPS 13 9370 i7 UHD
Intel Core i7-8550U
639 Points -9%
Acer Swift 3 SF315-41G-R6BR
AMD Ryzen 5 2500U
613 Points -13%
Average Intel Core i7-8550U
  (301 - 761, n=78)
576 Points -18%
Lenovo Ideapad 720S-13ARR
AMD Ryzen 7 2700U
546 Points -22%
HP EliteBook x360 1030 G3
Intel Core i5-8250U
532 Points -24%
Zotac ZBOX Magnus EN51050
Intel Core i5-7500T
512 Points -27%
Microsoft Surface Laptop i7
Intel Core i7-7660U
397 (337min - 397max) Points -43%
Lenovo ThinkPad 25
Intel Core i7-7500U
367 Points -48%
Fujitsu Lifebook E746
Intel Core i5-6200U
278 Points -60%
Asus VivoBook E200HA-FD0041TS
Intel Atom x5-Z8350
95 Points -86%
Cinebench R15 CPU Single 64Bit
156 Points
Cinebench R15 CPU Multi 64Bit
702 Points
Cinebench R15 OpenGL 64Bit
46.78 fps
Cinebench R15 Ref. Match 64Bit
97.8 %
Ajuda
PCMark 10 - Score
Intel Hades Canyon NUC8i7HVK
Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA
5301 Points +38%
Zotac ZBOX Magnus EN51050
GeForce GTX 1050 Mobile, i5-7500T, Samsung SSD 960 Pro 512 GB m.2
4355 Points +14%
Zotac ZBOX-CI660 Nano
UHD Graphics 620, i5-8550U, OCZ Vertex OCZSSD2-1VTX120G
3837 Points
Dell XPS 13 9370 i7 UHD
UHD Graphics 620, i5-8550U, Toshiba XG5 KXG50ZNV512G
3728 Points -3%
Average Intel Core i7-8550U, Intel UHD Graphics 620
  (2629 - 4072, n=31)
3607 Points -6%
Lenovo ThinkPad 25
GeForce 940MX, i7-7500U, Samsung SM961 MZVKW512HMJP m.2 PCI-e
3035 Points -21%
Intel NUC7CJYH
UHD Graphics 600, Celeron J4005, SanDisk Ultra II
1136 Points -70%
PCMark 8 - Home Score Accelerated v2
Intel Hades Canyon NUC8i7HVK
Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA
4833 Points +34%
Zotac ZBOX Magnus EN51050
GeForce GTX 1050 Mobile, i5-7500T, Samsung SSD 960 Pro 512 GB m.2
4755 Points +32%
Lenovo ThinkPad 25
GeForce 940MX, i7-7500U, Samsung SM961 MZVKW512HMJP m.2 PCI-e
3764 Points +5%
Average Intel Core i7-8550U, Intel UHD Graphics 620
  (3024 - 4197, n=33)
3614 Points +1%
Zotac ZBOX-CI660 Nano
UHD Graphics 620, i5-8550U, OCZ Vertex OCZSSD2-1VTX120G
3594 Points
Dell XPS 13 9370 i7 UHD
UHD Graphics 620, i5-8550U, Toshiba XG5 KXG50ZNV512G
3371 Points -6%
Intel NUC7CJYH
UHD Graphics 600, Celeron J4005, SanDisk Ultra II
2084 Points -42%
PCMark 8 Home Score Accelerated v2
3594 pontos
PCMark 10 Score
3837 pontos
Ajuda
3DMark 11
1280x720 Performance GPU
Intel Hades Canyon NUC8i7HVK
AMD Radeon RX Vega M GH, i7-8809G
14302 Points +708%
Zotac ZBOX Magnus EN51050
NVIDIA GeForce GTX 1050 Mobile, i5-7500T
7831 Points +343%
Acer Swift 3 SF315-41G-R6BR
AMD Radeon RX 540, R5 2500U
4646 Points +163%
Apple MacBook Pro 13 2018 Touchbar i5
Intel Iris Plus Graphics 655, i5-8259U
3044 Points +72%
Lenovo ThinkPad 25
NVIDIA GeForce 940MX, i7-7500U
2849 Points +61%
Microsoft Surface Laptop i7
Intel Iris Plus Graphics 640, i7-7660U
2401 Points +36%
Microsoft Surface Laptop i7
Intel Iris Plus Graphics 640, i7-7660U
1980 Points +12%
Dell XPS 13 9370 i7 UHD
Intel UHD Graphics 620, i5-8550U
1915 Points +8%
Zotac ZBOX-CI660 Nano
Intel UHD Graphics 620, i5-8550U
1769 Points
Average Intel UHD Graphics 620
  (1144 - 3432, n=244)
1749 Points -1%
HP EliteBook x360 1030 G3
Intel UHD Graphics 620, i5-8250U
1738 Points -2%
Intel NUC7CJYH
Intel UHD Graphics 600, Celeron J4005
579 Points -67%
1280x720 Performance Combined
Intel Hades Canyon NUC8i7HVK
AMD Radeon RX Vega M GH, i7-8809G
10391 Points +637%
Zotac ZBOX Magnus EN51050
NVIDIA GeForce GTX 1050 Mobile, i5-7500T
6938 Points +392%
Acer Swift 3 SF315-41G-R6BR
AMD Radeon RX 540, R5 2500U
4569 Points +224%
Lenovo ThinkPad 25
NVIDIA GeForce 940MX, i7-7500U
2975 Points +111%
Apple MacBook Pro 13 2018 Touchbar i5
Intel Iris Plus Graphics 655, i5-8259U
2683 Points +90%
Microsoft Surface Laptop i7
Intel Iris Plus Graphics 640, i7-7660U
1968 Points +40%
Microsoft Surface Laptop i7
Intel Iris Plus Graphics 640, i7-7660U
1800 Points +28%
Dell XPS 13 9370 i7 UHD
Intel UHD Graphics 620, i5-8550U
1755 Points +24%
Average Intel UHD Graphics 620
  (927 - 2505, n=244)
1578 Points +12%
HP EliteBook x360 1030 G3
Intel UHD Graphics 620, i5-8250U
1489 Points +6%
Zotac ZBOX-CI660 Nano
Intel UHD Graphics 620, i5-8550U
1410 Points
Intel NUC7CJYH
Intel UHD Graphics 600, Celeron J4005
593 Points -58%
3DMark 11 Performance
1937 pontos
Ajuda
Consumo de energia
desligadodarklight 1.3 / 1.9 Watt
Ociosodarkmidlight 9.7 / 9.8 / 11.8 Watt
Carga midlight 51.6 / 63.2 Watt
 color bar
Key: min: dark, med: mid, max: light        Metrahit Energy
Zotac ZBOX-CI660 Nano
i5-8550U, UHD Graphics 620, OCZ Vertex OCZSSD2-1VTX120G, , x,
Intel Hades Canyon NUC8i7HVK
i7-8809G, Vega M GH, Intel Optane 120 GB SSDPEK1W120GA, , x,
Zotac ZBOX Magnus EN51050
i5-7500T, GeForce GTX 1050 Mobile, Samsung SSD 960 Pro 512 GB m.2, , x,
Intel NUC7CJYH
Celeron J4005, UHD Graphics 600, SanDisk Ultra II, , 0x0, 0"
Dell XPS 13 9370 i7 UHD
i5-8550U, UHD Graphics 620, Toshiba XG5 KXG50ZNV512G, IPS, 3840x2160, 13.3"
HP EliteBook 735 G5 3UN62EA
R7 2700U, Vega 10, Toshiba KBG30ZMV256G, IPS, 1920x1080, 13.3"
Power Consumption
-80%
-102%
57%
24%
20%
Idle Minimum *
9.7
15.5
-60%
21.1
-118%
3.9
60%
5
48%
5.5
43%
Idle Average *
9.8
16.2
-65%
22.1
-126%
4.5
54%
8.3
15%
9.4
4%
Idle Maximum *
11.8
16.5
-40%
26.6
-125%
8.4
29%
8.8
25%
11.6
2%
Load Average *
51.6
83.4
-62%
77.5
-50%
12.3
76%
46.4
10%
39
24%
Load Maximum *
63.2
173.5
-175%
121.7
-93%
21.4
66%
48.6
23%
45.6
28%
Witcher 3 ultra *
121.7
92.4

* ... smaller is better

Pro

+ SODIMM e baia SATA de 2,5 polegadas de fácil acesso
+ Bom desempenho da CPU; sem afogamentos pesados
+ Garantia padrão de 2 anos
+ Pequeno e leve
+ Completamente silencioso

Contra

- Sem suporte para SSD M.2 ou Thunderbolt 3
- A temperatura da CPU poderia ser mais baixa
- As superfícies podem esquentar bastante
- Sem opções 2x2 WLAN
- Lento leitor de cartões SD
- Sem receptor de IV
In review: Zotac ZBox CI660 Nano. Test model provided by Zotac
In review: Zotac ZBox CI660 Nano. Test model provided by Zotac

Mini PCs passivamente resfriados geralmente têm uma grande desvantagem e isso é o desempenho da CPU. A maioria está equipada com CPUs TDP <7 W como a Atom x5-Z8350 ou uma Celeron J series que são notórios por suas baixas velocidades e desempenho multitarefa pobre. O ZBox CI660 suporta esta tendência incorporando uma CPU Core i7-8550U com TDP de 15 W completo como um dos mini PCs mais rápidos passivamente resfriados disponíveis. De fato, seu dissipador de calor superdimensionado permite que o processador funcione ainda mais rápido do que em muitos Ultrabooks super finos sem precisar de ventilador. Podemos deixar de lado nossos medos iniciais de um sistema fortemente afogado.

Embora o desempenho seja ótimo, há alguns recursos ausentes que merecem ser mencionados. A falta de um receptor de infravermelho e de um slot de armazenamento M.2 afeta os recursos de HTPC da unidade. A WLAN 1x1 mais lenta também pode afetar a qualidade de streaming para entusiastas que desejam transmitir conteúdo 4K ou jogos sem recorrer à Ethernet cabeada. Por fim, o tamanho da unidade é um pouco maior do que outros mini PCs com o mesmo processador ou mais rápidos, como o GIGABYTE BRIX GB-BRi7 ou Intel Skull Canyon NUC. Os usuários ganham em operação silenciosa, perdendo um pouco no tamanho.

Além da pequena lista de desvantagens, o CI660 é excelente para usuários que desejam um mini PC completamente silencioso com mais poder de processamento do que é normalmente associado a designs sem ventilador. Esperamos que o Zotac aprofunde mais o conceito ao introduzir as opções gráficas Iris em modelos futuros.

Sem ventilador, mas com o poder de um Ultrabook tradicional. O Zotac CI660 Nano é para usuários que desejam um mini-PC completamente silencioso, sem sacrificar o desempenho. Se o ruído do ventilador não for uma preocupação, no entanto, há opções concorrentes menores com a mesmo CPU ou melhor.

Price comparison

Please share our article, every link counts!
Mail Logo
> Análises e revisões de portáteis e celulares > Análises > Análises > Breve Análise do Mini PC Zotac ZBOX-CI660 Nano (i7-8550U)
Allen Ngo, 2018-09-22 (Update: 2018-09-30)
