As fotos de morte dos Exynos 2400, 2200 e 2100 destacam a evolução dos chips ao longo dos anos

Os chips Exynos da Samsung têm uma reputação um tanto ruim devido à sua incapacidade de ter o mesmo desempenho com os da Qualcomm. Embora o Exynos 2400 finalmente é capaz de trocar golpes com o Snapdragon 8 Gen 3 em alguma capacidade, o Exynos 2200 e Exynos 2100 eram visivelmente mais lentos. O usuário do X @krunalsalts postou fotos dos três chips, destacando como eles mudaram ao longo dos anos, ao contrário dos designs do Apple, que permaneceram praticamente os mesmos permaneceram praticamente os mesmos. O usuário também publicou uma análise excelente e detalhada do nó N3B da TSMC usando um Apple A17 Pro em em seu canal do YouTube.

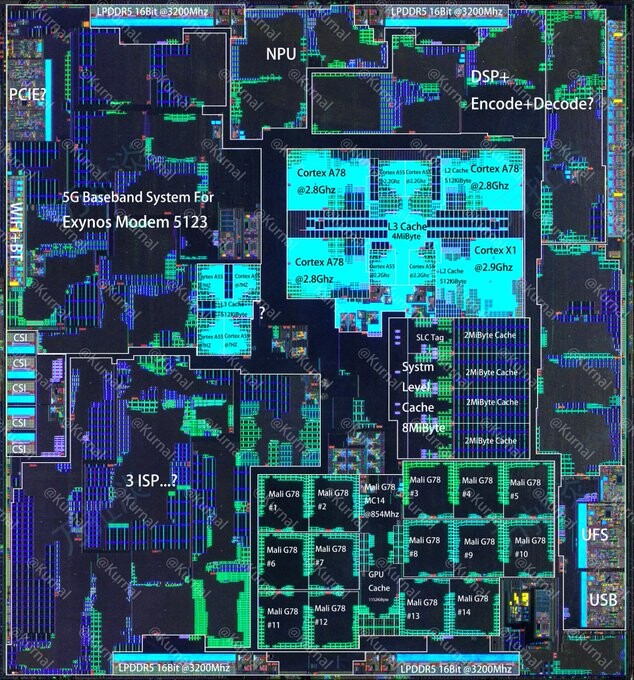

Começando com o Exynos 2100 de 2022a CPU de 8 núcleos (1x Cortex-X1 + 3x Cortex-A78 + 4x Cortex-A55) e a GPU Arm Mali-G78 de 12 núcleos ocupam uma boa parte do espaço da matriz. O DSP e a NPU estão amontoados acima da CPU, enquanto o modem Exynos 5123 5G está próximo a ela. O modem também recebe um pequeno cluster de núcleos Cortex-A55, o que é interessante porque o trabalho pode ser feito facilmente por uma CPU Cortex A/M de menor potência. Por fim, o ISP está localizado ao lado do bloco da GPU. O espaço do molde provavelmente não foi uma preocupação, pois o chip tem uma área de 128,09 mm2.

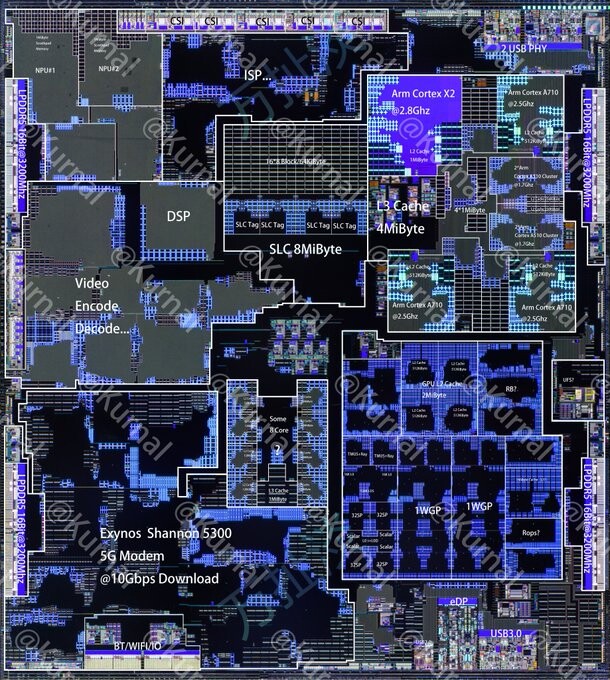

Medindo apenas 104,65 mm2, o Exynos 2200recebeu uma grande redução na área da matriz, provavelmente devido a problemas de rendimento com o nó 4LPE da Samsung. Essa limitação pode ter levado a Samsung a redesenhar completamente seus componentes internos, como fica evidente na foto. O bloco DSP + NPU foi movido para o lado da CPU, mas o modem 5G permaneceu no mesmo lugar. Como seu antecessor, o modem Exynos 5300 5G recebe 8 CPUs Arm de baixo consumo de energia para fazer o trabalho pesado. Além disso, o Xclipse 920 Baseada em RDNA 2 é notavelmente menor do que sua contraparte Arm.

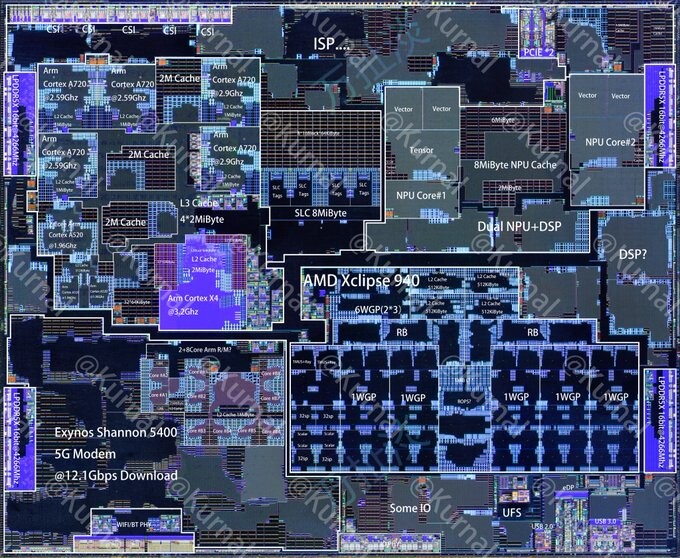

Com o cancelamento do Exynos 2300, a Samsung teve bastante tempo disponível para desenvolver o Exynos 2400. Ele também passou por uma reforma completa e, dessa vez, a Samsung teve mais espaço para brincar com ele. O Exynos 2400 é o maior chip do lote, com uma área de 137,44 mm2. Isso pode ter sido necessário porque o Xclipse 940 Apresentava 6 WGPs (contra 2 no 920). Além disso, ele também veio com uma CPU de 10 núcleos, que o senhor pode ver que foi realocada mais uma vez. Até mesmo a NPU tornou-se notavelmente maior para acomodar todos os recursos de IA anunciados recursos de IA no dispositivo.

Será interessante ver como o Exynos 2500 por dentro. Com base no que sabemos até agora, ele é mais ou menos idêntico ao Exynos 2400, pelo menos no que diz respeito à CPU. Desta vez, a Samsung poderá colocar muito mais componentes em um espaço mais apertado, pois o chip é fabricado no sistema MBCFET 3GAP da empresa, enquanto seus equivalentes de última geração usavam designs FinFET.
